电压控制模式的电路图文介绍

1、电压控制模式

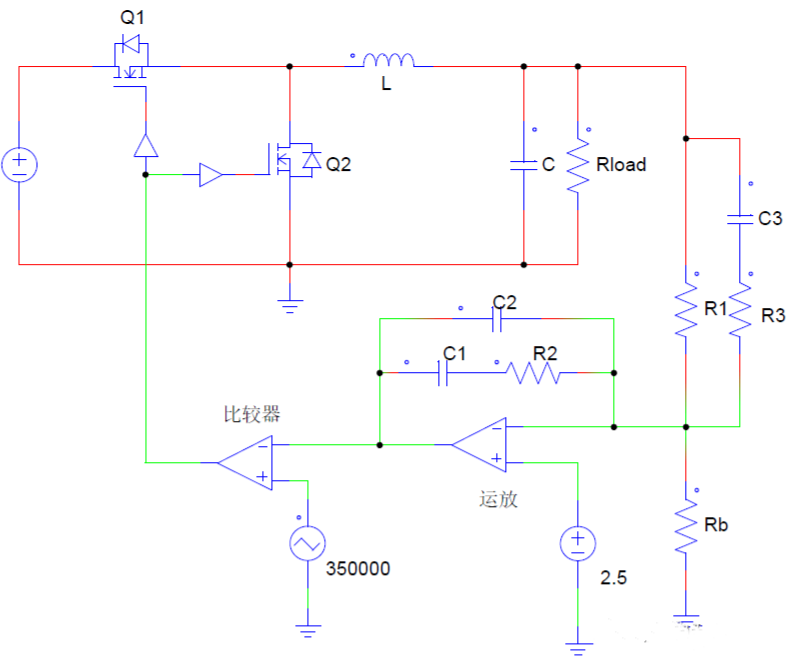

如下图就是一个典型的电压控制模式，电压控制模式的开关周期为芯片的时钟周期，每来一个时钟信号，开关信号即开启或者说PWM信号会产生由低到高电平的变化，而一个周期内开关信号的关断即PWM信号由高到低电平，转换时刻则是由反馈产生的电压误差信号和锯齿波的比较决定。

电压控制模式的优点：

1.PWM三角波幅值较大，脉冲宽度调节时具有较好的抗噪性；

2.对于多路输出电源，它们之间的交叉调整率比较好；

3.单一反馈电压闭环设计，调试比较容易。

电压控制模式缺点：

1.当个输入电压突然变化或者负载阻抗突然变化时，因为主电路有较大的输出电容C以及电感L相移延时作用，输出电压的变化也延时滞后，同时输出电压变化的信息还要经过电压误差放大器的补偿电路延时滞后，才能传至PWM比较器调节脉宽。也就是说环路控制的变化必须经过L、C二阶极点系统获得设计输出，输出响应不是很好。

2.电压控制模式环路控制中由于不涉及到输入电压的变化，也就是说输入电压并没有直接参与反馈环路的闭环控制，因此，源动态不好，输入电压突变时的响应较慢。

3.由于电压控制模式不采样电流，逐周限流保护功能必须另外增加电路来实现。

如何改善？

1.增加电压误差放大器的带宽，保证具有一定的高频增益。不过这样容易受高频开关噪声的影响，需要在主电路及反馈控制电路上采取措施进行抑制或同相位衰减平滑处理；带宽增加有利于提高电源的动态响应，但是对于高频噪声的抑制会有影响，容易受到干扰。

2.采用电压前馈模式控制的PWM技术，改善源动态。
