PCB电路原理图的8种绘制方法技巧介绍

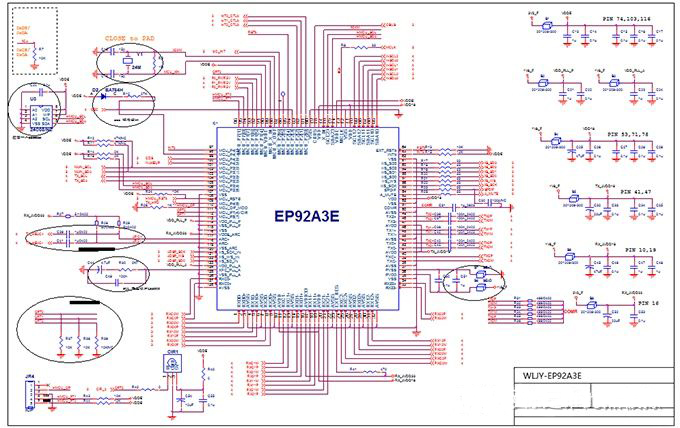

1、选择集成电路，变压器，晶体管等组件，这些组件体积庞大，有许多引脚并在电路中起主要作用，然后从选定的参考引脚中抽取，以减少错误。

2、如果PCB上标有元件编号(如VD870，R330，C466等)，由于这些序列号有特定的规则，英文字母后面的阿拉伯数字相同的元件是相同的功能单元，因此图纸应该使用。正确区分相同功能单元的组件是绘图布局的基础。

3、如果组件的序列号未在印刷电路板上标记，则最好自己编号，以便于分析和校对。在设计印刷电路板部件时，制造商通常相对地布置相同功能单元的部件，以便最小化铜箔布线。一旦找到具有核心功能的设备，只要找到它就可以找到同一功能单元的其他组件。

4、正确区分印刷电路板的接地线，电源线和信号线。以电源电路为例，连接到电源变压器次级的整流器的负极是电源的正极，大容量的滤波电容一般连接在地和地之间，电容器外壳具有极性标记。电源线和地线也可以从三端稳压器引脚找到。当工厂对印刷电路板进行布线时，为了防止自激和抗干扰，接地铜箔一般设置为最宽(高频电路通常有大面积接地铜箔)，电源铜箔是第二个，使用信号铜。箔是最窄的。此外，在具有模拟和数字电路的电子产品中，印刷电路板通常将其地线分开，形成独立的接地网格，也可用作识别和判断的基础。

5、为了避免元件的过度布线，电路图的布线交叉交错，导致图像混乱，并且电源和地线可用于大量端子标记和接地符号。如果有许多组件，可以单独绘制单元电路然后组合。

6、绘制草图时，建议使用透明描图纸，并使用多色笔以颜色绘制地线，电源线，信号线，元件等。修改时，逐渐加深颜色，使绘图在视觉上引人注目，以便分析电路。

7、熟练掌握一些单元电路的基本组成和经典的绘图方法，如整流桥，稳压电路和运算放大器，数字集成电路。这些单元电路直接绘制成电路图的框架，可以提高绘图效率。

8、在绘制电路图时，您应该尽可能找到类似产品的电路图供参考，这样可以用更少的资源做更多的事情。
