MOS管引脚图

MOS管场效应管是金属(metal)、氧化物(oxide)、半导体(semiconductor)场效应晶体管，或者称是金属—绝缘体(insulator)、半导体。MOS管的source和drain是可以对调的，他们都是在P型backgate中形成的N型区。在多数情况下，这个两个区是一样的，即使两端对调也不会影响器件的性能，这样的器件被认为是对称的。

MOS管三个引脚怎么区分管脚测定方法

栅极G的测定

用万用表R&TImes;100档，测任意两脚之间正反向电阻，若其中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。

漏极D、源极S及类型判定

用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔脱离引脚后，与G碰一下，然后回去再接原引脚，出现两种情况：

a．若读数由原来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔接触G有效，使MOS管D、S间正反向电阻值均为0Ω，还可证明该管为N沟道。

b．若读数仍为较大值，黑表笔不动，改用红表笔接触G，碰一下之后立即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔接触G极有效，该MOS管为P沟道。

G极，不用说比较好认。

S极，不论是p沟道还是N沟道，两根线相交的就是；

D极，不论是p沟道还是N沟道，是单独引线的那边。

判定栅极G

将万用表拨至R&TImes;1k档，用万用表的负极任意接一电极，另一只表笔依次去接触其余的两个极，测其电阻。若两次测得的电阻值近似相等，则负表笔所接触的为栅极，另外两电极为漏极和源极。漏极和源极互换，若两次测出的电阻都很大，则为N沟道；若两次测得的阻值都很小，则为P沟道。

判定源极S、漏极D

在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。

（二）MOS管引脚定义

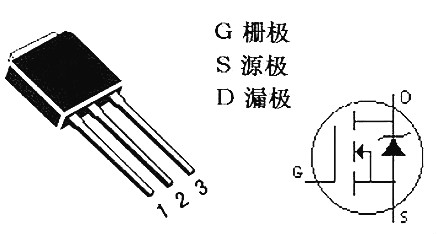

G：gate 栅极；S：source 源极；D：drain 漏极

1.判断栅极G

MOS驱动器主要起波形整形和加强驱动的作用:假如MOS管的G信号波形不够陡峭，在点评切换阶段会造成大量电能损耗其副作用是降低电路转换效率，MOS管发烧严峻，易热损坏MOS管GS间存在一定电容，假如G信号驱动能力不够，将严峻影响波形跳变的时间.

将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发现某脚与其字两脚的电阻均呈无限大，并且交换表笔后仍为无限大，则证实此脚为G极，由于它和另外两个管脚是绝缘的。

2.判断源极S、漏极D

将万用表拨至R×1k档分别丈量三个管脚之间的电阻。用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试前提不同，测出的RDS（on）值比手册中给出的典型值要高一些。

3.丈量漏-源通态电阻RDS（on）

在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。例如用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W,大于0.58W（典型值）。
