MOS管选择最适合的驱动电路详情

返回列表来源:壹芯微 发布日期 2019-10-10 浏览:-

在开关电源等电力系统设计中,设计人员关心最多的是MOS管的几个参数,如导通电阻、最大电压、最大电流。这些因素固然重要,考虑不妥会使电路无法正常工作,但实际上这只完成了第一步,MOS管本身的寄生参数才是影响电路西能的关键。

选择了一个适合的MOS管、电源IC,说明你是一个合格的采购工程师。如何用好这只管子,就需要对驱动电路进行优化,包括驱动脚输出的峰值电流、上升速率等,因为这些将直接影响MOS管的开关性能。

MOS管

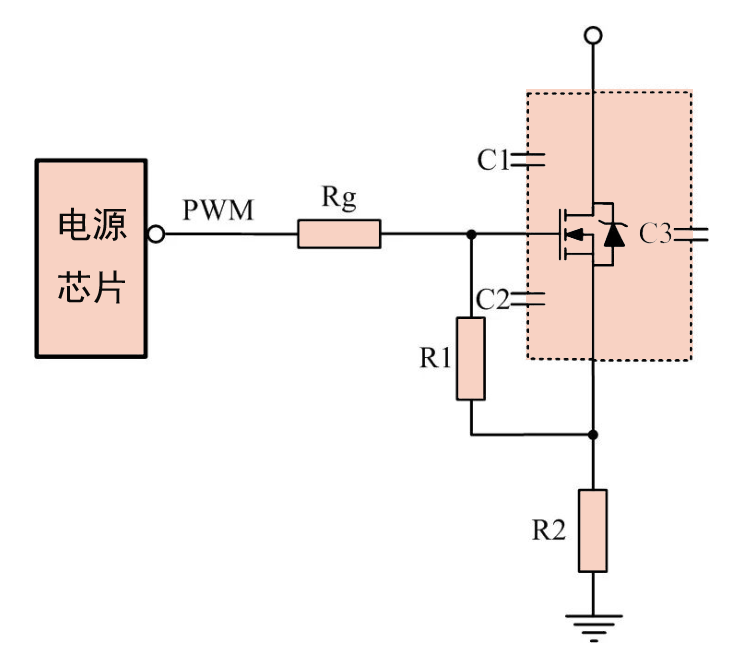

用电源IC直接驱动MOS管

一个好的MOS管驱动电路有以下几点要求:

(1)开关管开通瞬时,驱动电路应能提供足够大的充电电流,使MOS管栅源极间电压迅速上升到所需值,保证开关管能快速开通且不存在上升沿的高频振荡。

(2)开关导通期间,驱动电路能保证MOS管栅源极间电压保持稳定,且可靠导通。

(3)关断瞬间驱动电路,能提供一个尽可能低阻抗的通路,供MOS管栅源极间电容电压的快速泄放,保证开关管能快速关断。

(4)驱动电路结构简单可靠、损耗小。

(5)根据情况进行隔离。

在模块电源中,做常用的是电源IC直接驱动MOS管。使用中,应该注意最大驱动峰值电流、MOS管的寄生电容两个参数。这里,电源IC的驱动能力、MOS寄生电容大小、驱动电阻阻值都将影响MOS管开关速度。如果选择MOS管寄生电容比较大,电源IC内部的驱动能力又不足时,需要在驱动电路上增强驱动能力,常使用图腾柱电路增加电源IC驱动能力。

该电路虽然简单,可以此改进并发展出很多其它形式的驱动电路。目前,各种各样的MOS管驱动电路并没有一种驱动电路是最好的,需要用户根据具体应用,结合MOS管厂商提供的用户手册,不断对电路及参数进行优化,打磨出最合适自己应用的驱动方案来。
