MOS管工作原理详细解析 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-09-27 浏览:-

MOS管工作原理详细解析 - 壹芯微

场效应管的名字也来源于它的输入端(称为gate)通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。事实上没有电流流过这个绝缘体,所以FET管的GATE电流非常小。最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这种晶体管称为金属氧化物半导体(MOS)晶体管,或,金属氧化物半导体场效应管(MOSFET)。因为MOS管更小更省电,所以他们已经在很多应用场合取代了双极型晶体管。

首先考察一个更简单的器件-MOS电容-能更好的理解MOS管。这个器件有两个电极,一个是金属,另一个是extrinsic silicon,他们之间由一薄层二氧化硅分隔开(图1.22A)。金属极就是GATE,而半导体端就是backgate或者body。他们之间的绝缘氧化层称为gate dielectric。图示中的器件有一个轻掺杂P型硅做成的backgate。这个MOS 电容的电特性能通过把backgate接地,gate接不同的电压来说明。图1.22A中的MOS电容的GATE电位是0V。金属GATE和半导体BACKGATE在WORK FUNCTION上的差异在电介质上产生了一个小电场。图示的器件中,这个电场使金属极带轻微的正电位,P型硅负电位。这个电场把硅中底层的电子吸引到表面来,它同时把空穴排斥出表面。这个电场太弱了,所以载流子浓度的变化非常小,对器件整体的特性影响也非常小。

图1.22B中是当MOS电容的GATE相对于BACKGATE正偏置时发生的情况。穿过GATE DIELECTRIC的电场加强了,有更多的电子从衬底被拉了上来。同时,空穴被排斥出表面。随着GATE电压的升高,会出现表面的电子比空穴多的情况。由于过剩的电子,硅表层看上去就像N型硅。掺杂极性的反转被称为inversion,反转的硅层叫做channel。随着GATE电压的持续不断升高,越来越多的电子在表面积累,channel变成了强反转。Channel形成时的电压被称为阈值电压Vt。当GATE和BACKGATE之间的电压差小于阈值电压时,不会形成channel。当电压差超过阈值电压时,channel就出现了。

MOS管工作原理详细解析 - 壹芯微

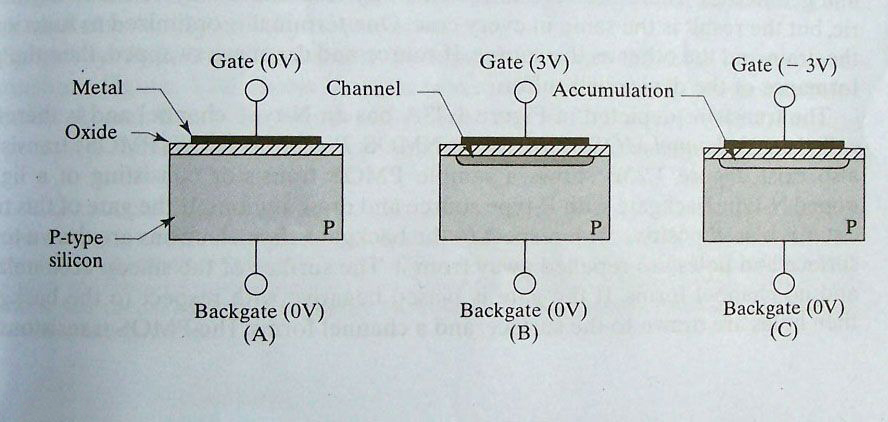

图1.22 MOS电容:(A)未偏置(VBG=0V),(B)反转(VBG=3V),(C)积累(VBG=-3V)。

图1.22C中是当MOS电容的GATE相对于backgate是负电压时的情况。电场反转,往表面吸引空穴排斥电子。硅表层看上去更重的掺杂了,这个器件被认为是处于accumulation状态了。

MOS电容的特性能被用来形成MOS管。图1.23A是最终器件的截面图。Gate,电介质和backgate保持原样。在GATE的两边是两个额外的选择性掺杂的区域。其中一个称为source,另一个称为drain。假设source 和backgate都接地,drain接正电压。只要GATE对BACKGATE的电压仍旧小于阈值电压,就不会形成channel。Drain和backgate之间的PN结反向偏置,所以只有很小的电流从drain流向backgate。如果GATE电压超过了阈值电压,在GATE电介质下就出现了channel。这个channel就像一薄层短接drain和source的N型硅。由电子组成的电流从source通过channel流到drain。总的来说,只有在gate 对source电压V 超过阈值电压Vt时,才会有drain电流。

MOS管工作原理详细解析 - 壹芯微

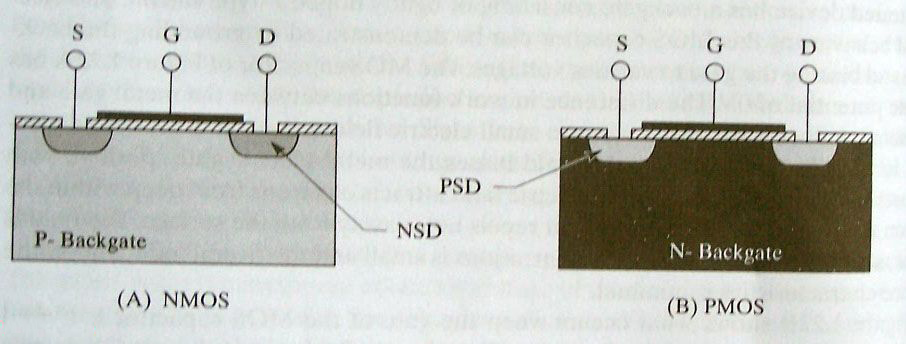

图1.23 MOSFET晶体管的截面图:NMOS(A)和PMOS(B)。在图中,S=Source,G=Gate,D=Drain。虽然backgate图上也有,但没有说明。

MOS管的source和drain是可以对调的,他们都是在P型backgate中形成的N型区。在多数情况下,这个两个区是一样的,即使两端对调也不会影响器件的性能。这样的器件被认为是对称的。在对称的MOS管中,对soure和drain的标注有一点任意性。定义上,载流子流出source,流入drain。因此Source和drain的身份就靠器件的偏置来决定了。有时晶体管上的偏置电压是不定的,两个引线端就会互相对换角色。这种情况下,电路设计师必须指定一个是drain另一个是source。

Source和drain不同掺杂不同几何形状的就是非对称MOS管。制造非对称晶体管有很多理由,但所有的最终结果都是一样的。一个引线端被优化作为drain,另一个被优化作为source。如果drain和source对调,这个器件就不能正常工作了。

图1.23A中的晶体管有N型channel所有它称为N-channel MOS管,或NMOS。P-channel MOS(PMOS)管也存在。图1.23B中就是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。如果这个晶体管的GATE相对于BACKGATE正向偏置,电子就被吸引到表面,空穴就被排斥出表面。硅的表面就积累,没有channel形成。如果GATE相对于BACKGATE反向偏置,空穴被吸引到表面,channel形成了。因此PMOS管的阈值电压是负值。由于NMOS管的阈值电压是正的,PMOS的阈值电压是负的,所以工程师们通常会去掉阈值电压前面的符号。
