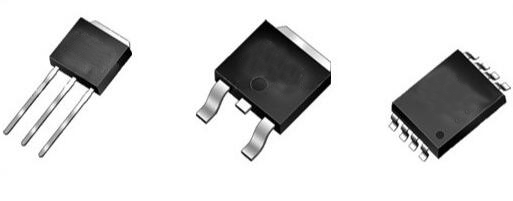

MOS管的作用

MOS管为压控元件,你只需加到它的压控元件所需电压就能使它导通,它的导通就像三极管在饱和状态一样,导通结的压降最小.这就是常说的精典是开关作用.去掉这个控制电压经就截止. MOS管的英文全称叫MOSFET，即金属氧化物半导体型场效应管，属于场效应晶体管中的绝缘栅型。因而，MOS管有时被称为场效应管。在普通电子电路中，MOS管通常被用于放大电路或开关电路。而在主板上的电源稳压电路中，MOSFET扮演的角色主要是判别电位，它在主板上常用“Q”加数字表示。

一、MOS管作用是什么？

MOS管，即在集成电路中绝缘性场效应管。MOS英文全称为金属-氧化物-半导体，描述了集成电路中的结构，即：在一定结构的半导体器件上，加上二氧化硅和金属，形成栅极。MOS管的source和drain是可以对调的，都是在P型backgate中形成的N型区。

MOS管可以用作可变电阻也可应用于放大。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。且场效应管很高的输入阻抗非常适合作阻抗变换。常用于多级放大器的输入级作阻抗变换。场效应管可以方便地用作恒流源也可以用作电子开关。

有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管好。场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。

在一般电子电路中，通常被用于放大电路或开关电路。而在主板上的电源稳压电路中，MOSFET扮演的角色主要是判断电位，它在主板上常用“Q”加数字表示。

目前在主板或显卡上所采用的并不是太多，一般有10个左右，主要原因是大部分被整合到IC芯片中去了。由于主要是为配件提供稳定的电压，所以它一般使用在CPU、AGP插槽和内存插槽附近。其中在CPU与AGP插槽附近各安排一组MOS管，而内存插槽则共用了一组MOS管，一般是以两个组成一组的形式出现主板上的。

还有一个非常重要的性能参数。主要包括环境温度、管壳温度、贮成温度等。由于CPU频率的提高，MOS管需要承受的电流也随着增强，提供近百A的电流已经很常见了。

二、MOS管的性能参数有哪些？

优质的MOS管可以接受的电流峰值更高。普通状况下我们要判别主板上MOS管的质量上下，能够看它能接受的最大电流值。影响MOS管质量上下的参数十分多，像极端电流、极端电压等。但在MOS管上无法标注这么多参数，所以在MOS管外表普通只标注了产品的型号，我们能够依据该型号上网查找详细的性能参数。 还要阐明的是，温度也是MOS管一个十分重要的性能参数。主要包括环境温度、管壳温度、贮成温度等。由于CPU频率的进步，MOS管需求接受的电流也随着加强，提供近百A的电流曾经很常见了。如此宏大的电流经过时产生的热量当然使MOS管“发烧”了。为了MOS管的平安，高质量主板也开端为MOS管加装散热片了。

三、电感与MOS管是如何协作的？

经过上面的引见，我们晓得MOS管关于整个供电系统起着稳压的作用，但是MOS管不能单独运用，它必需和电感线圈、电容等共同组成的滤波稳压电路，才干发挥充沛它的优势。 主板上的PWM(PlusWidthModulator，脉冲宽度调制器)芯片产生一个宽度可调的脉冲波形，这样能够使两只MOS管轮番导通。当负载两端的电压(如CPU需求的电压)要降低时，这时MOS管的开关作用开端生效，外部电源对电感停止充电并到达所需的额定电压。当负载两端的电压升高时，经过MOS管的开关作用，外部电源供电断开，电感释放出方才充入的能量，这时的电感就变成了“电源”，继续对负载供电。随着电感上存储能量的不时耗费，负载两端的电压又开端逐步降低，外部电源经过MOS管的开关作用又要充电。这样循环不时地停止充电和放电的过程，从而构成一种稳定的电压，永远使负载两端的电压不会升高也不会降低。
