MOS管的引脚及三个极 - 电子基础知识 - 壹芯微

返回列表来源:壹芯微 发布日期 2021-09-23 浏览:-

MOS管的引脚及三个极 - 电子基础知识 - 壹芯微

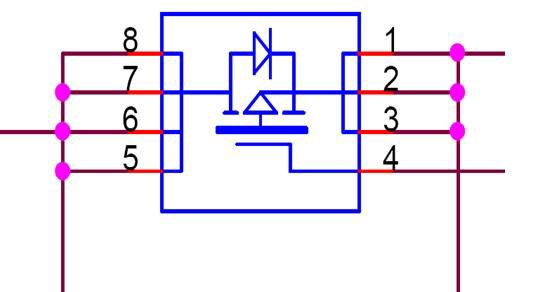

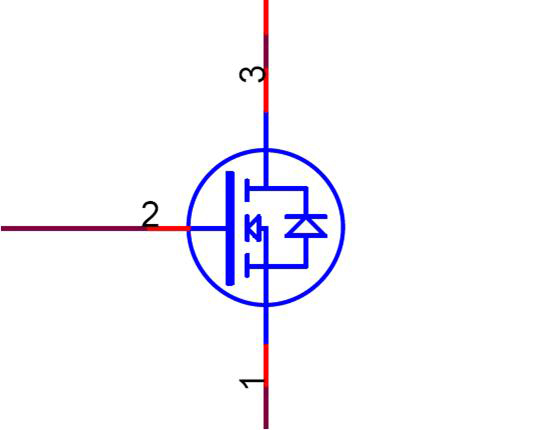

两个电路符号如下:

MOS管的引脚及三个极 - 电子基础知识 - 壹芯微

MOS管的引脚及三个极 - 电子基础知识 - 壹芯微

MOS管三个级怎么判定呢,只要记住一点就可以很简单的判断。

MOS管的栅极(G)显而易见,源级(S)只要记住不论是P沟道还是N沟道,有两根线相交的就是源级,而单独一根线出来的就是漏极(D)。

就比如上面第一幅图中的1脚就是S级,图二中的123脚就是S级。

判断完三个极性后,下面就要判断是N沟道还是P沟道。

判断这个更加的容易,一眼就能判断出来,只要记住箭头指向G的就是N沟道,箭头背向G级的就是P沟道,这个就像是三级管判定NPN和PNP那样,当箭头指向外边就是NPN,箭头内指就是PNP。

然后就是判定寄生二极管的方向,寄生二极管在N沟道MOS管中是由S指向D的,而在P沟道MOS管中则是由D指向S。

那么MOS在线路中是怎么接的呢,这里有个总则:

如果MOS管用作开关时,(不论N沟道还是P沟道),一定是寄生二极管的负极接输入边,正极接输出端或接地,否则就无法实现开关功能了; 所以,N沟道一定是D极接输入,S极接输出或地;P沟道则相反,一定是S极接输入,D极接输出。

如果MOS管用作隔离时,(不论N沟道还是P沟道),寄生二极管的方向一定是和主板要实现的单向导通方向一致。

我们了解了图纸上怎么分辨出MOS的脚位,那么在实际的封装中,我们又要怎么判断脚位呢。

我们通常接触的有3种常用的封装,3个脚的,6个脚的还有8个脚的。

他们的判断依据如下图所示:

3脚位MOS管:

MOS管的引脚及三个极 - 电子基础知识 - 壹芯微

6脚位MOS管:

MOS管的引脚及三个极 - 电子基础知识 - 壹芯微

8脚位MOS管:

MOS管的引脚及三个极 - 电子基础知识 - 壹芯微
