MB10S整流桥如何判断好坏

要判断MB10S整流桥的好坏，你可以通过以下步骤进行检查：

1. 目测检查：仔细观察整流桥的外观，检查是否有明显的物理损坏，如裂纹、脱落、烧焦等。如果有明显损坏，可能需要更换整流桥。

2. 电阻测量：使用万用表的电阻测量功能，分别测量整流桥的整流管正向和反向的电阻值。正常的整流桥应该在工作范围内，电阻值应该接近设定值。

3. 反向漏电流测量：使用万用表的电流测量功能，在正向电压下，测量整流桥的反向漏电流。一般来说，合格的整流桥应该有较小的反向漏电流，如果反向漏电流过大，说明整流桥有可能损坏。

4. 负载测试：连接整流桥到相应的电路，并施加适当的负载，观察整流桥的工作情况。如果整流桥无法正常工作，可能出现过度加热、电压波动等问题，提示整流桥可能存在问题。

MB10S整流桥的适用范围

MB10S整流桥堆，由四个二极管组成的桥式整流电路，主要应用于电源、电机驱动、电子设备等领域。

在电源领域中，MB10S可以将交流电转换为直流电，为电子设备提供稳定的电源。在电机驱动领域中，MB10S可以将交流电转换为直流电，驱动电机正常运转。在电子设备领域中，MB10S可以将交流电转换为直流电，为电子元件提供稳定的工作电压。

MB10S整流桥的尺寸紧凑，便于安装和布线，而且其工作方式是交替导通，即当输入的交流电为正半周时，两个对角的二极管导通，将电流导向负极；当输入的交流电为负半周时，另外两个对角的二极管导通，将电流导向正极。通过这种方式，MB10S可以将交流电转换为直流电。

整流桥MB10S和MB10F的区别

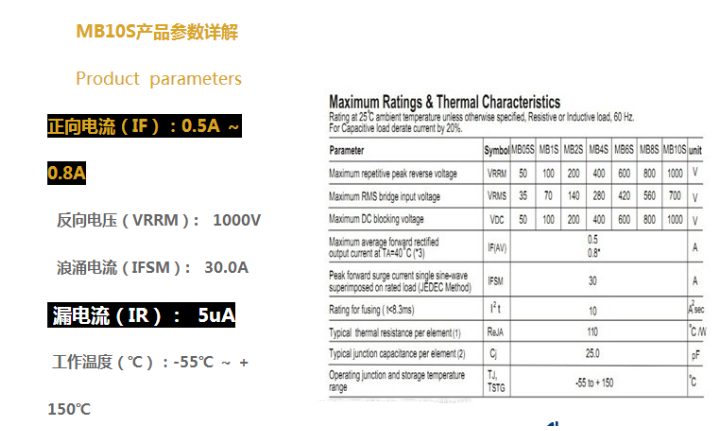

整流桥MB10S和MB10F的电性参数都是—样的：正向电流（lo）为0.8A，反向电压为1000V，正向电压 （VF）为1.0V，采用GPP芯片材质，里面有4个芯片，芯片尺寸都是46MIL，它的浪涌电流lfsm为30A，漏电流（lr）为5uA、工作温度在-40~+150℃，恢复时间（Trr）达到500ns，里面引线数量有4条。

MB10S这个型号它的脚间距为2.5mm，整体长度为4.7mm，高度为2.5mm，厚度为1.1mm，其本体宽度为4.0mm，脚厚度为0.25mm

MB10F这个型号它的脚间距为2.5mm，整体长度为4.7mm，高度为1.5mm，厚度为0.6mm，其本体宽度为4.0mm，脚厚度为0.25mm

两者比较之后我们看出两者的不同之外：MB10S桥堆的本体高度为2.5mm，MB10F则为1.5mm.MB10S的厚度为1.1mm，MB10F的厚度为0.6mm，所以得出结论，两款整流桥的参数—样，但MB10F比MB10S更薄更小，适用对整流桥体积有高要求的产品。
