基于LM339的电路图设计原理分析

采用LM339的LED闪光灯电路设计

使用LM339 IC 设计的 简单LED闪光灯电路。该电路包含四路差分比较器，该电路采用 12V 直流电源工作。这种LED闪光器电路一般用于玩具中，起到闪光或警笛效果。

LED 闪光灯电路利用这个令人惊叹的组件来打开和关闭闪光灯。 电路采用电压源、电容器、电阻器、IC和LED。该电路需要 6 伏至 12 伏的电源电压。

这里，IC LM 339 充当比较器，输入被馈送到两个输入端子（反相输入端子和非反相输入端子），并在该电压电位上产生单个输出电位。该设备由两个输入端子组成，其中参考输入信号被馈送到一个端子，而信号的实际值被馈送到另一个端子。然后，基于馈送到两个输入端子的两个输入信号之间的差，在输出端子处生成输出信号。生成的输出信号为 (0) 低或 (1) 高。

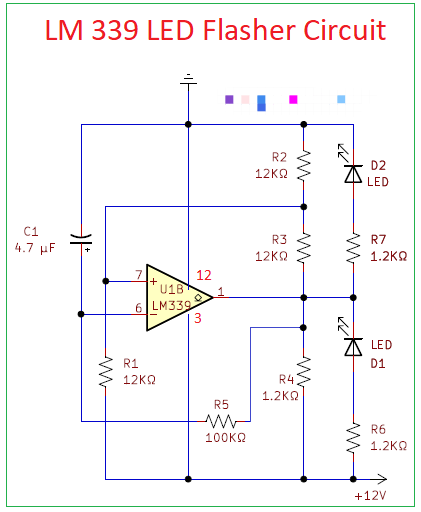

该电路中的6脚即比较器的反相端通过R5电阻接12V，并通过C1电容平衡接。非反相端子将电阻器 R1 连接到电源电压，然后连接在 R2 和 R3 电阻器之间。两个 LED 以相反极性连接到比较器的输出引脚，这意味着正脉冲将驱动一个 LED，负脉冲将驱动另一个 LED。

当 12V 连接到电路时，当向 LED 提供正脉冲和负脉冲时，LED 将发光，ON 和 OFF 脉冲的持续时间由定时电阻器的值和电容器充电时间决定。因此LED继续循环工作，直到电路电源被切断。
