利用LM317组成的各种电源电路介绍|壹芯微

LM317是美国国家半导体公司在早年制造的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串联集成稳压器。其内置有过载保护、安全区保护等多种保护电路。不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压(1.25-12V)的特点。本文将介绍由LM317组成的各种电源电路。

1.自适应可调稳压电源电路

图1 LM317构成的自适应可调稳压电源电路

如图1所示为自适应可调稳压电源。本电源以LM317为稳压器件，用自适应切换电路根据输出电压的高低自动切换输入电压，以减小输入与输出电压的压差，降低电源本身的功耗。其中VT2、VD5、VW、R5、R6、C10及继电器K构成自适应切换动作电路，当输出电压Vo低于14V时，VW因击穿电压不够而截止，无电流通过，VT2截止，K不动作，其触点K-1处于常闭状态，变压器的次级14V交流电接入稳压电路。反之，当输出电压大于14V时，VW击穿，VT2导通。K得电，K-1动作,将28V交流电压接入稳压电路。从而保证了输入与输出压差不超过15V。本电路的输出电压为1.25～30V连续可调，输出最大电流为3A。

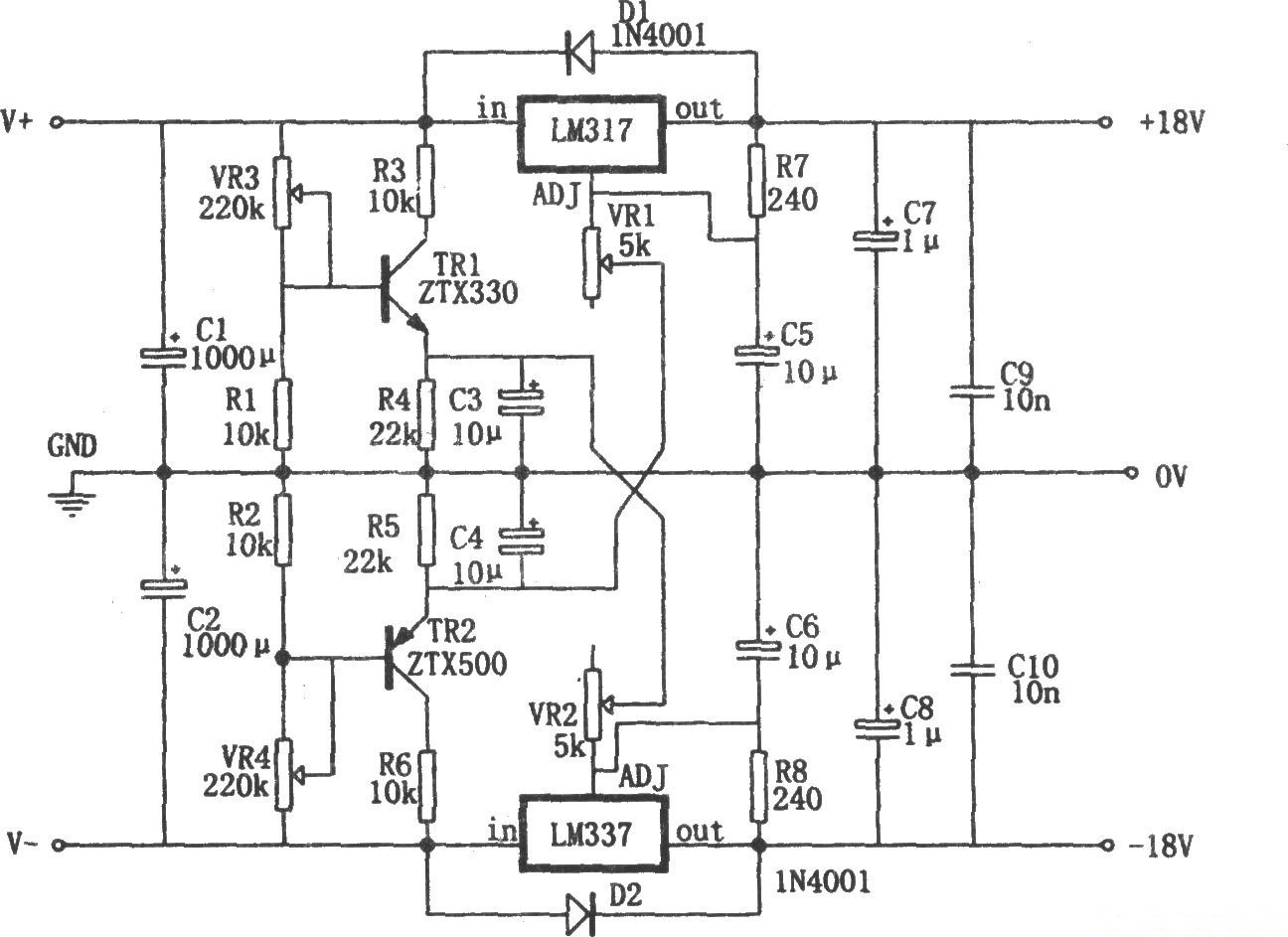

2.0～±30V、1.5A电源电路

图2 LM317构成的0～±30V、1.5A电源电路

如图2所示为0～±30V、1.5A电源。从图中可以看出本电源的特点是其正负输出电压最小可以调到0V。LM317(LM337)正常情况下只能调到1.25(-1.25)V，但在可调三端的调整端加上了适量的反偏，使输出电压可以调到零。这一点是通过TH2的发射极的负电压接在VR1上，将TH1发射极的正电压接在VR2上而实现的。

3.电子变压稳压电源电路

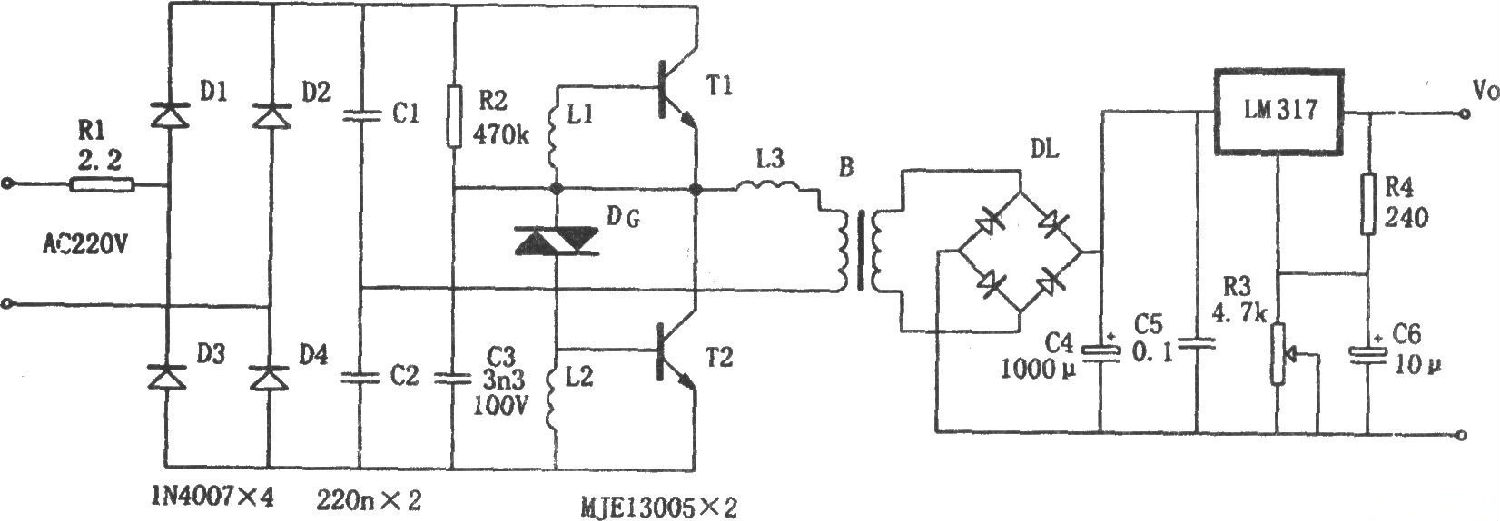

图3 LM317构成的电子变压稳压电源电路

如图3所示为电子变压稳压电源。该电路采用高频振荡的方法进行电子变压，然后用三端稳压器LM317进行可调稳压。其特点是：体积小、重量轻、电路简单。220V交流电压经D1～D4整流变为直流高压。该直流电压由L1、L2、L3和T1、T2等元件组成的高频振荡电路变成高频脉冲，加在高频变压器B的初级，经变压在B的次级得到所需要的低压，再经高频整流滤波和LM317的稳压，在LM317输出端获得稳定的直流电压。

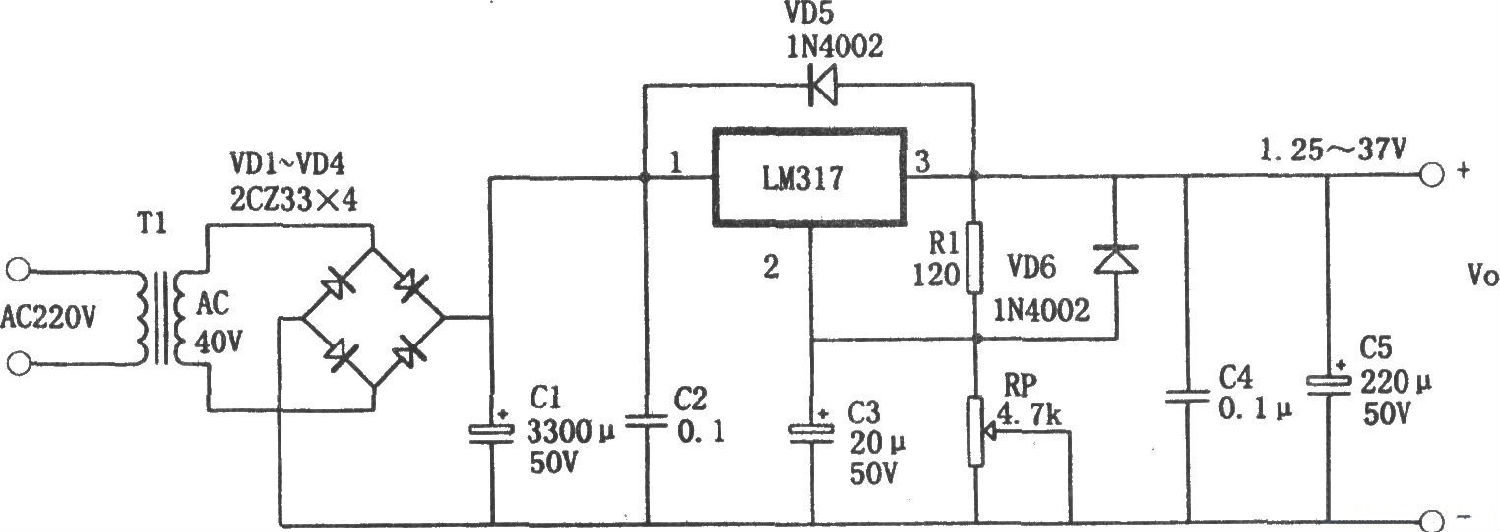

4.1.25～37V可调电源电路

图4 LM317构成的1.25～37V可调电源电路

如图4所示为1.25～37V可调电源电路。它是可调式三端稳压器的典型应用电路，特点是性能好、工作稳定、体积小、制作安装简单方便，最大输出电流为l.5A，输出电压在1.25～37V之间连续可调。它最适合做实验用电源。

图中C3用于滤除RP上的纹波，提高电源输出电压的稳定性。由于某种原因当LM317的输出端与输入端短路时，C2会通过LM317内部放电而损坏芯片，VD6可为C2提供放电回路。C4用来防止输出端产生自激。VD5为保护二极管，用以防止输入端短路时容性负载上积存的电荷向LM317放电。为了保证LM317可靠工作。Rl的阻值一般取120Ω(或240Ω)。输出电压Vo表达式为：Vo=1.25×(1R2/Rp)V。

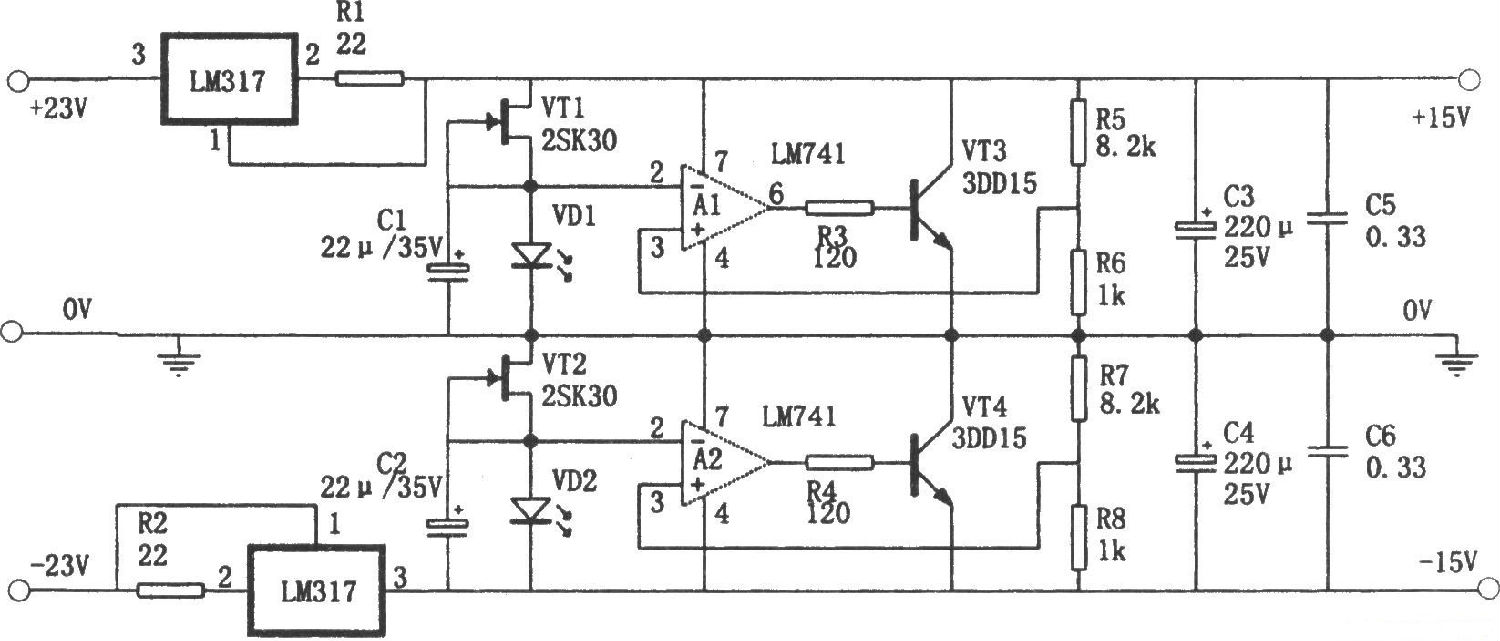

5.恒流并联稳压电源电路

图5 LM317构成的恒流并联稳压电源电路

如图5所示为恒流并联式稳压电源。它具有高速、低噪声、低内阻的特点。采用LM317作为恒流源，可为负载提供560mA的恒定电流。场效应管2SR3D和发光管提供低噪声的基准电压。LM741(运放)作为误差放大器，对基准电压和取样电压进行比较和放大。两只3DD15用来调整输出电压，以达到稳定输出电压的目的。

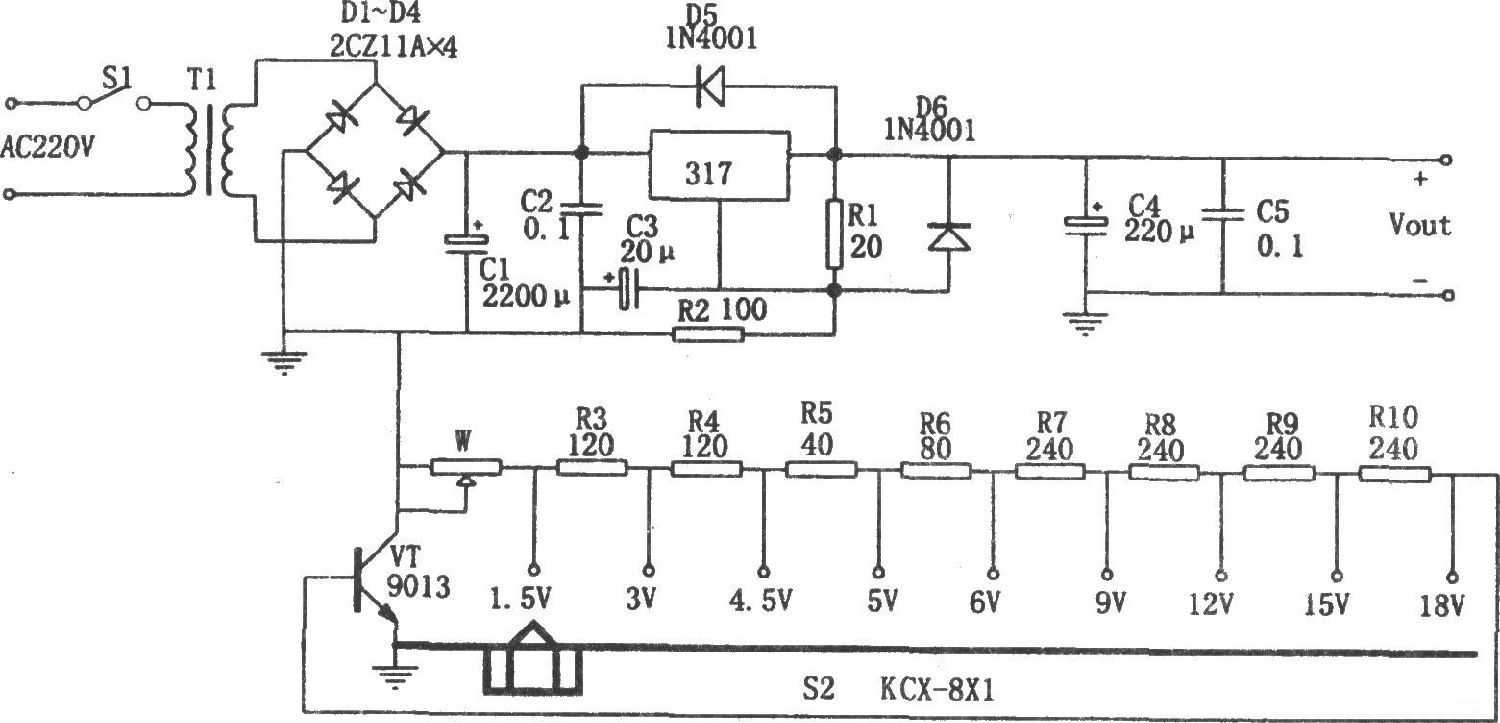

6.分挡可调直流稳压电源电路

图6 LM317构成的分挡可调直流稳压电源电路

如图6所示为分挡可调直流稳压电源。本电源主要以可调式三端稳压器LM317为核心，在LM317的调整端接有可调电位器W、电阻R3～R10及九挡拨动开关S2和三极管VT，通过调节S2，在输出端可得到固定的9挡不同的输出电压。三极管VT的作用是防止S2在拨动中出现暂时断开或接触不良，导致输出电压过高而损坏负载。R3～R10的阻值仅供参考。

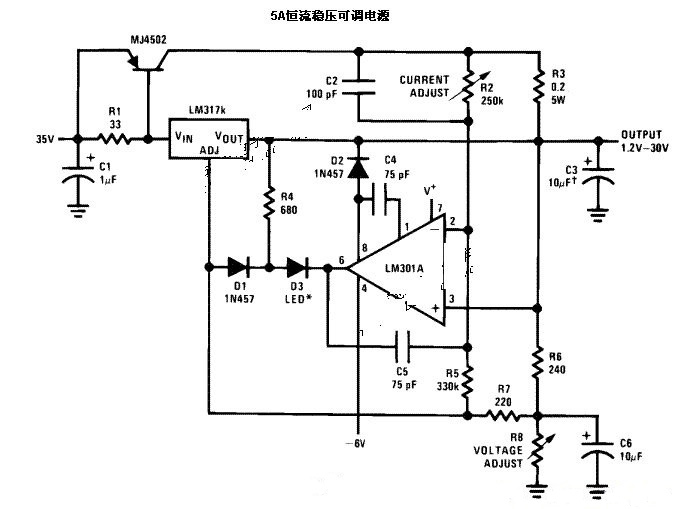

7.5A恒流稳压电源电路

利用LM317与LM301组成的5A恒流稳压电源电路

图7 LM317与LM301组成的5A恒流稳压电源电路

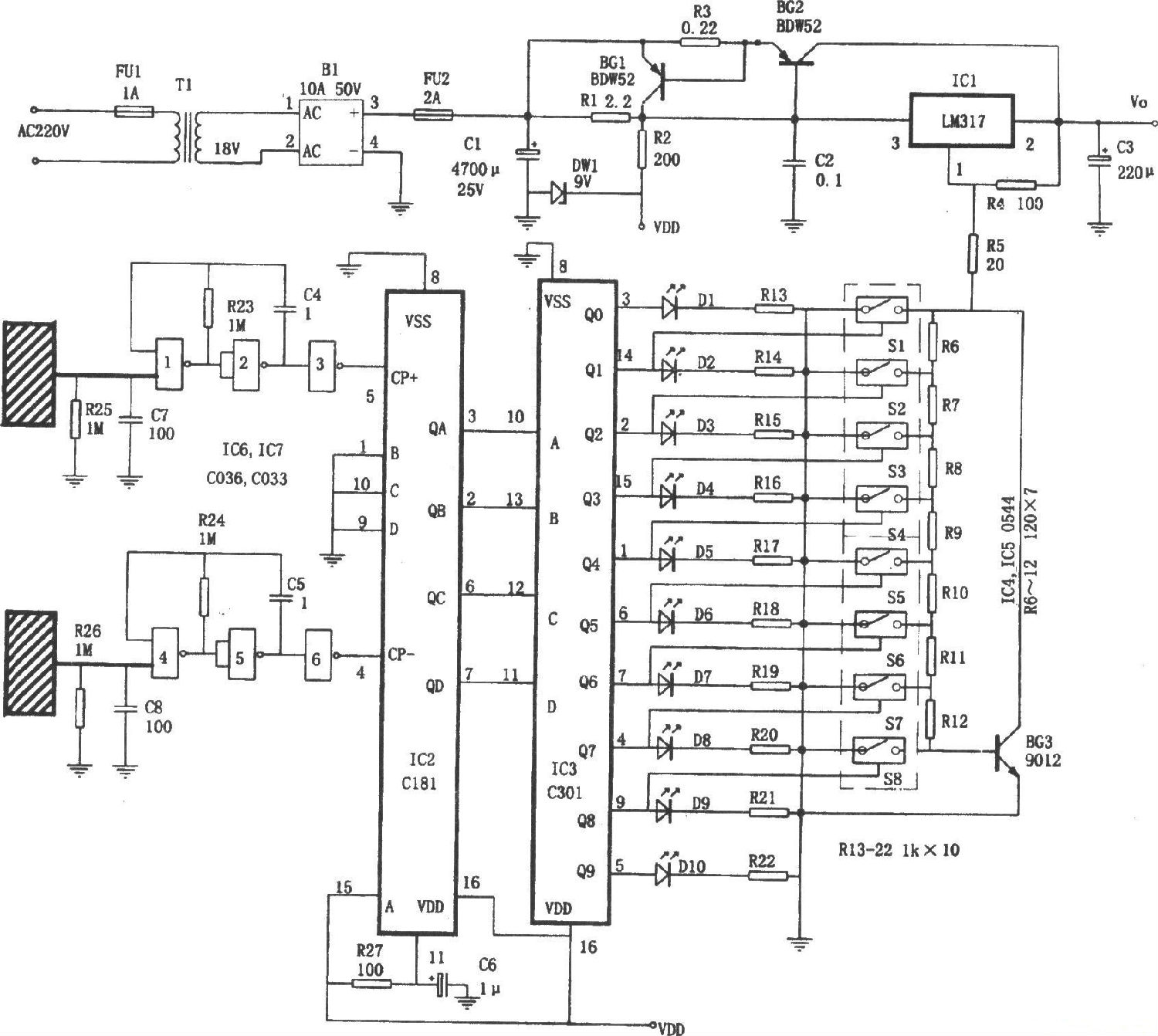

8.触摸控制稳压电源

图8 LM317与C181、C301构成的触摸控制稳压电源电路

如图8所示为触摸控制稳压电源。本电源采用数字集成电路和模拟开关控制LM317控制端(ADJ)与地之间的电阻值，从而代替了传统的电位器，使得操作方便，只需触摸金属片就可调整输出电压。输出电压有：l.5V、3V、4V、5V、6V、7.5V、9V、12V8挡，而且输出电压的大小由发光二极管直观显示，最大输出电流为1.5A。

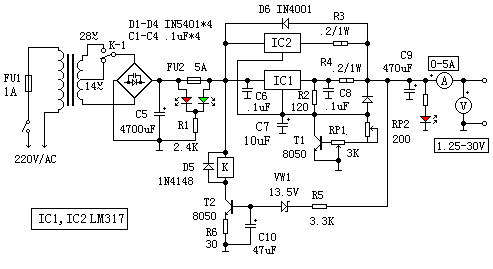

9.1.25V~30V连续可调稳压电源

图9电路中，由T2、D5、VW1、R5、R6、C10及继电器K构成自适应切换动作电路。当输出电路低于14V时，VW1因击穿电压不够而截止，无电流通过，T2截止，K不吸合，其触点K在常态位置，电路输入电流14V交流电。反之当输出电压高于14V时，VW1击穿导通，T2亦导通，继电器K吸合，28V交流电接入电路。这样可以保证输入电压与输出电压差不会大于15V，此时，LM317输出电流典型值为2.2A。图中采用了两块LM317供电，整个电路输出电流可在4A以上。由于两块LM317参数不可能一样，电路中在LM317输出端串接了小阻值电阻R3、R4，用以均分电流。

图9 1.25V~30V连续可调稳压电源原理图

输出电压调整由RP1、RP2完成。附加晶体管T1的目的在于避免电位器RP1滑动端接触不良，使W317调整公共端对地开路，造成输出电压突然变化，损坏电源及负载。

双色发光二极管作为保险丝熔断指示器(红光)兼电源只是器(橙色光)。当电源正常时，两只发光二极管均加有正向电压，红、绿发光二极管均发光，形成橙色光。当保险丝FU2断开时，仅红色发光管加有正向电压，故此时只发红光。

为保证稳压准确，设计电路板时主电流回路应足够宽，并焊上1mm以上的铜导线或涂锡，以减少纹波电压。C6、C8尽量靠近LM317的输入、输出端，并优先采用无感电容。C5如无合适容量，可用几只电容并联。R3、R4可用锰丝自制。

调试时，调整RP1、RP2应使继电器在电源输出14V左右时吸合，否则可调换稳压二极管再试。

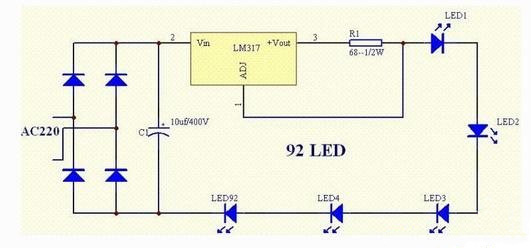

10.LED恒流源电路

图10 LM317构成的LED恒流源电路

本电路图为一款利用LM317的LED恒流源电路图。LED要恒流供电，不然容易老化损坏。可以用LM317,原理是利用317的启探控电压不变，再除电阻，就是恒流值。灯可以根据需求接多少个。改变R1可改变电流，电流=1.25/R1。电路如图10所示。
