74LS00为四组2输入端与非门(正逻辑)，共有54/7400、54/74H00、54/74S00、54/74LS00。

1.电特性

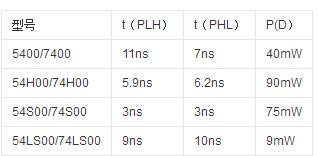

主要电特性的典型值如下：

2.引脚图

图1 74LS00引脚图

3.极限值

电源电压…………………………………………7V

输入电压

54/7400、54/74H00、54/74S00…………….5.5V

54/74LS00……………………………………7V

A-B间电压

除54/74LS00外………………………………5.5V

4.LED跑马灯电路

本电路采用NE555、74LS00、74LS154、74LS193和LED制作的跑马灯，制作简单。

当电源打开后，解码器74LS154的输出端Q0为低电位时，74LS193为正数计数器，LED从D1……D16依次单个点灯，74LS154的输出端Q15为低电位时，74LS193为侄数计数器，LED从D16……D1依次单个点灯，LED灯从D1依次亮至D16，然后从D16返回D1，如此循环不止。

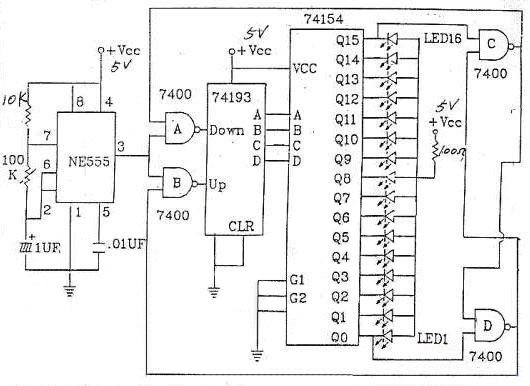

图2 LED跑马灯电路图

5.脉冲信号发生器(74LS10、74LS221)

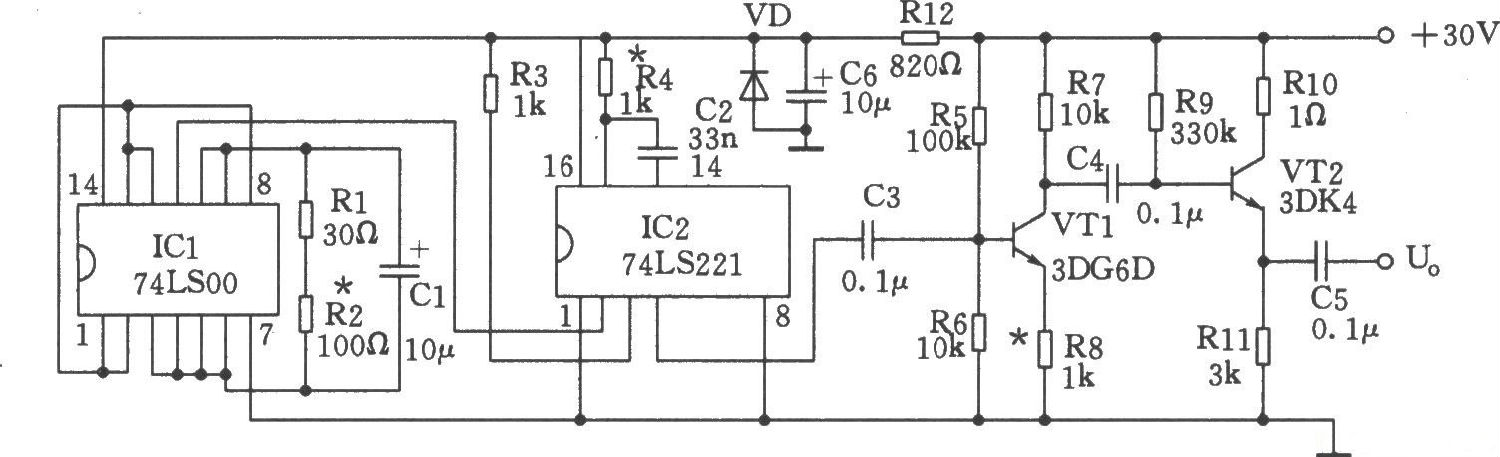

图3 脉冲信号发生器电路图

如图所示为简易脉冲信号发生器电路。该信号发生器主要采用两块TTL集成电路(74LS00和74LS221)产生τ=4μs的脉冲信号，所用元器件较少，便于调试和维修。

6.方波发生器电路

采用与非门集成电路74LS00组成的方波发生器电路

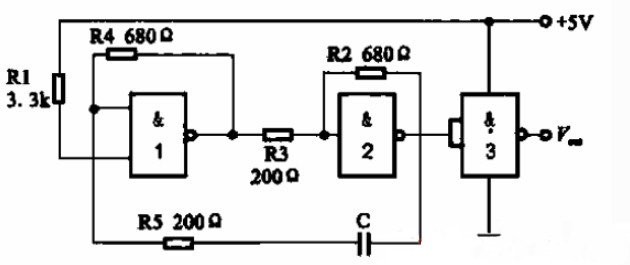

图4 方波发生器电路图

所示是一种采用与非门集成电路74LSOO组成的方波发生器电路。其中与非门1、2与外界

RC时间常数元件组成振荡电路，与非门3为缓冲输出级。只要改变C的容量，便可获得不同频率的方波输出。

7.超声波发射电路

是由一块74LSOO四一二输A与非r电路组成的超声波发射电路。其中Fl、尉、C组成振荡电路，产生40kH振荡信号.经F2调制后，送往F3激励电路推动传感器UCM-40-T工作，发出超声波信号。

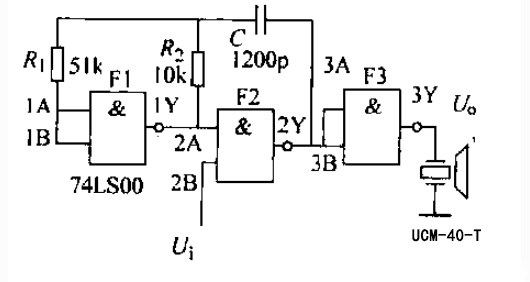

图5 超声波发射电路图

该电路中Fl、F3接成非门形式，而F2作为与非门使用，有利于调制信号的引入。由此看来，本电路具有结构简单，调试方便，只需一块74LSOO芯片即可同时完成振荡、调制、激励、发射超声波的任务。

该电路的振荡周期由Rz、C乘积确定，其计算公式为t振荡周期T-2.2R。C，将参aklt代A，其振荡频率约为40kHz。也可改变R、‘C的数值，选择需要的其他振荡频率。
