理想二极管电路的工作原理与特性

返回列表来源:壹芯微 发布日期 2019-11-25 浏览:-

通常,我们通常利用几种基本的电气和电子组件来构建电路,其中包括电阻器,二极管,电容器,晶体管,IC(集成电路),变压器,晶闸管等。让我们考虑二极管,它是两个致命的半导体固态器件,具有非线性VI特性,并且仅允许电流在一个方向上流动。当二极管处于正向偏置状态时,其电阻非常低。同样,它会在反向偏置期间阻碍电流流动,从而产生非常高的电阻。根据工作原理及其特性,二极管类型也不同,例如齐纳二极管,LED,恒流二极管,通用二极管,变容二极管,隧道二极管,理想二极管,激光二极管,光电二极管,珀耳帖二极管等。

什么是理想二极管?

理想二极管是一种电气组件,当以正向偏压施加电压时,其性能类似于理想导体,而当以反向偏压施加电压时,其性能类似于理想的绝缘体。因此,当+ ve电压跨阳极向阴极施加时,二极管立即执行正向电流。当施加反向偏置电压时,ir根本不执行电流。该二极管像开关一样工作。当二极管处于正向偏置状态时,它就像一个闭合开关。相反,如果理想二极管处于反向偏置状态,则其工作方式类似于断开开关。

理想二极管电路符号

理想二极管由两个端子组成,就像普通二极管一样。组件末端和端子的连接是极化的。重要的是要知道不要将二极管上的连接组合起来。理想二极管的两个端子称为阳极和阴极,其中阳极为正,阴极为负。

理想二极管的电路符号是三角形的线形。 市场上有不同种类的二极管,但通常二极管的符号如下图所示。致命的进入三角形的平滑边缘表示阳极。电流在三角形方向上指向,但不能相反。

理想二极管

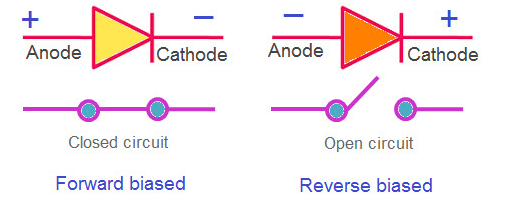

理想二极管的正向偏压和反向偏压电路符号图

理想二极管电路

如上所述,理想二极管是最简单的器件。上面显示了理想二极管的电路符号,并演示了其两端子特性。这意味着有两个端子将二极管连接到外部电路,即阳极和阴极。阳极端子比阴极端子更正极,电流沿指定方向流动。

以下电路是几个简单的理想二极管电路的示例。在第一个电路中,D1二极管被正向偏置,并允许电流流过该电路。因此,它看起来像是短路。而在第二个电路中,D2二极管以反向偏置连接,电流无法在电路中流动,并且基本上看起来像是开路。

理想二极管特性

的电流-电压特性是在二极管上的最重要的关系。这就定义了电流如何流过该组件以及如何测量跨组件的电压。理想二极管的iv弧完全是非线性的。

门槛电压

理想二极管没有阈值电压。一旦在二极管上施加任何正向电压,它将立即在其结之间传导电流

正向电流

理想二极管在端子上施加任何正向电压时都包括无限的正向电流。这是由于理想条件,二极管的内部电阻将为零。理想的二极管完全没有内部电阻。由于电流(欧姆定律I = V / R),将执行无限量的电流并将其提供给具有理想二极管的电路。

击穿电压

理想的二极管没有击穿电压。这是因为,二极管具有不受限制的反向电压电阻。反向施加电压时,它将完全不产生任何电流。

反向(漏电)电流

由于理想的二极管不包含击穿端,因此它绝不执行任何称为漏电流的反向电流。当反向施加电压时,它是理想的绝缘体。
