LM7805三端稳压中文资料规格书与应用电路-引脚图-封装

返回列表来源:壹芯微 发布日期 2019-05-28 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,LM7805三端稳压中文资料规格书与应用电路-引脚图-封装,请看下方

lm7805三端稳压。电子产品中,常见的三端稳压集成电路有正电压输出的lm78 ×× 系列和负电压输出的lm79××系列。顾名思义,三端IC是指这种稳压用的集成电路,只有三条引脚输出,分别是输入端、接地端和输出端。它的样子像是普通的三极管,TO- 220 的标准封装,也有lm9013样子的TO-92封装。

lm7805三端稳压应用电路

lm7805系列集成稳压器的典型应用电路如下图所示,这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805,C1、C2分别为输入端和输出端滤波电容,RL为负载电阻。当输出电流较大时,7805应配上散热板。

下图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间,可使输出电压Uo得到一定的提高,输出电压Uo为lm7805稳压器输出电压与稳压二极管VC1稳压值之和。VD2是输出保护二极管,一旦输出电压低于VD1稳压值时,VD2导通,将输出电流旁路,保护7800稳压器输出级不被损坏。

下图为输出电压可在一定范围内调节的应用电路。由于R1、RP电阻网络的作用,使得输出电压被提高,提高的幅度取决于RP与R1的比值。调节电位器RP,即可一定范围内调节输出电压。当RP=0时,输出电压Uo等于lm7805稳压器输出电压;当RP逐步增大时,Uo也随之逐步提高。

下图为扩大输出电流的应用电路。VT2为外接扩流率管,VT1为推动管,二者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决于VT2的参数。

LM7805三端稳压

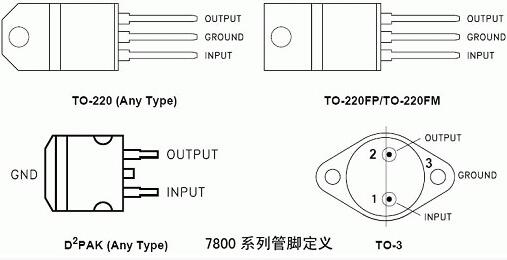

lm7805三端稳压引脚图

LM7805三端稳压

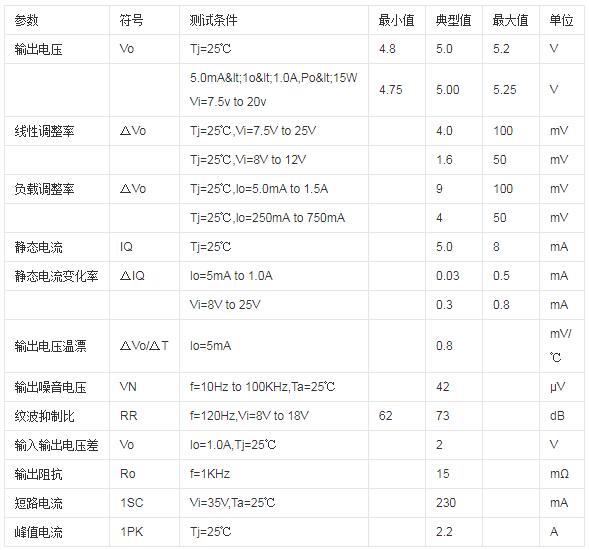

lm7805三端稳压是常用的三端稳压器件,顾名思义05就是输出电压为5v,还可以微调,lm7805三端稳压输出波纹很小。

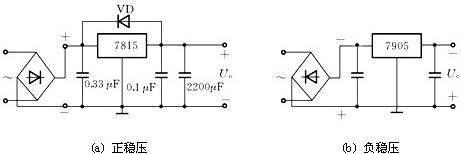

(1) 集成三端稳压器根据稳定电压的正、负极性分为78×××,79×××系列。附图给出了正、负稳压的典型电路。

LM7805三端稳压

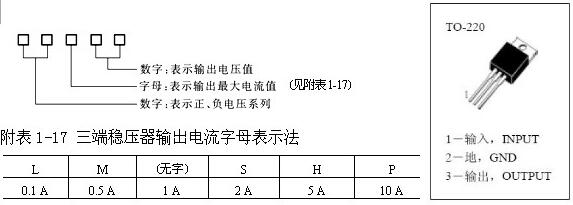

(2) 三端稳压器的型号规格和管脚分布

LM7805三端稳压

例如:78M05三端稳压器可输出+5 V、0.5 A的稳定电压;7912三端稳压器可输出 12V、1A的稳定电压。

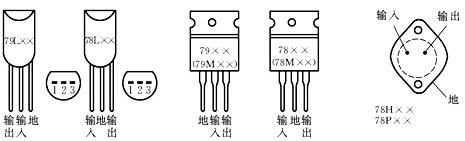

(3) 外形及管脚分布,如附下图所示。

LM7805三端稳压

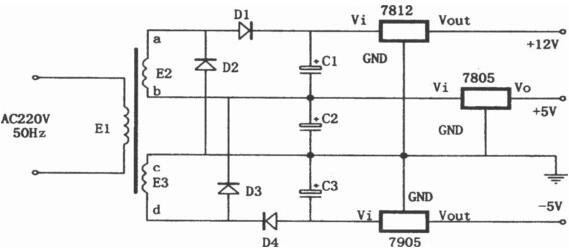

由7805,7905,7812组成的特殊的线性稳压电源

如图所示为一种特殊的电源电路。该电路虽然简单,但可以从两个相同的次级绕组中产生出三组直流电压:+5V、-5V和+12V。其特点是:D2、D3跨接在E2、E3这两组交流电源之间,起着全波整流的作用。

LM7805三端稳压

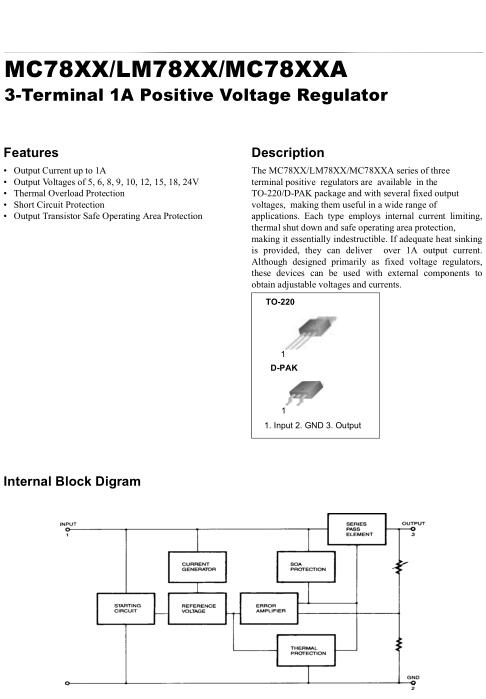

lm7805三端稳压PDF规格书

查看详情,请点击下图。

LM7805三端稳压
