双运算放大器LM358适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工作条件下,电源电流与电源电压无关。其的封装形式有塑封8引线双列直插式和贴片式。本文将介绍LM358的应用电路图。

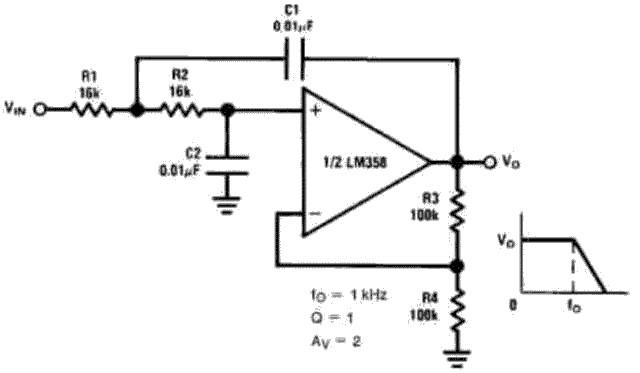

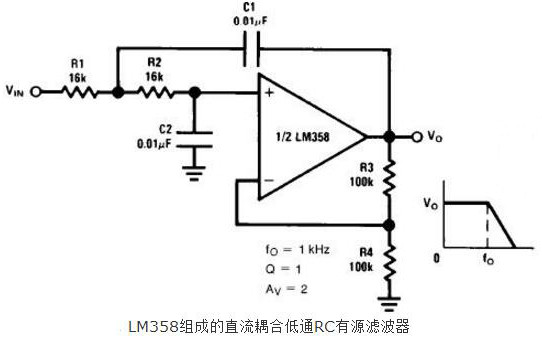

1.直流耦合低通RC有源滤波器

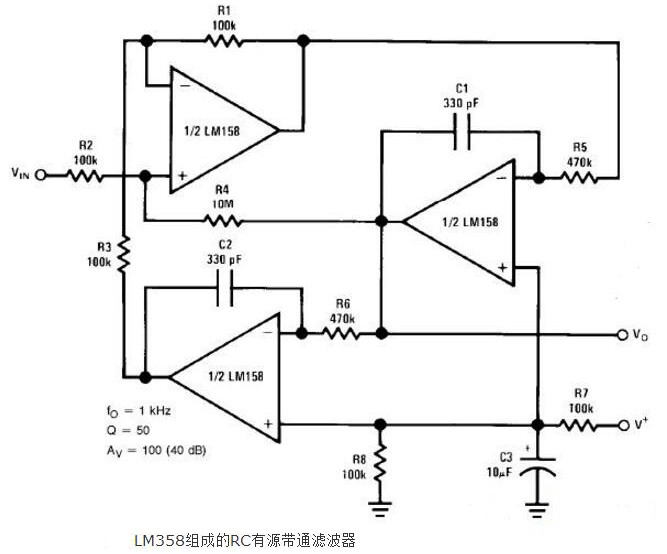

2.RC有源带通滤波器

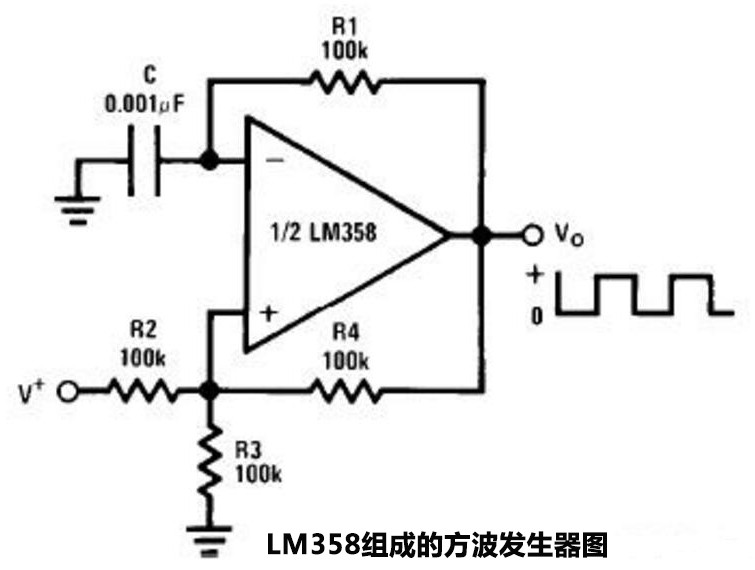

3.方波发生器
4.直流耦合低通RC有源滤波器

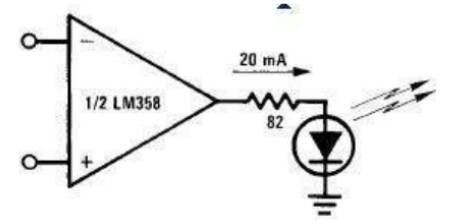

5.LED驱动器

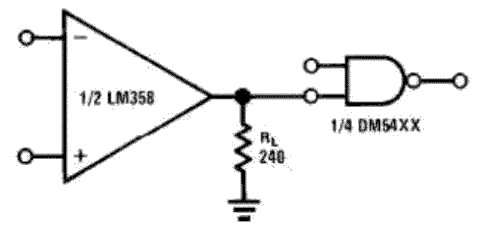

6.TTL驱动电路

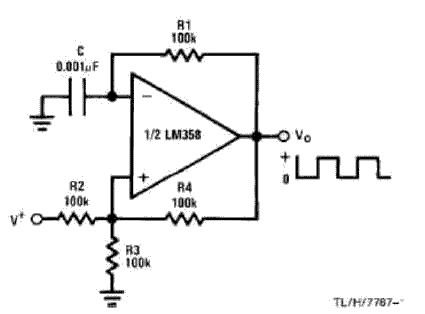

7.Squarewave振荡器

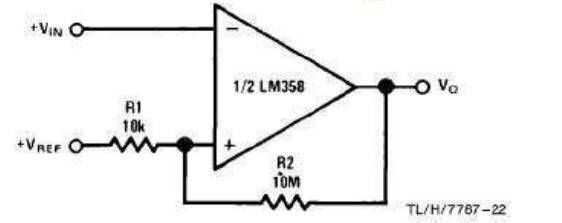

8.滞后比较器

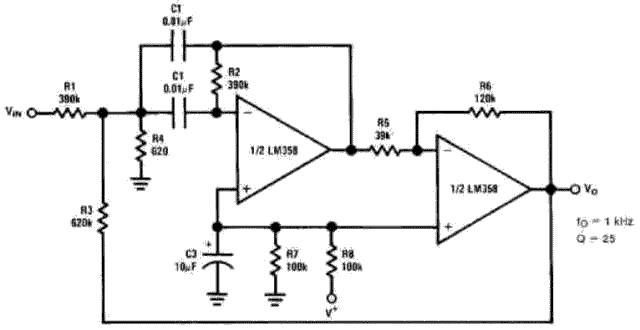

9.带通有源滤波器

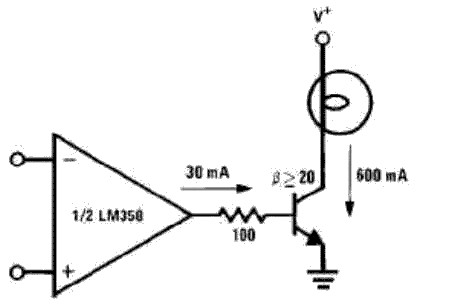

10.灯驱动程序

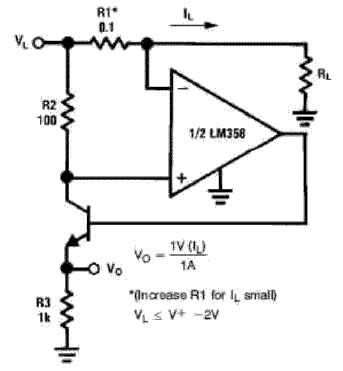

11.电流监视器

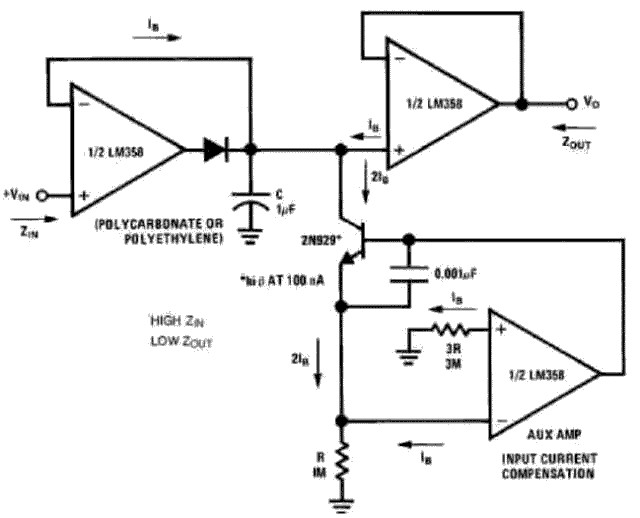

12.低漂移峰值检测器
13.电压跟随器
14.功率放大器外围电路

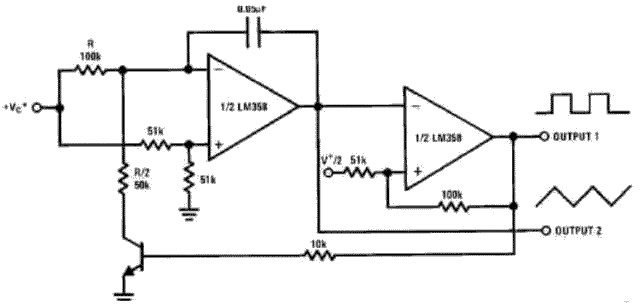

15.电压控制振荡器VCO

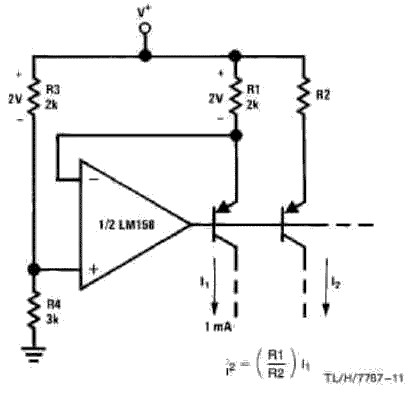

16.固定电流源

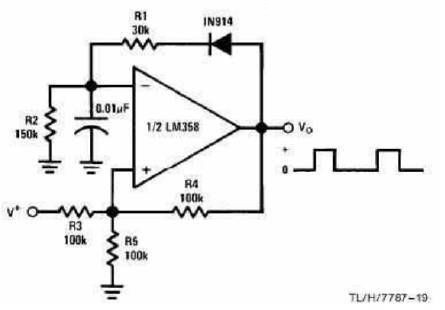

17.脉冲发生器

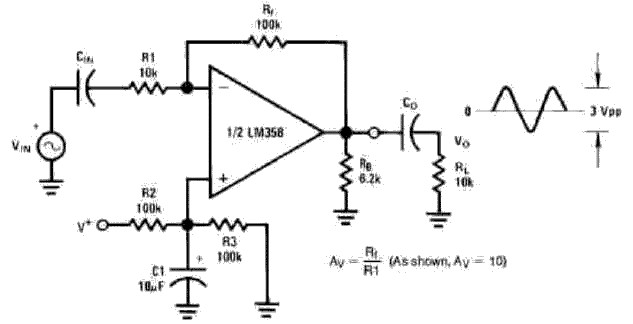

18.交流耦合反相放大器

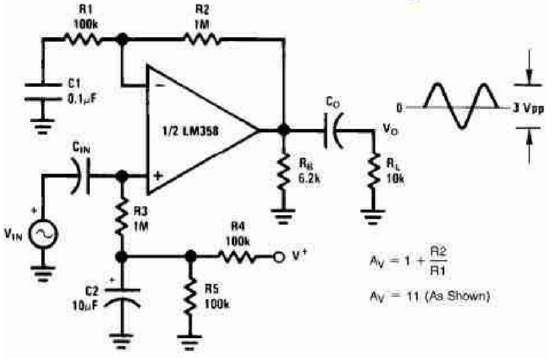

19.交流耦合非反相放大器

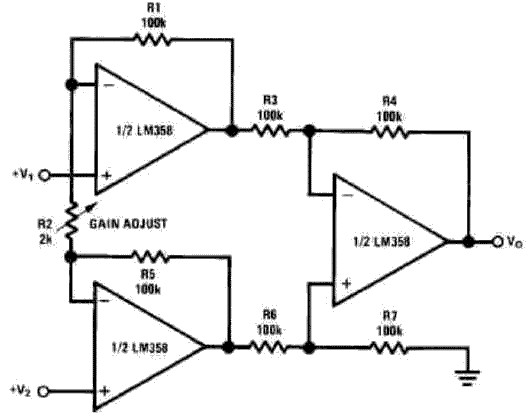

20.可调增益仪表放大器

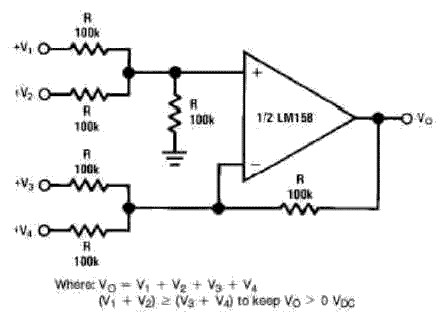

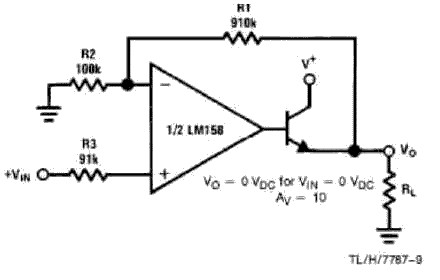

21.直流放大器
22.脉冲发生器

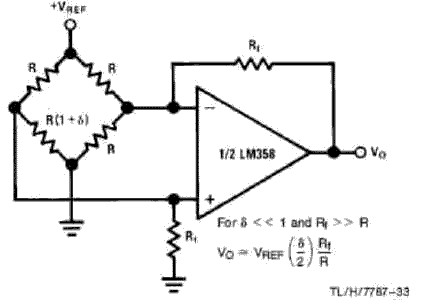

23.桥式电流放大器
24.引用差分输入信号

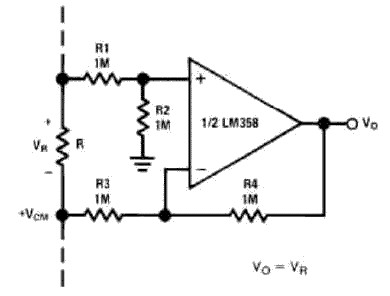

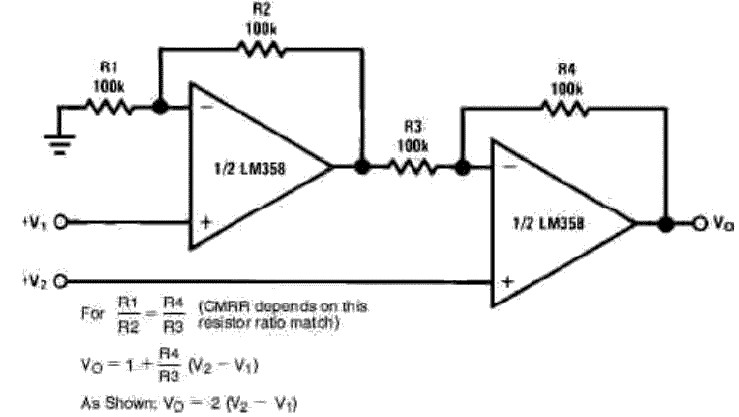

25.直流差动放大器
以上就是二十五款LM358的应用图介绍了。由于LM358内部包括有两个独立的、高增益、内部频率补偿的运算放大器,因此其不但适合于电源电压范围很宽的单电源使用,还适用于双电源工作模式。
