基于LM358设计的充电器电路图文介绍 | 壹芯微

返回列表来源:壹芯微 发布日期 2022-06-07 浏览:-

基于LM358设计的充电器电路图文介绍 | 壹芯微

由于LM358内部包括有两个独立的、高增益、内部频率补偿的运算放大器,因此适合于电源电压范围很宽的单电源使用,也适用于双电源工作模式,在推荐的工作条件下,电源电流与电源电压无关。它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。

1.典型的充电器电路

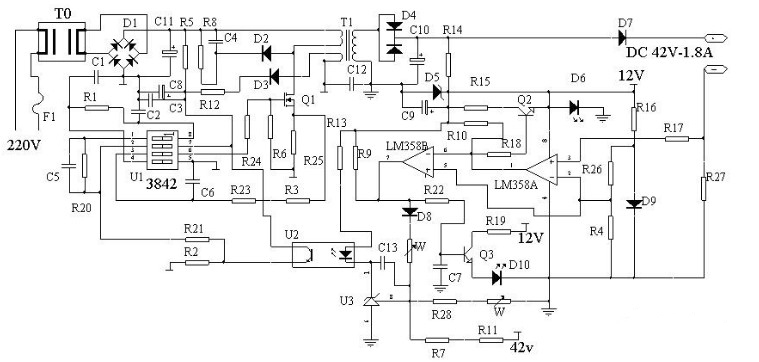

LM358(双运算放大器,1脚为电源地,8脚为电源正)及其外围电路提供12V工作电源D9为LM358提供基准电压,经R26,R4分压达到LM358的第二脚和第5脚正常充电时,R27上端有0.15-0.18V左右电压,此电压经R17加到LM358第三脚,从1脚送出高电压当电池电压上升到44.2V左右时,充电器进入恒压充电阶段,输出电压维持在44.2V左右,充电器进入恒压充电阶段,电流逐渐减小当充电电流减小到200mA-300mA时,R27上端的电压下降,LM358的3脚电压低于2脚,1脚输出低电压,Q2关断,D6熄灭同时7脚输出高电压,此电压一路使Q3导通,D10点亮另一路经D8,W1到达反馈电路,使电压降低充电器进入涓流充电阶段1-2小时后充电结束。

LM358组成的充电器电路

图1 LM358组成的充电器电路

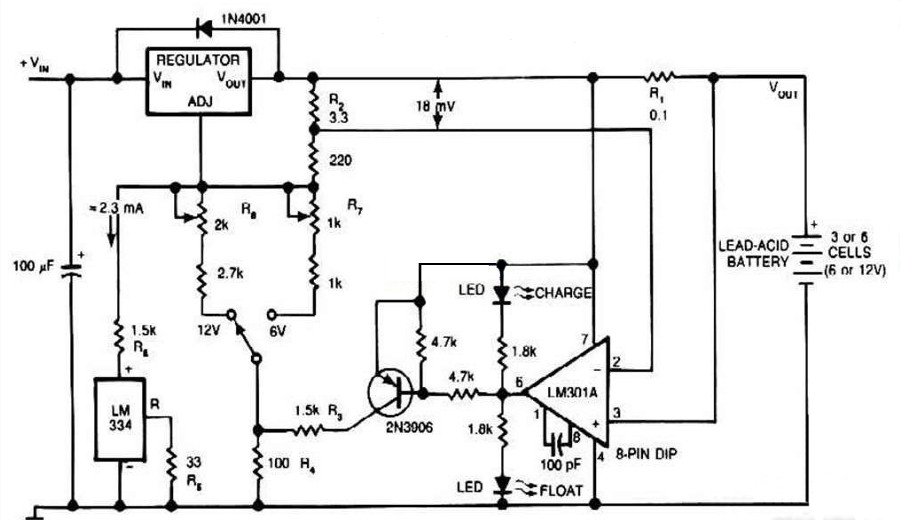

2.简单12V铅酸电瓶充电器

12V铅酸电瓶充电器的电路

图2 12V铅酸电瓶充电器的电路

连接方法:

(1)把220V电源插头和变压器输入端正、负极分别用电线连接好,并用绝缘胶带将连接头包好。

(2)把整流二极管两端各用相同长度的电线接好,但总长度要超过30-50cm橡皮软管的长度,然后一端穿过30-50cm橡皮软管,使整流二极管处在橡皮软管的中间位置。

(3)把变压器12V输出端一根线和整流二极管正极(或负极)端用电线连接并用绝缘胶带将连接头包好。

(4)把变压器12V输出端另一根线和电容管的正极(或负极)端相连接,负极(或正极)端和整流二极管负极(或正极)端用电线连接,并用绝缘胶带将连接头包好。

(5)再把电容管正、负极各端再接上电线(引出线,即接电瓶两端的线),正极端连接低压电源控制开关并接上电线与负极端等长,并用绝缘胶带将连接头包好即可。

使用方法:

把要充电的12V铅酸电瓶正极端与经过低压电源控制开关的正极端引出电线相连接,负极端与负极引出线相连接,插上220V电源,打开低压电源控制开关输出直流12V即开始充电。一会儿整流二极管可能会持续发热而造成温度过高,很烫;为避免二极管击穿而烧毁,可将塑料空瓶内装满水,将套有橡皮软管的二极管放置于瓶内降温,以避免温度过高而击穿或烧毁整流二极管。

3.用lm358自制12v充电器

lm358的特点:

(1)开路电压为1.5V;

(2)工作温度范围宽在-20℃~60℃之间,适于高寒地区使用;

(3)大电流连续放电其容量是酸性锌锰电池的5倍左右;

(4)它的低温放电性能也很好。

(5)充电次数在30次以内,一般10-20次,需要特别充电器,极为容易丧失充电能力;

(6)一般放电中止于1.2v。

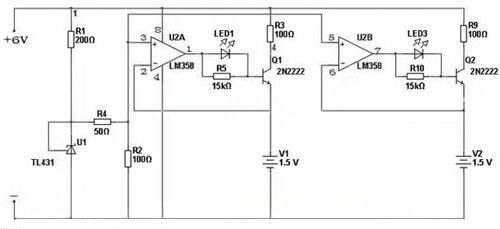

lm358自制12v充电器的电路

图3 lm358自制12v充电器的电路

4.锂离子电池充电器电路

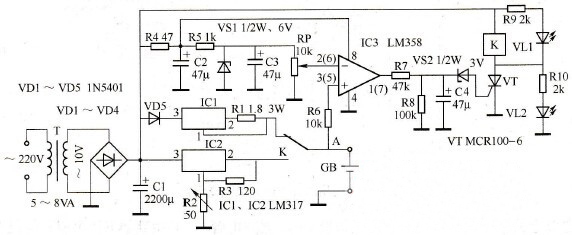

锂离子电池充电器电路由电源输入变换电路、恒流充电电路、恒压充电电路、工作状态指示电路和电池电压检测控制电路组成,如图所示。

锂离子电池充电器电路图

图4 锂离子电池充电器电路图

电源输入变换电路由电源变压器T、整流二极管VD1~VD4和滤波电容C1组成;恒流充电电路由二极管VD5、三端稳压集成电路IC1和电阻R1组成;恒压充电电路由三端稳压集成电路IC2和电阻R2、R3组成;电池电压检测控制电路由电阻R4~R8、电容C2~C4、电位器RP、稳压二极管VS1、VS2、运算放大器IC3、晶闸管VT和继电器K组成;工作状态指示电路由电阻R9、R10和发光二极管VL1、VL2组成。

交流220V电压经T降压、VD1~VD4整流及C1滤波后,经恒流充电电路和K的常闭触头对电池GB进行恒流充电。当电池的电压升至4.2V时,IC3输出高电平,通过VS2使VT受触发而导通,K通电吸合,其常闭触头端断开,常开触头接通,整流滤波后的直流电压经恒压充电电路对GB进行恒压充电。

在第一阶段恒流充电时,VL2点亮;在第二阶段恒压充电时,VL1点亮。

电路安装完毕后,先断开R7,接上电源,调节RP的阻值,使其中心抽头电压为4.2V。在IC2的输出端与地之间接上47Ω的假负载,调整R2的阻值,使IC2的2脚电压为4.2V。断开电源及假负载,接上R7和待充电电池GB,然后接通电源进行充电。监测GB两端电压,保证GB两端电压达到4.2V时K通电吸合,否则应微调RP的阻值。

5.555时基集成电路的充电器电路

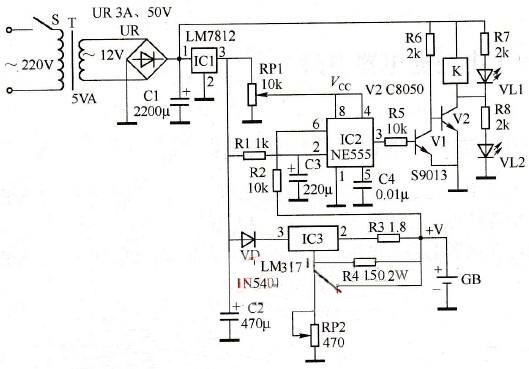

用555时基集成电路制作的锂离子电池充电器,它具有恒流充电/恒压充电自动转换功能,当电池端电压低于4.2V时采用恒流充电方式,而在电池端电压充至4.2V时会自动转为恒压小电流(60mA)充电方式,不会出现电池过充电。

555时基集成电路的锂离子电池充电器电路

图5 555时基集成电路的锂离子电池充电器电路

电源电路由电源开关S、电源变压器T、整流桥堆UR、滤波电容C1、C2和三端集成稳压集成电路IC1组成;充电电路由二极管VD、三端可调稳压集成电路IC3、电阻R2~R4、电位器RP2和继电器K的控制触头等组成;控制电路由时基集成电路IC2、电位器RP1、电阻R1、R5~R8、电容C3、C4、晶体管V1、V2、继电器K和发光二极管VL1、VL2组成。

接通电源后,交流220V电压经T降压、UR整流、C1滤波及IC1稳压后,在02两端产生12V直流电压。该电压分为三路:一路经RP1降压调整后,为102提供工作电压(VCC);一路经VD加至IC3的3脚(电压输入端),作为充电电路的输入电压;另一路经R1对C3充电。V1、V2和K的工作电源取自UR整流后的直流电压。

刚接通电源时,由于C3两端电压不能突变,IC2的2脚电压低于Vcc/3,IC2内部的触发器置位,3脚输出高电平,使V1饱和导通,V2截止,K不能吸合,其常闭触头接通,将R4短接,充电电路对电池GB恒流充电。此时VL2点亮,指示充电器处于恒流充电状态。

当电池电压充到4.2V时,IC2的6脚电压达到2VCc/3阈值电平,IC2内部的触发器复位,3脚由高电平变为低电平,使V1截止,V2饱和导通,K吸合,其常闭触头断开,常开触头接通,充电电路由恒流充电方式改为恒压充电方式,对GB进行恒压充电。充电电流为60mA左右,且随着充电的进行而逐渐减小,当充电电流降为20mA左右时,充电结束。

6.LM358和LM317组成的充电器电路

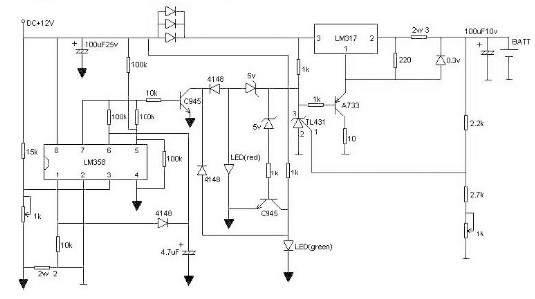

简单的LM358和LM317组成的锂电池充电器电路图的原理说明。只要您有12V的电源就可以,接完电路后先别装电池,调右下角的可调电阻,使电池输出端为4.2V,再调左下角的可调电阻使LM358第三脚为0.16V就可以了,充电电流为380mA,超快,三个并连的二极管是降压的,防止LM317过热,且LM317须加散热片,图中的三极管可以任意型号,锂电池充电器电路图:本电路显示充电状态,红灯闪正在充,绿灯闪马上要充满,绿灯亮完全充满。

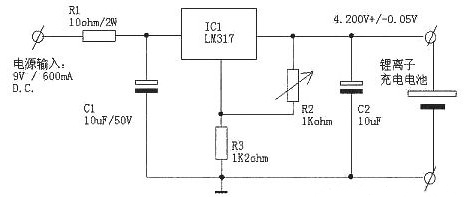

最简单标准的i-ion电池用充电器

图6 最简单标准的i-ion电池用充电器

电池充电器电路图

图7 电池充电器电路图

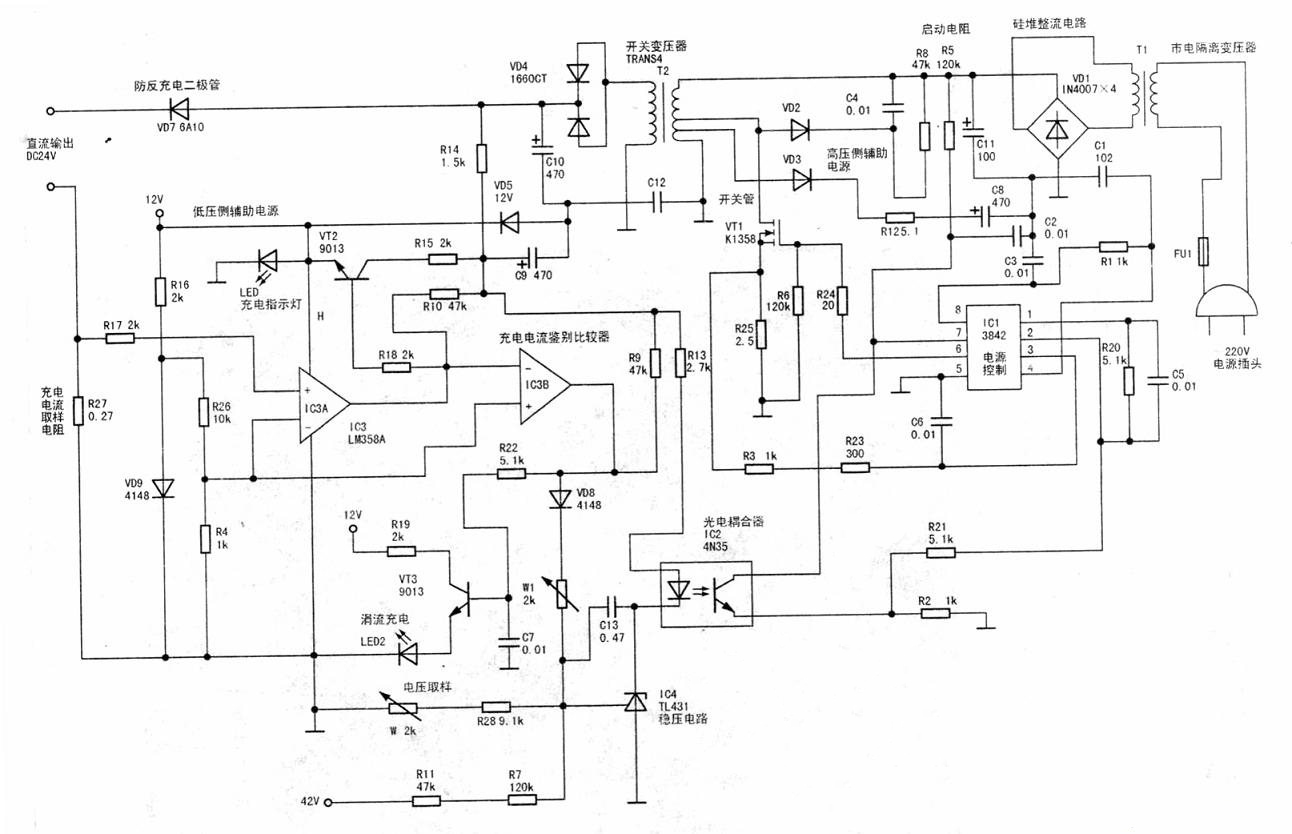

7.UC3842+LM358的充电器电路

由UC3842+LM358构成的充电器电路

UC3842+LM358构成的充电器电路图

图8 UC3842+LM358构成的充电器电路图

以上就是基于LM358设计的充电器电路介绍了。该型号LM358在市场上比较常见,在各大网站上,搜索比较频繁,价格一直相对平稳。有些分析人士,还把该型号归类为电源电路,因为它使用范围比较宽。
