可控硅整流自动恒流充电器图

返回列表来源:壹芯微 发布日期 2019-11-14 浏览:-

可控硅整流自动恒流充电器图

该充电器除可为各种镍镉电池充电外,也可为干电池充电。其充电电流可调。充电终止电压由RP1预先确定。

工作原理

可控硅

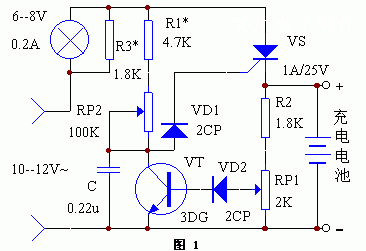

电路原理见图1(点击下载原理图)。开始充电时,电池组两端电压较低,不足以使晶体管VT导通。由RC组成的移相电路给可控硅提供触发电流。移相角度由RP2决定。负半周时可控硅截止。因此可控硅以可控半波整流方式经电池组充电。调整RP2即可调整充电电流,最大充电电流由R1既定。指示灯串在电路中以指示充电情况和充电电流的大小。R3用以调节指示灯的亮度。当电池组电压慢慢升高,快到预定值时,三极管开始导通,可控硅的导通角减小,充电电流下降,直至完全截止,这样充电自动停止,并使电池组保持在预定电压上。因为当电压下降时,晶体管又趋向截止,可控硅重新启动,不过此时导通角很小,电流出很小,对充电电池有保护作用,防止过充。

元器件选择与制作

元器件清单见下表。

编 号 名 称 型 号 数 量

R1 电阻 4.7K(需调整) 1

R2 电阻 1.8K 1

R3 电阻 根据指示灯选用 1

RP1 电位器 100K 1

RP2 电位器 2K 1

C 涤纶电容 0.22u 1

VD1、VD2 晶体二极管 2CP类 2

VT 晶体三极管 3DG类 1

VS 单向可控硅 1A/25V 1

元器件连接完成,检查无误,即可进行调整。调整时,将电流表串在输入回路中,先将R3短路,RP2旋至阻值最小处,调整R1,使电流表指示为所需最大充电电流,这样R1就确定了。然后去掉短路线,调整R3使指示灯稍有一点亮度作指示即可。旋动RP2,在其刻度上标定电流数值(与串在回路上的电流表对应)。最后标定RP1。找一个输出可变的稳压电源或电池组,正负极分别与充电端相接,调整RP1指示灯灭,则为预定电压值。在RP1的刻度上分别标上3.0V、4.5V、6V等即可。
