快恢复二极管炸管的原因

返回列表来源:壹芯微 发布日期 2019-02-21 浏览:-

壹芯微作为国内专业生产快恢复二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,快恢复二极管炸管的原因,请看下方

一般情况下导致快恢复二极管损坏的原因无非以下几点:

1.使用电压过高,超过快恢复二极管的反向击穿电压,被击穿。

2.电流过大,通过快恢复二极管的电流长时间超过其额定电流,过热烧毁,这个是比较常见的原因。

3.买到低频二极管用在高频电路中,造成二极管过热烧毁。

4.快恢复二极管规格型号不符。更换新二极管时错将工作参数不符合要求的管子换上或者接线错误,造成二极管管击穿损坏。

5.电路板短路,用蒸汽清洁的电路板后,没有晾干,由水造成电路短路故障而造成的。请在用蒸汽清洁后,再用压缩空气吹一遍再检测应该可以避免这种损坏。

 防止快恢复二极管炸管措施

 快恢复二极管击穿后,相当于输出电容并接在变压器次级,这个击穿与输出短路有本质上的不同整流管击穿后相当于短路了变压器副边,最直观的是原边电感量也就没有了(除了极小的漏感)这时候IC的VCC依然存在,于是,原边MOS会在一个周期之内炸掉在输入电压比较高的时候,VCC残留电压可以视为越高,VCC维持时间越长,并且在副边被短路的时候短路电流越大,在输入电压较低的时候,VCC电压相对更低,VCC更快落到UVLO以下,这个是次要,最主要是此时流过MOS的电流减小,所以不一定会炸机而在输出短路时,短路的是输出电容,变压器原边电感量依然存在,此时IC会把duty拉到更大位置,在一个至几个周期就会导致变压器原边电流上升到触发Isense保护,所以设计恰当的话是不会炸机的。

 购买快恢复二极管时判别其真伪的方法

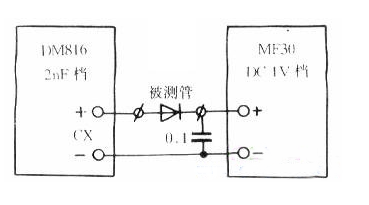

       我们在检修中发现某些冒牌大屏幕彩电的行阻尼管竟是普通品,使用不久即烧毁,并祸及枕校电路。某些市售的快速恢复二极管(下文简称快速管)也有假货,这里介绍识别其真伪的一种尝试。准备两块万用表,一块为带电容挡的数字表,选用“2nF”挡输出400Hz方波;另一块为指针表,选用直流1V挡测整流输出电压Uo。将两块万用表与一只0.1μF电容按下图所示连接。 实验中将欲测快速管一一接人被测管位。实际检测Uo值列入下表。由此看出,快速管的Uo至少比普通管要高0.03V,这一差别反映到MF30的表盘分度上仅差1.5个分格,读数时要仔细。用这个方法,我们还可以从普通1N4007整流管中,挑选有快速恢复功能者应急使用。先测出普通1N4007的Uo值作为参照值,记作UN。再将欲识别的管子接入电路测出其Uo,如果Uo≥1.3UN,则此管具有快速恢复特性。

  注意,UN并非唯一定值,要受温度、万用表型号等影响,故要经常复测,当时对比。

快恢复二极管

壹芯微科技针对快恢复二极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
