快恢复二极管型号参数大全(图表)_现货供应_生产厂家

返回列表来源:壹芯微 发布日期 2021-08-19 浏览:-

快恢复二极管型号参数大全(图表)_现货供应_生产厂家

快恢复二极管(简称FRD)是一种具有开关特性好、反向恢复时间短特点的半导体二极管,主要应用于开关电源、PWM脉宽调制器、变频器等电子电路中,作为高频整流二极管、续流二极管或阻尼二极管使用。快恢复二极管的内部结构与普通PN结二极管不同,属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片。因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压(耐压值)较高。

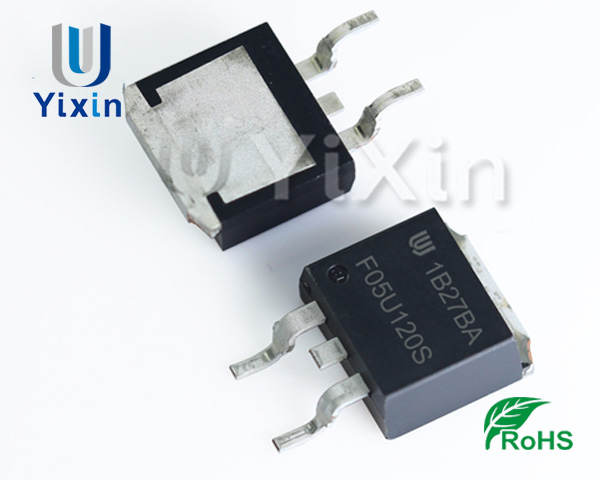

快恢复二极管型号参数大全(图表)_现货供应_生产厂家

快恢复二极管的作用

因为随着装置工作开关频率的提高,若没有FRED给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器,那么IGBT、功率MOSFET等开关器件就不能发挥其作用和独特作用,这是由FRED关断特性参数(反向恢复时间t、反向恢复电荷Q、反向峰值电流I )的作用所致。最佳参数的FRED和高频开关器件协调工作,使高频逆变电路内因开关器件换相所引起的过电压尖峰、高频干扰电压及EMI降至最低,使开关器件的作用得到充分发挥。


快恢复、超快恢复二极管的结构特点

快恢复二极管的内部结构与普通二极管不同,它是在P型、N型硅材料中间增加了基区I,构成P-I-N硅片。由于基区很薄,反向恢复电荷很小,不仅大大减小了trr值,还降低了瞬态正向压降,使管子能承受很高的反向工作电压。快恢复二极管的反向恢复时间一般为几百纳秒,正向压降约为0.6V,正向电流是几安培至几千安培,反向峰值电压可达几百到几千伏。超快恢复二极管的反向恢复电荷进一步减小,使其trr可低至几十纳秒。20A以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看,可分成单管、对管(亦称双管)两种。对管内部包含两只快恢复二极管,根据两只二极管接法的不同,又有共阴对管、共阳对管之分。图2(a)是C20-04型快恢复二极管(单管)的外形及内部结构。(b)图和(c)图分别是C92-02型(共阴对管)、MUR1680A型(共阳对管)超快恢复二极管的外形与构造。它们均采用TO-220塑料封装,几十安的快恢复二极管一般采用TO-3P金属壳封装。更大容量(几百安~几千安)的管子则采用螺栓型或平板型封装形式。


超快恢复二极管型号和主要参数

型号

品牌

额定电流

额定电压

反向恢复二极管

封装极性

IN5817

YXW

1A

20V

10ns


IN5819

YXW

1A

40V

10ns


IN5819

YXW

1A

40V

10ns


IN5822

YXW

3A

40V

10ns


21D-06

YXW

3A

60V

10ns


SBR360

YXW

3A

60V

10ns


C81-004

YXW

3A

40V

10ns


8TQ080

YXW

8A

80V

10ns

单管

MBR1045

YXW

10A

45V

10ns

单管

MBR1545CT

YXW

15A

45V

10ns

双管

MBR1654

YXW

16A

45V

10ns

双管

16CTQ100

YXW

16A

100V

10ns

双管

MBR2035CT

YXW

20A

35V

10ns

双管

MBR2045CT

YXW

20A

45V

10ns

双管

MBR2060CT

YXW

20A

60V

10ns

双管

MBR20100CT

YXW

20A

100V

10ns

双管

025CTQ045

YXW

25A

45V

10ns

双管

30CTQ045

YXW

30A

45V

10ns

双管

C85-009*

YXW

20A

90V

10ns

双管

D83-004*

YXW

30A

40V

10ns

双管

D83-009*

YXW

30A

90V

10ns

双管

MBR4060*

YXW

40A

60V

10ns

双管

MBR30045

YXW

300A

45V

10ns


MUR120

YXW

1A

200V

35ns


MUR160

YXW

1A

600V

35ns


MUR180

YXW

1A

800V

35ns


MUR460

YXW

4A

600V

35ns


BYV95

YXW

1.5A

1000V

250ns


BYV27-50

YXW

2A

55V

25ns


BYV927-100

YXW

2A

100V

25ns


BYV927-300

YXW

2A

300V

25ns


BYW76

YXW

3A

1000V

25ns


BYT56G

YXW

3A

600V

200ns


BYT56M

YXW

3A

1000V

100ns


BYV26C

YXW

1A

600V

100ns


BYV26E

YXW

1A

1000V

30ns


FR607

YXW

6A

1200V

20ns


MUR8100

YXW

8A

200V

200ns

单管

HFA15TB60

YXW

15A

200V

35ns

单管

HFA25TB60

YXW

25A

200V

35ns

单管

MUR30100

YXW

30A

600V

35ns

单管

MUR30120

YXW

30A

1200V

35ns

单管

MUR1620

YXW

16A

200V

35ns

双管

MUR1620CT

YXW

16A

200V

35ns

双管

MUR1620P

YXW

16A

200V

35ns

双管

MUR1660CT

YXW

16A

600V

35ns

双管

HFA16TA600

YXW

16A

600V

35ns

双管

MUR3030

YXW

30A

300V

35ns

双管

MUR3040

YXW

30A

400V

35ns

双管

MUR3060

YXW

30A

600V

35ns

双管

HFA30TA600

YXW

30A

600V

35ns

双管

MUR20040

YXW

200A

400V

35ns

双管

B92M-02

YXW

20A

200V

35ns

双管

C92-02

YXW

20A

200V

35ns

双管

D92M-02

YXW

30A

200V

35ns

双管

D92M-03

YXW

30A

300V

35ns

双管

DSE130-06

YXW

30A

600V

35ns

双管

DSE160-06

YXW

60A

600V

35ns

双管

FR/PFR系列快恢复二极管的主要参数

型号/参数

反向击穿/

电压(V)

最大正向

压降(V)

正向工作

电流(A)

反向漏电

电流(μA)

反向恢复

时间(μs)

FR-100/PFR-100

25

≤1.8

1

≤10

≤0.85

FR-101/PFR-101

50

≤1.8

1

≤10

≤0.85

FR-102/PFR-102

100

≤1.8

1

≤10

≤0.85

FR-103/PFR-103

200

≤1.8

1

≤10

≤0.85

FR-104/PFR-104

400

≤1.8

1

≤10

≤0.85

FR-105/PFR-105

600

≤1.8

1

≤10

≤0.85

FR-106/PFR-106

800

≤1.8

1

≤10

≤0.85

FR-107/PFR-107

1000

≤1.8

1

≤10

≤0.85

FR-150/PFR-150

25

≤1.8

1.5

≤10

≤0.85

FR-151/PFR-151

50

≤1.8

1.5

≤10

≤0.85

FR-152/PFR-152

100

≤1.8

1.5

≤10

≤0.85

FR-153/PFR-153

200

≤1.8

1.5

≤10

≤0.85

FR-154/PFR-154

200

≤1.8

1.5

≤10

≤0.85

FR-155/PFR-155

400

≤1.8

1.5

≤10

≤0.85

FR-156/PFR-156

600

≤1.8

1.5

≤10

≤0.85

FR-157/PFR-157

800

≤1.8

1.5

≤10

≤0.85

FR-200

25

≤1.8

2

≤10

≤0.85

FR-201

50

≤1.8

2

≤10

≤0.85

FR-202

100

≤1.8

2

≤10

≤0.85

FR-203

200

≤1.8

2

≤10

≤0.85

FR-204

400

≤1.8

2

≤10

≤0.85

FR-205

600

≤1.8

2

≤10

≤0.85

FR-206

800

≤1.8

2

≤10

≤0.85

FR-207

1000

≤1.8

2

≤10

≤0.85

FR-300

25

≤1.8

3

≤10

≤0.85

FR-301

50

≤1.8

3

≤10

≤0.85

FR-302

100

≤1.8

3

≤10

≤0.85

FR-303

200

≤1.8

3

≤10

≤0.85

FR-304

400

≤1.8

3

≤10

≤0.85

超快恢复二极管的应用

随着电力电子技术向高频化、模块化方向发展,FRED作为一种高频器件也得到蓬勃发展,现已广泛用于各种高频逆变装置和斩波调速装置内,起到高频整流、续流、吸收、隔离和箝位的作用,这对发展我国高频逆变焊机、高频开关型电镀电源、高频高效开关电源、高频快速充电电源、高频变频装置及功率因数校正装置等将起到推动作用。这些高效、节能、节电和节材,并能提高产品质量和劳动生产率的高频逆变装置将逐步替代目前正在大量生产、体积庞大、效率低和对电网污染严重的晶闸管工频电源,对加速我国电力电子产品的更新换代周期将起到决定性作用。
