空调可控硅调压调速原理知识

返回列表来源:壹芯微 发布日期 2019-11-15 浏览:-

空调可控硅调压调速原理知识

小功率分体机室内风机目前用的是PG调速塑封电机,为单向异步电容运转电动机。为了满足空调正常的运转,达到制冷、制热能力的平衡,所以必须保证室内风机的转速满足系统的要求,并保持转速的稳定。因此采用可控硅调压调速的方法来调节风机的转速。

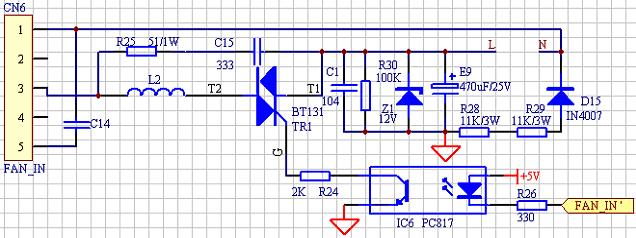

1.电路原理图

可控硅调压

2. 工作原理简介

可控硅调速是用改变可控硅导通角的方法来改变电动机端电压的波形,从而改变电动机端电压的有效值,达到调速的目的。

可控硅调压

当可控硅导通角α1=180°时,电动机端电压波形为正弦波,即全导通状态;(图示两种状态)当可控硅导通角α1 <>时,电动机端电压波形如图实线所示,即非全导通状态,有效值减小;α1越小,导通状态越少,则电压有效值越小,所产生的磁场越小,则电机的转速越低。但这时电动机电压和电流波形不连续,波形差,故电动机的噪音大,甚至有明显的抖动,并带来干扰。这些现象一般是在微风或低风速时出现,属正常。由以上的分析可知,采用可控硅调速其电机转速可连续调节。

3.  各元器件作用及注意事项

3.1 D15、R28、R29、E9、Z1、R30、C1组成降压、整流、虑波稳压电路,获得相对直流电压12V,通过光电偶合器PC817给双向可控硅BT131提供门极电压;

3.2 R25、C15组成RC阻容吸收网络,解决可控硅导通与截止对电网的干扰,使其符合EMI测试标准;同时防止可控硅两端电压突变,造成无门极信号误导通。

3.3 TR1选用1A/400V双向可控硅,TR1有方向性,T1、T2不可接反,否则电路不能正常工作。

3.4 L2为扼流线圈,防止可控硅回路中电流突变,保护TR1,由于它是储能元件,在TR1关断和导通过程中,尖峰电压接近50V,R24容易受冲击损坏,因此禁止将L2放置在TR1前端。

3.5 C14为风机运行电容,容量分别有1.2,1.5,2.0(μF)耐压450(V) 焊接在主控板上;

3.6 R28、R29为降压电阻,发热量很大,要选用11KΩ/3W功率电阻,并避免所有线组接近它。

3.7 IC6是光电偶合器,选用PC817;接受主控芯片指令,控制可控硅BT131导通与截至,同时起到主芯片与强电隔离的作用。

3.8  R30可维持电路中的电流,避免出现电流突变现象,C1可滤除高频干扰;目前大部分实际PCB中均无R30、C1。

3.9 Z1选用12V0.5W稳压二极管

3.10 CN6为三针塑封电机插座,1、3、5为插针,为满足爬电距离要求,2、4空闲。
