基于LM317稳压器的充电器的电路设计图分享

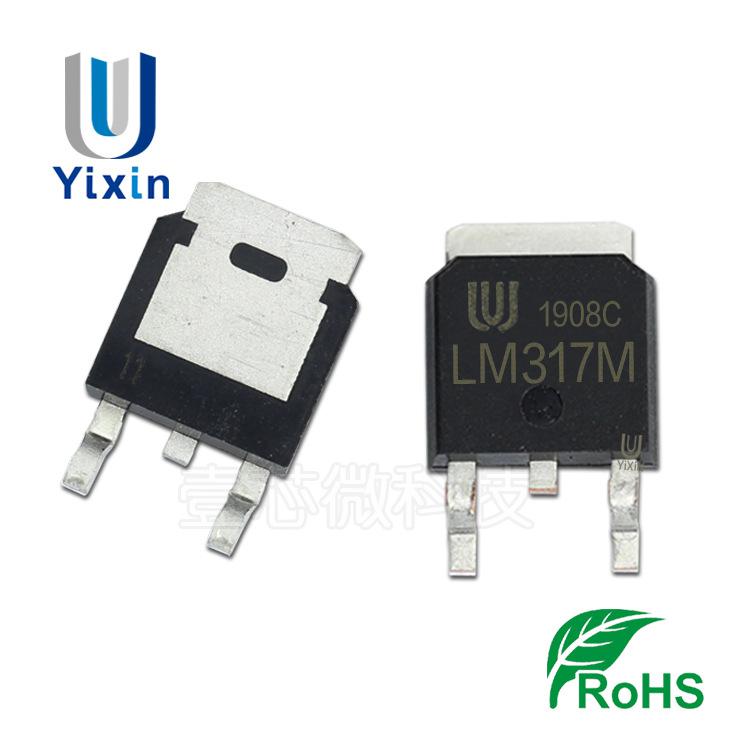

该通用电池充电器电子项目采用LM317稳压器和一些其他电子元件设计。

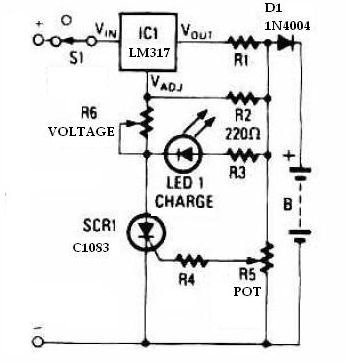

正如你在这个原理图电路中看到的，这个电池充电器的组件非常少，但做得很好。当电路通电时，SCR1关闭，因此没有偏置电流路径到地。

LM317通过二极管D1、限幅电阻R1和偏置电阻R2连接到电池。D1二极管用于防止电池在电路断电时通过LED和SCR放电。当LED1导通时，电路处于稳压模式，当LED1关闭时，电路处于电流调节模式。
