BUCK电源电路的工作模式介绍

问：Buck电路的占空比D=Vout/Vin是一直成立吗?

答：不是，DCM模式下占空比与电感感量以及输出电流和开关频率相关。

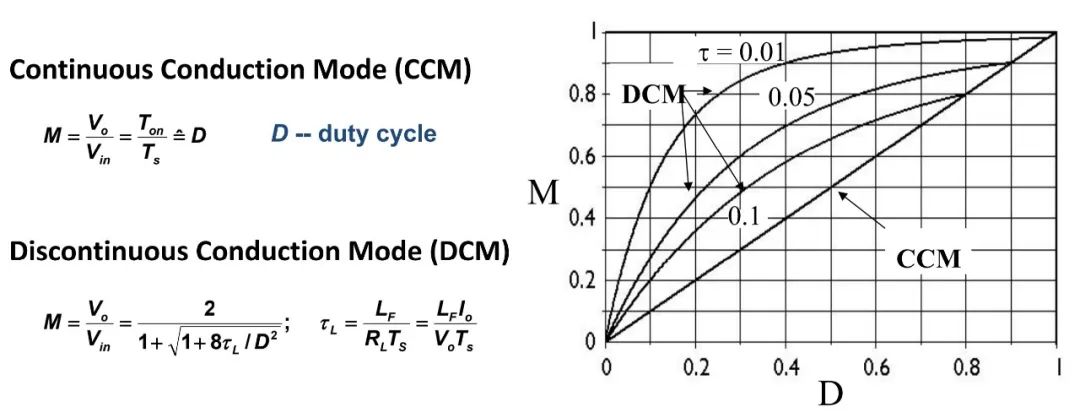

解释：Buck电路分为三种工作模式，分别是CCM(连续模式)，BCM(临界导通模式)，和DCM(断续导通模式，一般是轻载下为DCM模式)。在CCM和BCM模式下D=Vout/vin，DCM模式下占空比与电感感量以及输出电流和开关频率相关，并不等于Vout/vin(见下图公式)。

DCM模式特点：

DCM模式的转换效率更高些，属于能量完全转换;

输出电流的纹波比CCM大;

输出电压受负载影响，为了控制电压恒定，占空比必须随着负载电流的变化而变化。

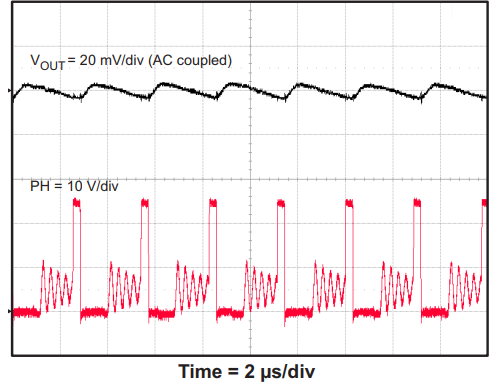

开关节点波形，会产生振荡现象，见下图所示;(所以有时会在输出端见到假负载电阻，不让其工作在DCM模式)
