晶体管施密特触发器振荡器图

返回列表来源:壹芯微 发布日期 2019-11-02 浏览:-

晶体管施密特触发器振荡器图

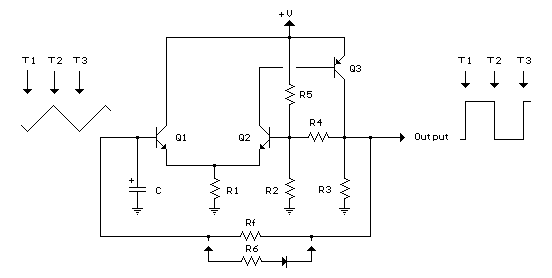

这个施密特触发振荡器采用3个晶体管、6个电阻器和1个电容器,以产生一个方波。脉冲波形可以用一个额外的二极管和电阻(R6)来生成。Q1和Q2都与一个共同的发射极电阻(R1)连接,使得一个晶体管的导通将导致其它要关闭。Q3由Q2控制,并提供从集电极的方波输出。

晶体管

在操作中,通过反馈电阻(RF)对输出电压的定时??电容充电和放电。当电容电压上升到高于在Q2的基极电压时,Q1开始导通,从而引起Q2和Q3关闭,输出电压将下降到0。这反过来又产生在Q2的基极电压较低,并导致电容器开始朝着0放电。当电容器的电压低于在Q2的基极电压时,Q1将关闭引起Q2和Q3导通,输出上升到接近供电电压,并开始充电,并重复该循环的电容器。开关电平由R2,R4和R5建立。当输出为高电平时,在Q2的基极电压由R4与R5并联和串联的R 2的组合来确定。当输出为低电平时,基极电压由R4与R2的并联和串联的R 5的组合集合。这是假设R3为一个较小的值相比,R2。切换电平将是大约1/3和电源电压的2/3,如果三个电阻相等(R2,R4,R5)。

有电阻值的,可用于许多不同的组合。R3应足够低,以拉输出信号下降时根据需要的电路被连接到一个负载远。因此,如果负载消耗1毫安和低电压需要的是0.5伏,R 3是0.5/.001 = 500欧姆(510标准)。当输出为高电平时,Q3将供应给负载的电流,同时电流通过R3。如果10毫安是需要的负载和电源电压为12时,晶体管的电流为24 mA为R3加上10 mA到负载= 34 mA的总。假设20的最小增益晶体管,集电极电流为Q2和基极电流为Q3将二十分之三十四= 1.7毫安。如果开关电平为1/3,供给的2/3(12伏),那么高电平发射极电压为Q1和Q2将大约7伏,故发射极电阻(R1)将7/0.0017 = 3.9K标准。较低的值(1或2K)也将工作和比需要Q3提供多一点的基极驱动。其余的电阻器R2,R4,R5可以是R1的值的10倍左右或东西周围39K。

电容和反馈电阻(RF)的组合确定的频率。如果该开关电平为1/3,供给的2/3时,半个周期的时间间隔将是大约0.693 * RF * C,它类似于555时的公式。我组装的单元采用的是56K和0.1 uF的上限约3.5毫秒积极的时间间隔。一个额外的22K电阻和二极管均与56K并行使用,以减少负的时间间隔约1毫秒。

在该图中,T1表示在该电容器的电压已下降到较低的触发电位(4伏在Q2的基极),并引起Q1关掉和Q2和Q3进行切换的时间。T2代表一个事件,当电容电压上升到8伏特导致第2季第3季的关闭和Q1导通。T3表示在相同的条件为T1,其中周期开始重复。现在,如果你看近的范围内,你会发现占空比是不完全的50%,这是由于Q1的小基极电流是由电容提供。当电容充电,Q1的E / B是反向偏置和碱不作出任何电流从电容器所以充电时间稍稍长于放电。这个问题可以用如图所示的附加的二极管和电阻(R6)与周围的其他方式开启二极管来补偿。
