晶体管高保真甲类功放知识

返回列表来源:壹芯微 发布日期 2019-11-01 浏览:-

晶体管高保真甲类功放知识

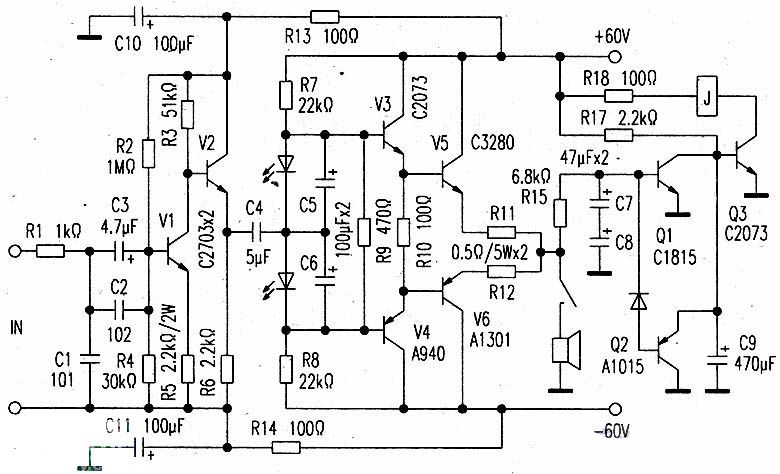

此功放音色纯美、清亮,原理见图。V1为固定偏置甲类放大,提供>20倍增益。V2为电压缓冲器,对V1输出的高阻抗电压信号进行放大,驱动电流放大器。该电流放大器是十几年前人们非常熟悉的NE5534推动大功率晶体管的典型电路。与之不同的是增加了V3、V4、V5、V6串联组成达林顿管输出,大电流状态时仍倍感轻松自如,同时也减低了流经V2的电流,失真度低,工作点稳定。同时增大了偏置电阻R7、R8的阻值,使电流放大器的输入阻抗进一步增大。Q1、Q2、Q3及外围元件组成了与众不同的直流检测电路,起控点为0.7V。由于是共用电源,继电器应选用高灵敏度高品质直流48v继电器。

调试十分简单,首先调节R2,使V2 E极电压为0V左右,再调节R9阻值,使功放管的静态电流为100mA,如果此时输出中点电压偏离,应调节R7、R8的阻值。

图中的R5选用2W电阻,R1 1、R12选5W电阻,其他电阻均选用1/2W金属膜电阻。电容器耐压均大于63V。由于此电路制作时力求简洁,故未设热补偿及过流保护电路,要求配置较大面积的散热器。电源变压器功率应≥250W。

经过调试和试听,驳接仿制的天鹅2号音箱,高音清脆,低音澎湃有力。
