晶体管BJT高低边开关介绍
晶体管BJT高低边开关
引言:之前有介绍了MOS类型的高低边负载开关,MOS类型高低边开关固有其优势,比如压降小,损耗低,控制简易,使用场景也比BJT类型的高低边开关广泛,但是在需要控制负载电流的场景,BJT负载开关却更有优势,比如汽车车灯,工业照明,恒定电流源等场景。1.低边开关

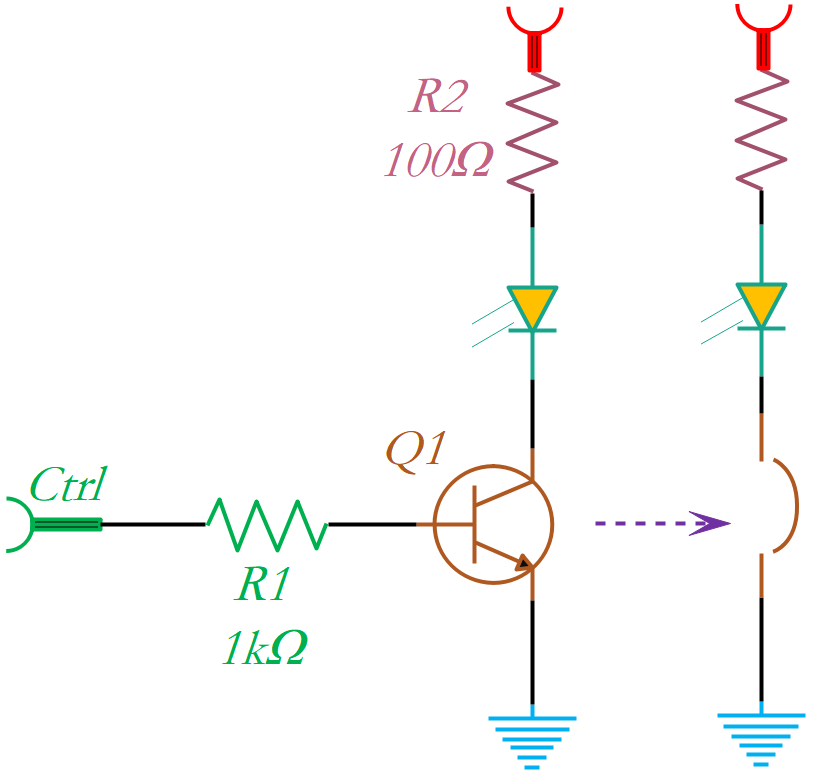

如图5-1为NPN型BJT低边开关,用来驱动LED负载,R2为限流分压电阻。
图5-1:BJT低边开关
2.高边开关

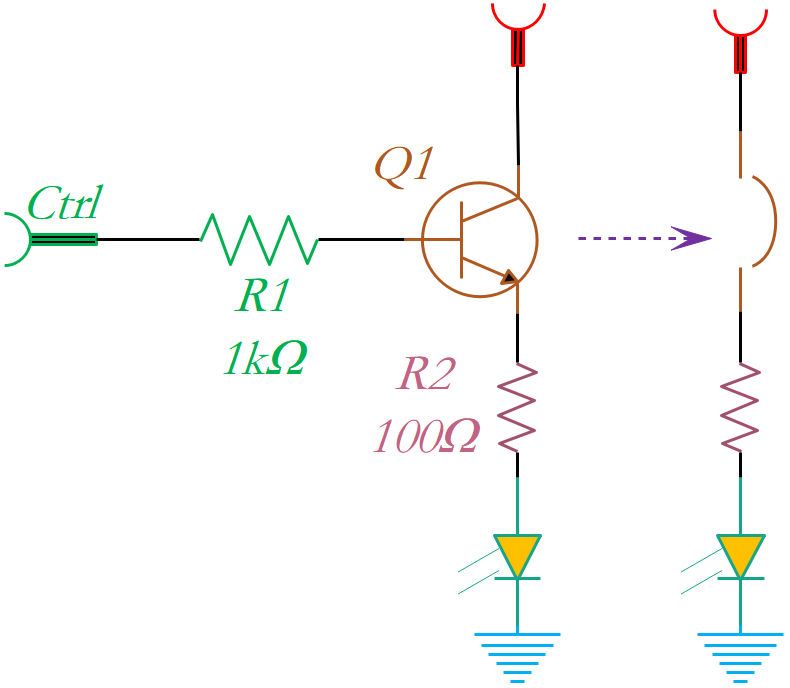

如图5-2为NPN型BJT高边开关,用来驱动LED负载,R2为限流分压电阻。高边开关和底边开关的计算可以回顾之前的章节。
图5-2:BJT高边开关
3.使用拓扑
LED的驱动方式多种多样,有外驱和自驱两种,外驱即使用第二个控制引脚来控制闸门,自驱即使用VCC本身来驱动。

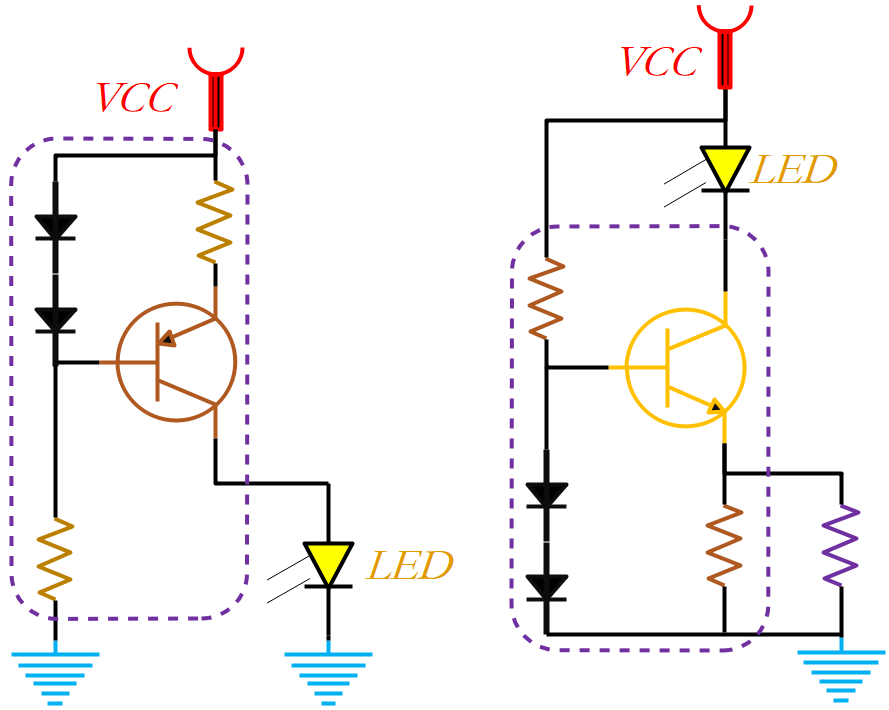

图5-3:自驱式配置LED驱动
如图5-3为NPN和PNP两种自驱式LED驱动,其中两支二极管给Vbe提供固定钳位电压,框外电阻作为电流可调节电阻,根据串接LED的数量来计算配置。框内可以作为一个整体器件也可以使用分立器件来搭建。

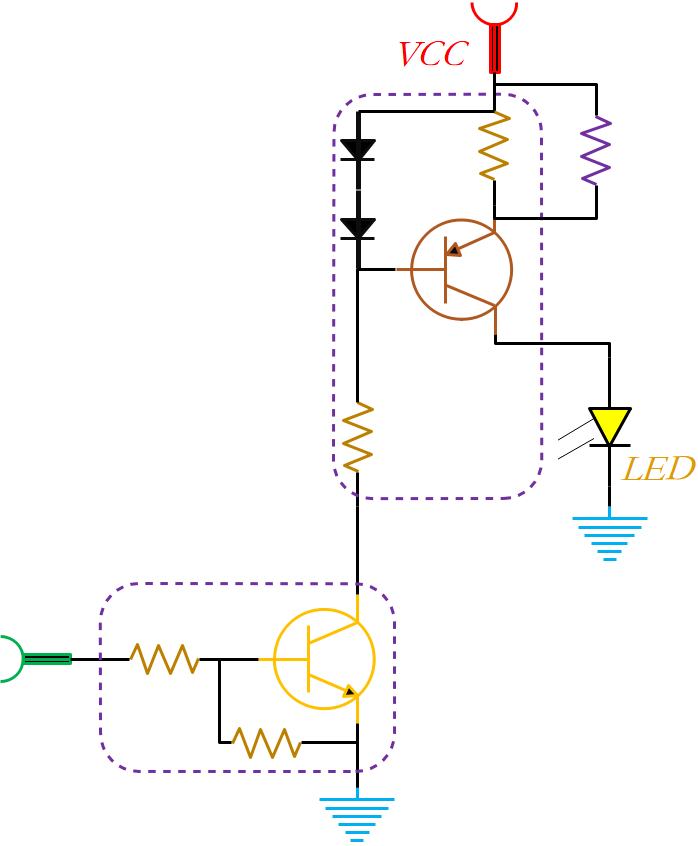

图5-4:灌-吸式配置LED驱动
如图5-4为灌-吸电流LED驱动,由NPN和PNP搭建,上管PNP灌电流给NPN,NPN自然吸收此电流,这种配置可以极大增强LED的驱动电流,吸电流越大,可以驱动的LED灯数量更多,实际有些类似达林顿连接。
