动态电压调节DVS用途介绍
稳压器通常用于产生恒定的稳压输出电压。通过控制环路,从未稳压的输入电压产生稳定和精确的电源。那么,动态电压调节(DVS)有什么用途呢?
动态电压调节意味着可以在运行期间调整电源的输出电压。出于各种原因,可以进行这种调整。
提高轻负载操作中PFC级的转换效率
用于无功补偿的功率因数校正(PFC)级将电网电压的交流电压增加到直流中间电路电压。在240 V交流系统中,该中间电路电压通常为380 V,如图1所示。ADP1047 PFC控制器可以使用DVS,并将输出电压负载从设定的380 V(例如,降至360 V)相关。这可以提高电源在部分负载下运行时的转换效率。
图1.ADP1047 PFC级,内置下游ADP1046DC-DC转换器。
微控制器在各种工作状态下高效运行
DVS 使用的另一个示例如图 2 所示。这里,降压型开关稳压器ADP2147为数字信号处理器(DSP)供电。在许多应用中,当处理器处于待机模式时,可以通过降低内核电压来提高带有微控制器、DSP 或 FPGA 的系统的效率。当VDD_INT电压(内核电压)降低时,包括ADSP-BF527在内的许多DSP可以更高效地工作,例如,当DSP在低工作负载条件下运行时,从1.2 V降至1.0 V。处理器的功耗很大程度上是其时钟频率和工作电压平方的函数。将ADSP-BF527的电源电压降低25%,可将动态功耗降低40%以上。

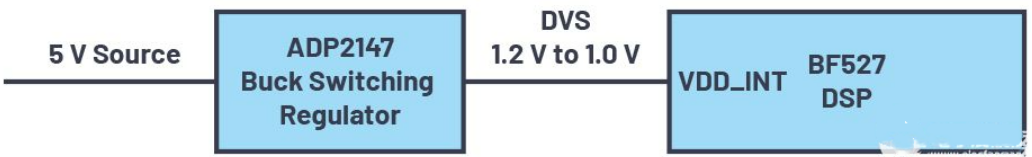

图2.具有DVS的开关稳压器ADP2147,可实现ADSP-BF527的高效工作。
提高负载瞬变后的恢复速度
如前两个示例所示,使用DVS的常见原因是提高效率或降低损耗。但是,还有其他有趣的应用程序。在许多系统中,需要非常精确调节的电源电压。图3显示了允许内核电压为1.2 V的电压范围。可能是 1.2 V ± 10%。在本例中,不仅在静态负载情况下必须保持电压,而且在负载动态变化时也必须保持电压。如果将反馈控制设置在允许范围的中间,则一半的范围将可用于静态误差源以及负载瞬变后的动态电压变化。一个不错的技巧是略微增加低负载的输出电压,略微降低高负载的输出电压。在高负载情况下,可以预期在某个时间点将施加较低的负载,通常具有较小的电压过冲。通过略微降低高负载的设定点电压,将其保持在允许范围内,如图3所示。左侧提供高负载,右侧提供低负载。

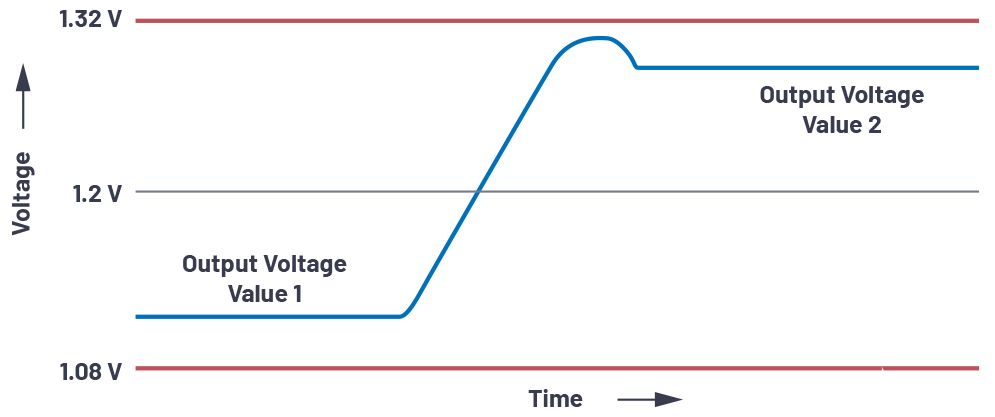

图3.根据负载电流动态调整电源电压。
相反的情况自然也有效。当负载较低时,可以预期它会在某个时间点上升。然后,电压下冲可能会动态发生。电压在低负载时略有升高,使其保持在允许范围内。此功能的一个常用术语是自动电压定位。
除了这里介绍的应用之外,还有许多其他应用,其中动态变化的电压是有益的。一些示例包括控制直流电机、操作执行器或驱动帕尔贴元件进行温度调节。动态电压调节,即对产生的电压进行动态调整,在许多应用中是有帮助的,甚至是必要的。特别是在数字控制电源中,DVS司空见惯且易于实现。
