晶体二极管的原理知识

返回列表来源:壹芯微 发布日期 2019-04-03 浏览:-

壹芯微作为国内专业生产晶体管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,晶体二极管的原理知识,请看下方

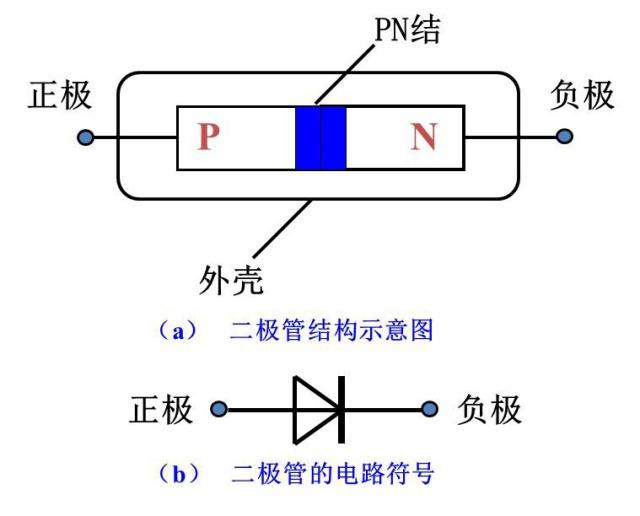

一、PN结晶体二极管的核心是PN结,那什么是PN结呢?采用某种工艺,把一块纯净的半导体制成一部分是P型半导体,另一部分是N型半导体,此时两种半导体的交界面上就会得到一个具有特殊性质的导电薄层,叫PN结。

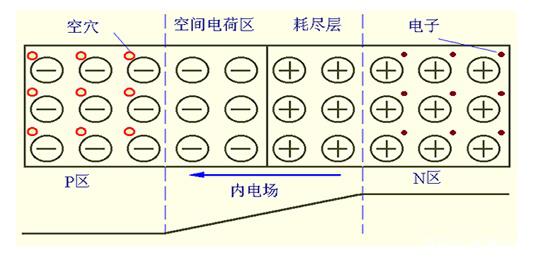

我们知道,P型半导体存在大量的空穴(带正电),空穴浓度较高,N型半导体存在大量的自由电子(带负电),自由电子浓度较高,所以在交界区附近两种载流子会向对方扩散,自由电子向P区扩散,填充空穴后使得P区边界带负电,同理N区边界带正电,我们称这个带有正负电荷的区域为空间电荷区(普通的P区和N区虽然存在自由电子和空穴,但是呈现电中性的),也称耗尽层,因为在这个区域内自由电子和空穴基本复合在一起,几乎没有可以自由运动的载流子。

晶体二极管

在空间电荷区的正负电荷形成了一个内电场,随着载流子的扩散,正负电荷逐渐增多,内电场逐渐增大,而内电场是阻碍载流子的继续扩散的,所以最终将达到平衡状态。

二、二极管的导电特性

晶体二极管

二极管最重要的特性就是单向导电性,那么它是如何实现的呢?

假设在PN结上加正向电压,即P接正N接负,外电场与内电场方向相反,使得空间电荷区变薄,PN结电阻减小,直至内电场对载流子扩散的阻碍作用失效,二极管处于正向导通状态。如果在PN结上加反向电压时,由于外电场与内电场同向,使得空间电荷区变得更厚,对载流子扩散的阻碍作用更强,表现为PN结电阻加大,此时电流十分微弱,称为截止状态。这种正向导电性能良好而反向导电性能很差的特性就是二极管的单向导电性。
