J3Y贴片三极管参数与引脚

返回列表来源:壹芯微 发布日期 2019-03-19 浏览:-

壹芯微作为国内专业生产三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,J3Y贴片三极管参数与引脚,请看下方

本文主要是关于j3y贴片三极管引脚及参数介绍,并详尽描述了关于j3y贴片三极管的管脚识别。

贴片三极管贴片三极管基本作用是放大,它可以把微弱的电信号放大到一定强度,当然这种转换仍然遵循能量守恒,它只是把电源的能量转换成信号的能量罢了。

三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时,在集电极上可以得到一个是注入电流β倍的电流,即集电极电流。并且基极电流很小的变化可以引起集电极电流很大的变化,这就是贴片三极管的放大作用。

三极管还可以作电子开关,以及配合其它电子元件还可以构成振荡器等。在代换时,必须了解清楚原管子(或要求的管子)的性能(是通用三极管、是开关三极管等)、结构(如达林顿管、带阻贴片三极管、组合贴片三极管)或有特殊要求(如高反压、低噪声等)及—些主要参数然后从手册(或公司数据手册)找同一性能、功能、结构及参数相似的进行试验或代换,另外,要注意的是工作频率(是MF段、HF段、VHF段或UHF段等).选用的要满足工作频率的要求。

j3y贴片三极管引脚及参数类别:

贴片三极管-晶体管/完整型号:S8050管体印字(marking):J3Y封装:SOT-23极性:NPN放大系数hFE:200 ~ 500耗散功率PCM :300 mW集电极电流Ic:500mA频率:150Mhz

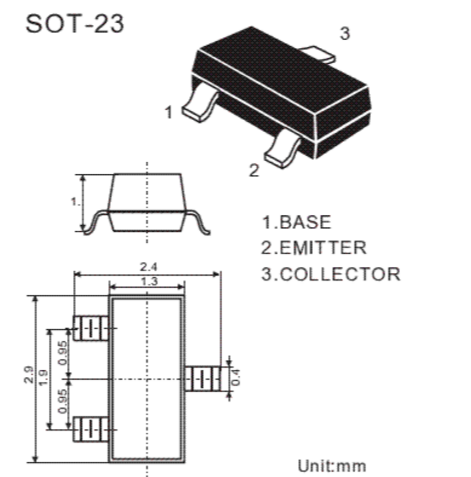

引脚图NPN三极管

将三个脚贴在桌面上,单个的引脚向上,两个脚朝自己身体放置,单个脚是集电极,左脚为基极右脚为发射极

贴片三极管j3y管型的识别

贴片三极管j3y内部有两个PN结,可用万用表电阻档分辨e、b、c三个极。在型号标注模糊的情况下,也可用此法判别贴片三极管j3y管型。① 基极的判别判别管极时应首先确认基极。对于PNP管,用黑表笔接假定的基极,用红表笔分别接触另外两个极,若测得电阻都小,约为几百欧~几千欧;而将黑、红两表笔对调,测得电阻均较大,在几百千欧以上,此时假定极就是基极。NPN管,情况正相反,测量时两个PN结都正偏(电阻均较小)的情况下,红表笔接基极。

实际上,小功率管的基极一般排列在三个管脚的中间,可用上述方法,分别将黑、红表笔接基极,既可测定三极管的两个PN结是否完好(与二极管PN结的测量方法一样)又可确认管型。② 集电极和发射极的判别确定基极后,假设余下管脚之一为集电极c,另一为发射极e,用手指分别捏住c极与b极(即用手指代替基极电阻Rb)。同时,将万用表两表笔分别与c、e接触,若被测管为NPN,则用黑表笔接触c极、用红表笔接e极(PNP管相反),观察指针偏转角度;然后再设另一管脚为c极,重复以上过程,比较两次测量指针的偏转角度大的一次表明IC大,管子处于放大状态,相应假设的c、e极正确。

1. 用指针式万用表检测 首先选量程:R﹡100或R﹡1K档位;然后,测量PNP型半导体三极管的发射极和集电极的正向电阻值,红表笔接基极,黑表笔接发射极,所测得阻值为发射极正向电阻值,若将黑表笔接集电极(红表笔不动),所测得阻值便是集电极的正向电阻值,正向电阻值愈小愈好。再次,测量PNP型半导体三极管的发射极和集电极的反向电阻值。将黑表笔接基极,红表笔分别接发射极与集电极,所测得阻值分别为发射极和集电极的反向电阻,反向电阻愈小愈好。倘若测试结果偏离甚远,就可以认为管子是坏的,如极间击穿,则正、反向电阻值均为零。若烧断,则均为无穷大。测量NPN型半导体三极管的发射极和集电极的正向电阻值的方法和测量PNP型半导体三极管的方法相反。

壹芯微科技针对三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
