共阴极TO220封装的肖特基整流二极管知识

返回列表来源:壹芯微 发布日期 2019-10-08 浏览:-

共阴极TO220封装的肖特基整流二极管

肖特基二极管(Schottky Diode)具有恢复快、低功耗、大电流等特点,其反向恢复时间只有几纳秒,正向导通压降仅0.4V左右,通常用于低电压、高频率逆变器,以及续流(Free Wheeling)等应用。

肖特基整流二极管

壹芯微采用TO220封装的肖特基整流二极管

例如,壹芯微科技的SBL1030CT、35CT、40CT、45CT、50CT、60CT肖特基整流二极管采用硅或锗材料作为面接触的Guard Ring Die结构,具有瞬态电压抑制,低功耗,高效率等功能。

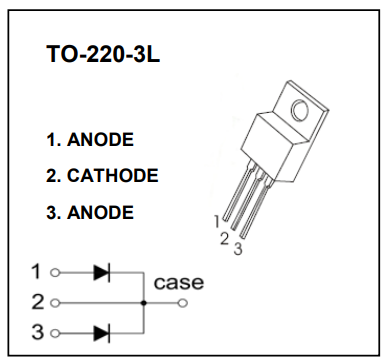

SBL1030CT、35CT、40CT、45CT、50CT、60CT肖特基整流二极管还有一个显著优点,其外形与三极管类似,即共阴极接法的TO-220-3L封装。

肖特基整流二极管

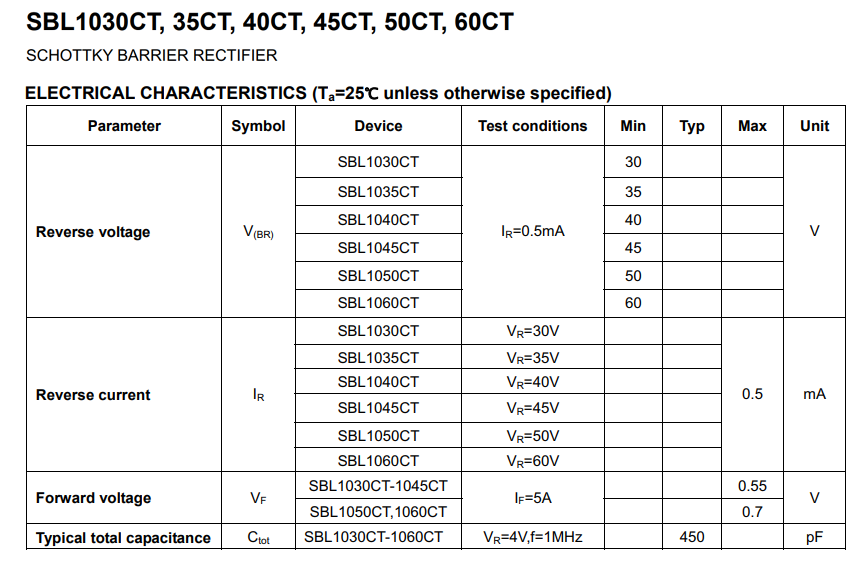

肖特基整流二极管的电气性能

这些肖特基整流二极管平均整流输出为Io=10A,可承受的非重复峰值正向突波电流(8.3ms半个正玄波)为160A,功耗不超过2W,最大热阻R0ja=50℃/W,结温Tj不超过125℃,存储温度为-55~+150℃。

电气性能方面,SBL1030CT、35CT、40CT、45CT、50CT、60CT肖特基整流二极管正向电压为0.55V,等效电容不超过450pF。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
