分析二极管具体以有哪些特点

返回列表来源:壹芯微 发布日期 2019-04-25 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,今天拿出来出来分享,分析二极管具体以有哪些特点,请看下方

二极管是什么?有哪些特点可以更好的去认识?相信各位都知道二极管是一种具有两个电极的装置,由P型半导体和N型半导体结成的PN结,在其界面处两侧形成的空间电荷成,电流方向由单方向导电,在电路中,电流只能从二极管的正极流入,负极流出,有自建电场,一般应用在整流应用功能中。

正向特性:

我们先来看二极管的正向特性:在电路中,二极管负极接在低电端,正极接在高电位端时二极管就会导通(灯泡会亮),这种连接方式我们称之为正向偏置,当二极管两端的正向电压很小时,二极管是不能导通的,因为通过二极管的正向电流十分微小。只有在二极管的正向电压到达一定数值时(硅二极管门槛电压为0.6V,锗二极管门槛电压为0.2V)二极管才会真正的电流导通(如此会有电流讲随着电压的增加而急速曾大,此时如果不采取防护措施,过大的电流会是PN结发热,超过最高温度时,二极管是会被烧坏的)。导通后的二极管两端电压要保持不变((硅二极管约为0.7V,锗二极管约为0.3V),这种现状我们称之为“二极管正向压降”。

二极管

反向特性:

二极管的反向特性:在电路中,二极管负极接在高电位端,正极接在低电位端时,此时的二极管处在截止状态,是没有电流流过的(灯泡不亮),这种连接方式我们称之为反向偏置。当二极管处在反向偏置是,如果仍然有微弱的反向电流流过二极管,那么就是漏电状态,当普通的二极管两端的反向电压大到一定数值时,反向电流会急剧的增大,这是二极管会失去单方向的导电特性,将被方向热击穿损坏。

二极管

伏安特性:

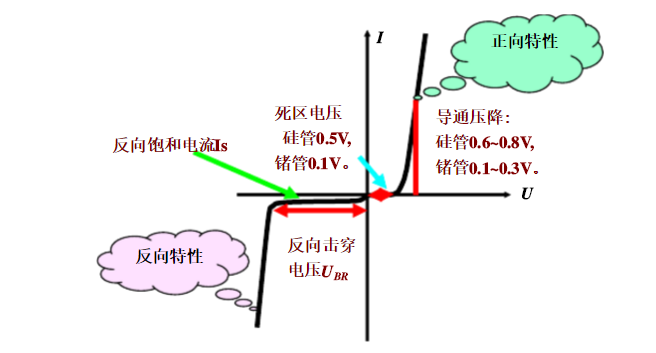

在正向电压作用下,当正向电压较小时,电流微弱,而在超过特定数值时(硅管为0.5V,锗管为0.1V)电流会急速上涨增大,作为习惯,很多人喜欢将正向电压锗二极管的电压设置小于0.1V,硅二极管的电压小于0.5V,这种情况是死亡电压状态。

因为在正向电压超过门槛电压是,二极管的正向电流急剧增大,二极管又处于很小的电阻导通状态。

而在反向电压作状态下,当反向电压较小时,反向电流会随电流反向电压的增大而增大,但是变化不大,只有当反向电压超过一定数值的时候,反向电流会急剧增大,这种现象我们称之为雪崩击穿。(出现击穿外加电压值,称之为击穿电压)

二极管

壹芯微科技针对二三极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
