二极管VF值的测试与开尔文测法

返回列表来源:壹芯微 发布日期 2019-04-23 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,二极管VF值的测试与开尔文测法,请看下方

整流用二极管的VF是最重要的参数之一,这个参数造成的损耗占了二极管损耗的大部分甚至绝大部分(根据使用条件和二极管的种类)。这也是判断二极管好坏的一个重要的参数。在现实中,因为这个参数引起了不少不必要的分歧。

1、绝大部分二极管的VF具有负温度系数,也就是说温度越高,VF越低。

1.1因为测试VF的时候需要比较大的电流(几安培到几十上百安培),芯片会在测试过程中有明显的温度上升。因此,测试的时候必须要用脉冲法测试,一是保证温升尽量小,二确保每一次测试的条件一致。只有这样的测试数据才有意义;

1.2习惯的原因,有些厂家会标上高温时的VF,这是为了工程计算的方便。但是有些应用工程师或采购看参数不仔细,经常会用一家高温时的VF和另一家的常温VF对比,这一点需要注意。

2、测试VF必须用开尔文四线制测试。

开尔文测试法可以百度,但是实际操作时会有各式各样的误差。记住一个原则“测试设备的四根线(具备开尔文测试法的设备)必须独立的和测试器件的引脚相连,测试用电流和电压取样不走同一根线”,其它的都是错误的或者说不精确的。

二极管

这样测试的数据会比实际值偏大,容易受到测试人员的用力程度以及测试端子的磨损等影响。当然,作为一般的检验,操作人员稍加注意还是可以的。

二极管

二极管

二极管

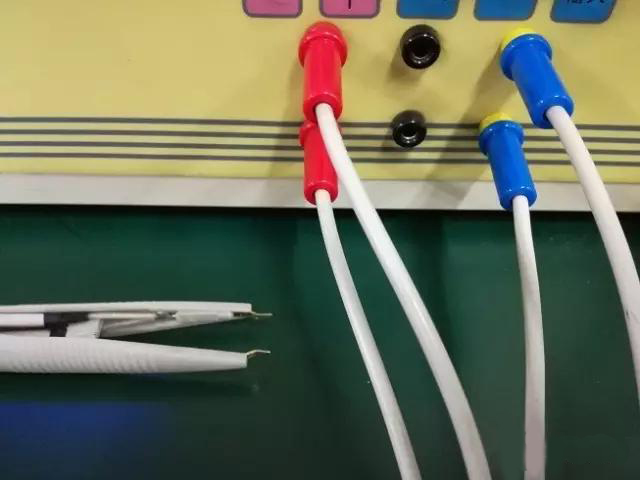

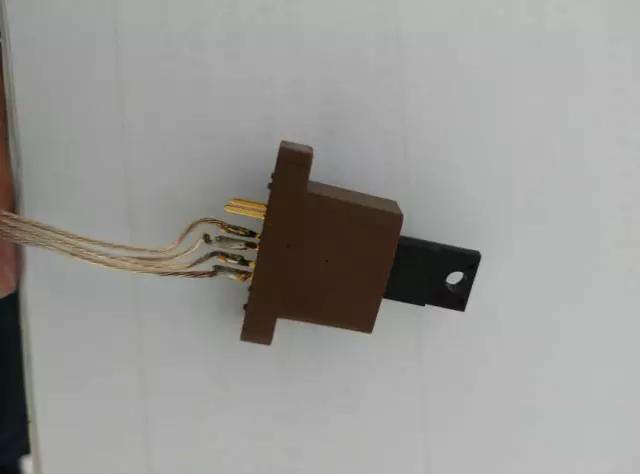

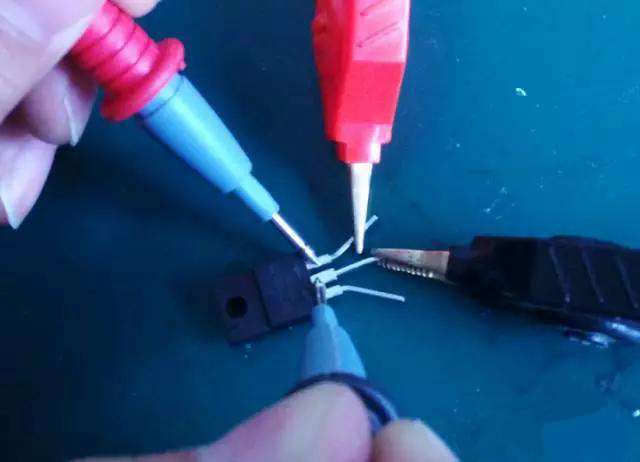

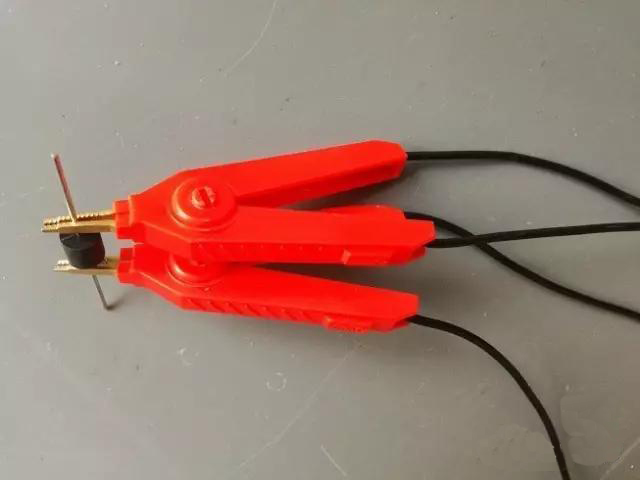

以上都是标准的开尔文测试连接方法。最后一张是在条件有限的时候采用恒流源和万用表(配合示波器更好)配合测试。
