二极管三极管的基本知识资料

返回列表来源:壹芯微 发布日期 2019-10-08 浏览:-

二极管

二极管三极管

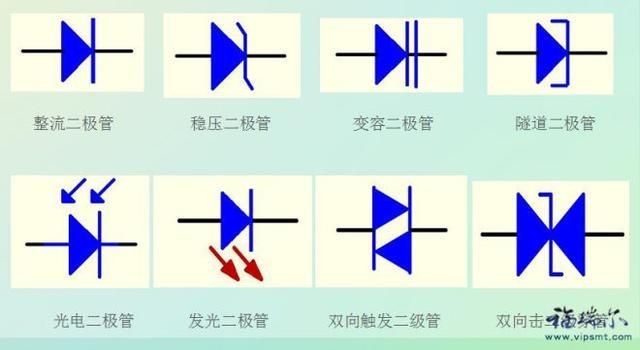

二极管的种类有很多种,比如,稳压二极管,发光二极管,光电二极管,变容二极管等,它们的用途也不同。

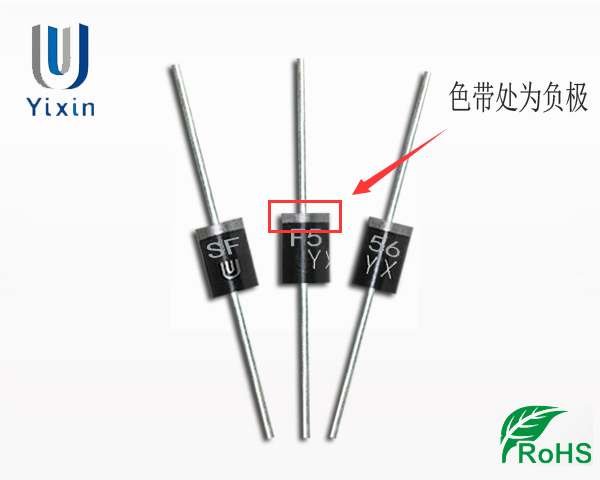

二极管是最简单的半导体器件,将P型半导体和N型半导体结合在一起,在结合处形成一个薄层,就是PN结,而一个PN结就可以制作一只二极管。

二极管三极管

二极管加正向电压就会导通,反向电压就会截止,而正向导通的前提是电压要高于二极管的死区电压,硅管的死区电压是0.5V,锗管的死区电压是0.2V。

二极管三极管

稳压二极管也称为齐纳二极管,是用于稳压的一种二极管,它工作于反向击穿状态的二极管,文字符号用VZ表示。

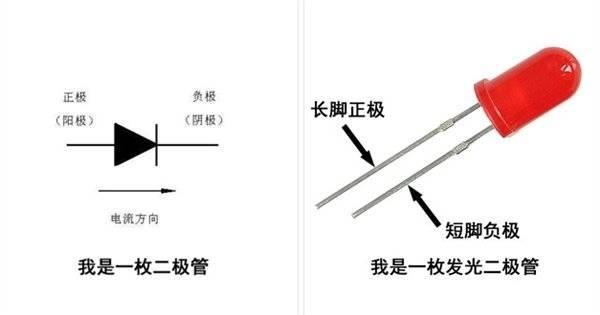

发光二极管(LED)它于普通二极管一样是由PN结构成,它工作在正偏置状态。发光二极管是用磷化镓或砷化镓等半导体材料制成,它能直接将电能转换成光能的器件。电流通过发光二极管时,它两端有一个“管压降”,通常管压降在1.7-3.5V左右,比如 红色发光二极管的管压降为1.7v左右,白色跟绿色的为2v左右,紫色蓝色的为3.5v左右,黄色的为1.8v左右。

光电二极管是一种能将接收到的光信号转换成电信号输出的二极管,也称光敏二极管。光电二极管跟普通二极管一样,具有单向导电性,它用于制造光敏传感器,光电控制器等。

变容二极管 、变容二极管像稳压二极管一样,工作在反向偏置状态。变容二极管的电容量为pf级。

二极管的测量

将数字万用表调到二极管挡,也就是峰鸣挡,红黑表笔同时接二极管的两端,如果万用表显示500多,那么红表笔接的是二极管的正极,黑表笔接的是二极管的负极,如果万用表显示1,那么红表笔接的是二极管的负极,黑表笔接的是二极管的正极。

三极管

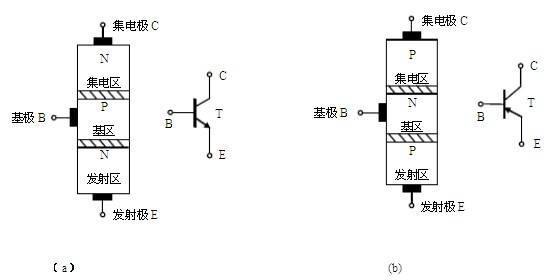

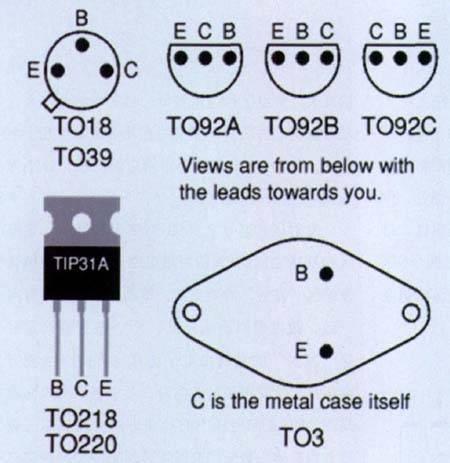

三极管按两个PN结组合方式的不同,可分为PNP型跟NPN型两类。不管是PNP的三极管还是NPN的三极管,都可以用锗或者硅两种材料制作,所以三极管又可以分为锗三极管和硅三极管。三极管有三个电极,分别是 基极b,发射极e,集电极c。

三极管的电流放大作用

实质上是用较小的基极电流控制控制较大电流的集电极电流,实现以小电流控制大电流的作用。而想要三极管处于放大状态,必须要外部提供直流偏置,保证三极管的发射结加正向电压,也就是正偏,集电结加反向电压,就是反偏。

二极管三极管

三极管有三个状态:1截止区,2饱和区,3放大区; 截止区,发射极电压小于开启电压,且集电结反偏; 饱和区,集电结跟发射结处于正偏; 放大区,发射结正偏,集电结反偏;

二极管三极管

测量好坏 :用万用表调到R×1K电阻挡,用万用表的一支表笔依次接三极管的一个引脚,而另外一个表笔分别接另外两个引脚,测量三极管三个引脚中每两个引脚的正反向电阻。如果正反向电阻都是无穷大,那么该三极管已经坏了。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
