今天收到这样一个问题,说二极管HER307用什么型号代换?虽然这个问题不大,但我觉得还是需要拿出来说一下,如果您遇到同样的问题,可以来这里借鉴一下
HER307属于超快恢复二极管,代替的型号有HER507,HER607,贴片代换的有US3K,US5K,具体参数请看下方
超快恢复二极管比较突出的特点是其反向恢复时间极快,主要应用于开关电源,PWM脉宽调制器,变频器等电子电路中,作为高频整流二极管,续流二极管
HER307:电流3A,电压800V,压降1.7V,反向恢复时间75ns(纳秒)封装DO-27
HER507:电流5A,电压800V,压降1.7V,反向恢复时间75ns(纳秒)封装DO-27
HER607:电流6A,电压800V,压降1.7V,反向恢复时间75ns(纳秒)封装R-6
以下为贴片代换的型号
US3K:电流3A,电压800V,压降1.7V,反向恢复时间75ns(纳秒)封装SMB,SMB
US5K:电流5A,电压800V,压降1.7V,反向恢复时间75ns(纳秒)封装SMB,SMC

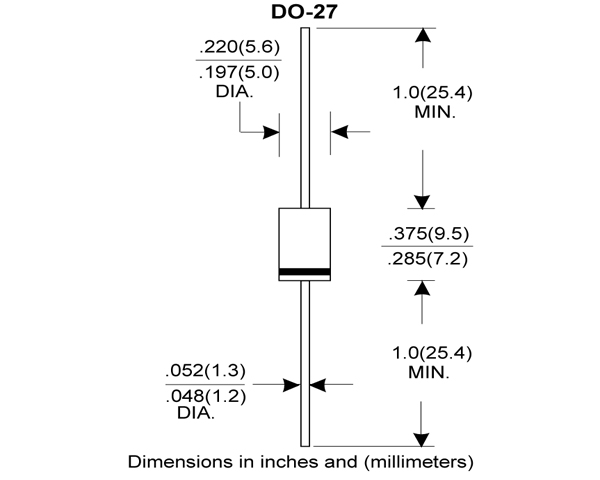

DO-27封装尺寸:

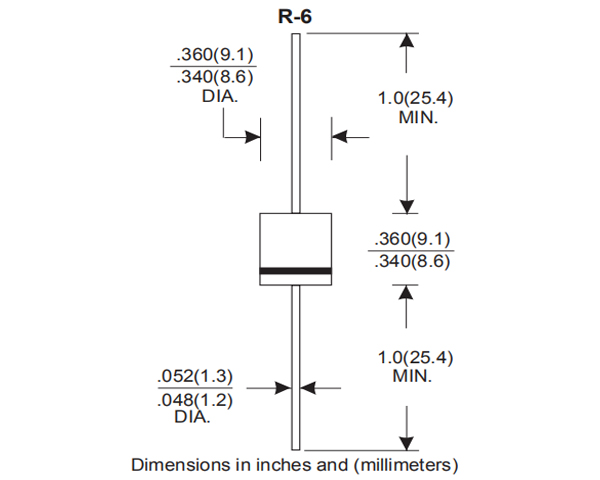

R-6封装尺寸:

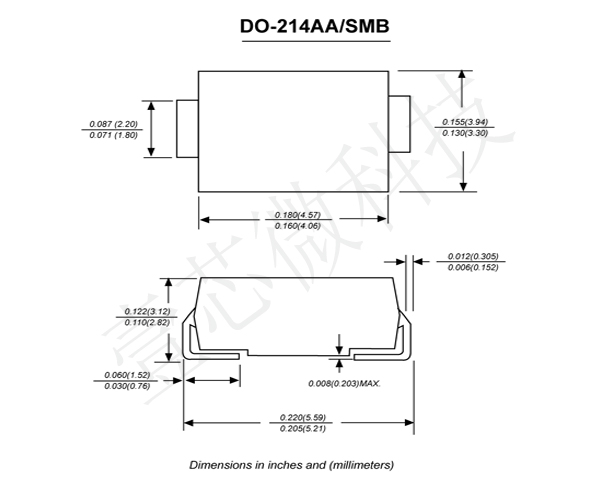

SMB封装尺寸:

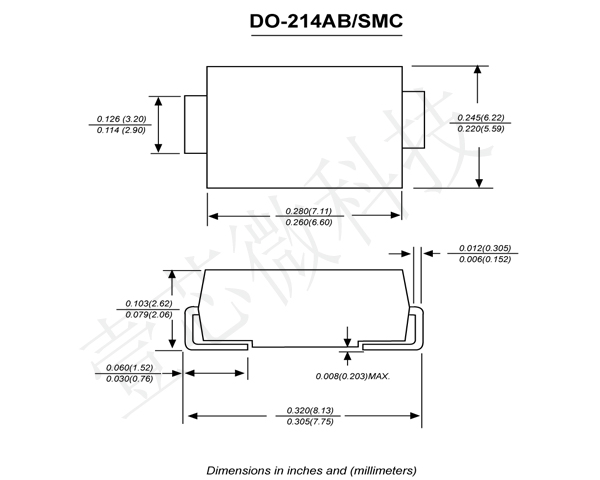

SMC封装尺寸:
