电子基础知识-三极管资料

返回列表来源:壹芯微 发布日期 2019-10-15 浏览:-

半导体三极管也称为晶体三极管,可以说它是电子电路中最重要的器件。它最主要的功能是电流放大和开关作用。三极管顾名思义具有三个电极。二极管是由一个pn结构成的,而三极管由两个pn结构成,共用的一个电极成为三极管的基极(用字母b表示)。其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。由于不同的组合方式,形成了一种是npn型的三极管,另一种是pnp型的三极管。

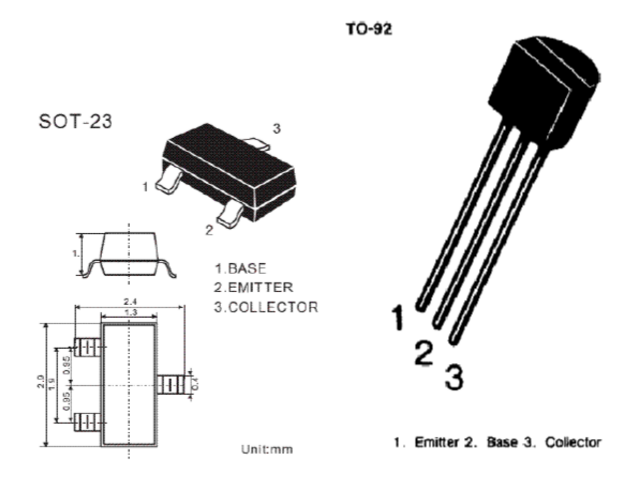

三极管的种类很多,并且不同型号各有不同的用途。三极管大都是塑料封装或金属封装,常见三极管的外观如图,大的很大,小的很小。三极管的电路符号有两种:有一个箭头的电极是发射极,箭头朝外的是npn型三极管,而箭头朝内的是pnp型。实际上箭头所指的方向是电流的方向。

电子制作中常用的三极管有90××系列,包括低频小功率硅管9013(npn)、9012(pnp),低噪声管9014(npn),高频小功率管9018(npn)等。它们的型号一般都标在塑壳上,而样子都一样,都是to-92标准封装。在老式的电子产品中还能见到3dg6(低频小功率硅管)、3ax31(低频小功率锗管)等,它们的型号也都印在金属的外壳上。我国生产的晶体管有一套命名规则,电子爱好者最好还是了解一下:

第一部分的3表示为三极管。第二部分表示器件的材料和结构,a: pnp型锗材料 b: npn型锗材料 c: pnp型硅材料 d: npn型硅材料 第三部分表示功能,u:光电管 k:开关管 x:低频小功率管 g:高频小功率管 d:低频大功率管 a:高频大功率管。另外,3dj型为场效应管,bt打头的表示半导体特殊元件。

转换仍然遵循能量守恒,它只是把电源的能量转换成信号的能量罢了。 三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时,在集电极上可以得到一个是注入电流β倍的电流,即集电极电流。集电极电流随基极电流的变化而变化,并且基极电流很小的变化可以引起集电极电流很大的变化,这就是三极管的放大作用。

三极管还可以作电子开关,配合其它元件还可以构成振荡器。
