电源模块中几种过流保护的方式普及

返回列表来源:壹芯微 发布日期 2021-01-09 浏览:-

电源模块中几种过流保护的方式普及

随着电源模块广泛应用在各个领域的电子设备,在使用过程中难免会因为其他的因素而导致出现过流、过压或者短路等现象,为了保护产品性能,电源模块都会设计有过流及短路保护功能。下面浅谈下几种过流保护的方式。

第一种:额定电流下垂型

打嗝式,自恢复。原理是检查电路看看有没有出现过流,然后反馈给控制电路关闭输出,过一定的时间如果还检查出过流,再反馈控制,直到过流消失。

第二种:恒流型

产品保持一个恒定的电流值,由于电流值比满载大,所以设计功率余量就要比标称的大。

第三种:恒功率型

当出现过流时,输出功率保持不变,电流变大,就通过减少输出电压来保护。

过流保护是当输出短路或过载时,对电源模块或负载进行保护。过流保护原理是当电网中发生相间短路故障时,电流会突然增大,电压突然下降,按线路选择性的要求,整定电流继电器的动作电流的。当线路中故障电流达到电流继电器的动作值时,电流继电器动作按保护装置选择性的要求,有选择性地切断故障线路。

对于电路过流保护一般控制方法关断式或者限流式,过流电路一般是用熔断丝限流保护或者采取采样电阻获取电路信号。保险丝限流保护广泛应用于开关电源、电源模块等电路当中,保险丝有自恢复和不可恢复的,PPTC就属于不可恢复的一种,保险丝的工作原理是电流发生异常时候,当功率升高到一定的强度时候,电流导致温度过热保险丝熔断,输入电路断开。

电源模块过流保护

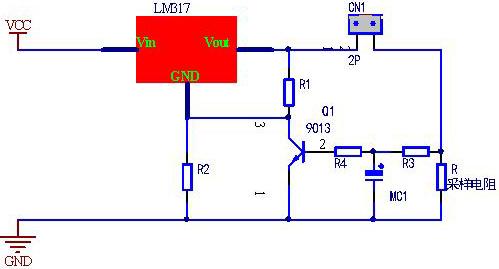

采样电阻获取限流信号保护,如上图是LM317限流保护电路,2P的连接器接负载,其中R是采样电阻,一旦电流过大,电容MC1充电,充电大于达到三极管9013的导通电压,LM317的输出电压降至它的基准电压之下,也可就是1.25V左右,从而保护负载。

过电流保护主要包括短路保护和过载保护两种类型。短路保护的特点是整定电流大、瞬时动作。电磁式电流脱扣器、继电器及熔断器常用作短路保护元件。过载保护的特点是整定电流较小、反时限动作。热继电器、延时型电磁式电流继电器常用作过载保护元件。
