电脑主板mos管的作用以及测量判断方法

返回列表来源:壹芯微 发布日期 2019-06-21 浏览:-

壹芯微作为国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,电脑主板mos管的作用以及测量判断方法,请看下方

在笔记本主板上用到的NMOS可简单分作两大类:

信号切换用MOS管: UG比US大3V---5V即可,实际上只要导通即可,不必须饱和导通。比如常见的:2N7002,2N7002E,2N7002K,2N7002D,FDV301N。

电压通断用MOS管: UG比US应大于10V以上,而且开通时必须工作在饱和导通状态。常见的有:1448,1428A,7406,7702,1660,6428L,6718L,4496,4712,6402A,3404,3456,1660,2662URH,R0392DPA,03B9DP。

PMOS管则和NMOS条件刚好相反。

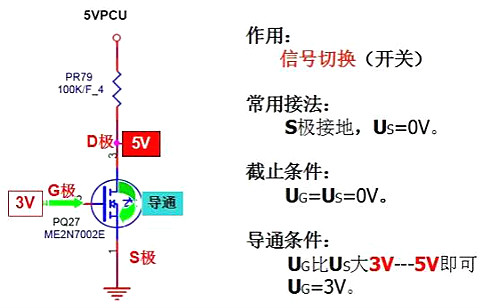

示例1:

NMOS管:2N7002E

电脑主板mos管

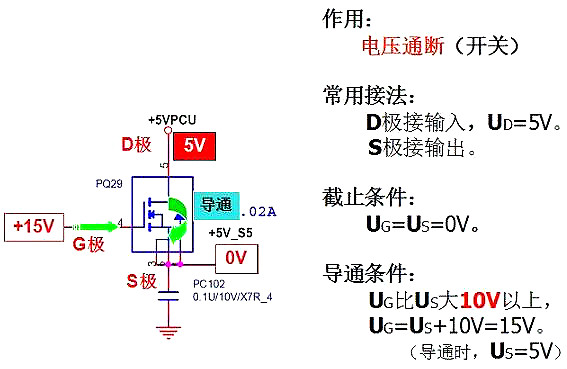

示例2:

NMOS管:7406

电脑主板mos管

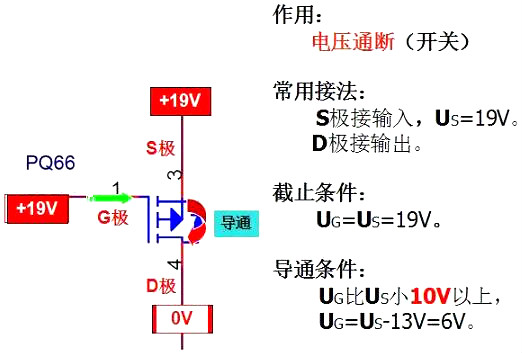

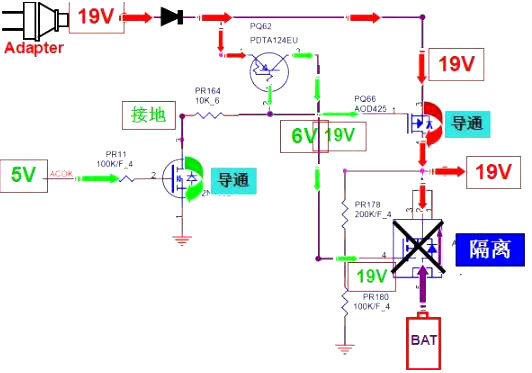

示例3:

PMOS管:425

电脑主板mos管

隔离作用:

如果我们想实现线路上电流的单向流通,比如

电脑主板mos管

方法1:加入一个二极管

电脑主板mos管

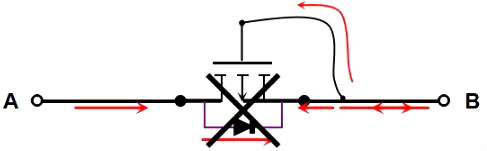

方法2:加入MOS管

电脑主板mos管

此处MOS管实现的功能就是:隔离作用。

所以,所谓的MOS管的隔离作用,其实质也就是实现电路的单向导通,它就相当于一个二级管。

但在电路中我们常用隔离MOS,是因为:

使用二级管,导通时会有压降,会损失一些电压。而使用MOS管做隔离,在正向导通时,在控制极加合适的电压,可以让MOS管饱和导通,这样通过电流时几乎不产生压降。

示例1:

PMOS管:1413 作用:隔离

电脑主板mos管

笔记本主板上的隔离,其实质是将适配器电压(+19V)和电池电压(+12V左右)分隔开来。不让它们直接相通。但又能在拔除任意一种电源时,保证电脑都有持续的供电,实现电源无缝切换。

笔记本电脑中用到的隔离MOS管只有两个。

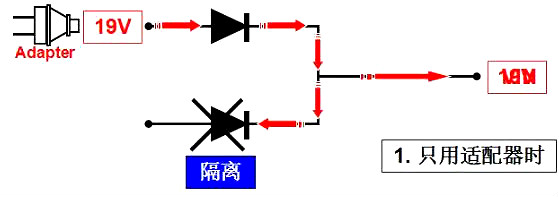

下面我们来分步讨论一下它的原理,为了方便,隔离MOS管都用二级管代替表示。

电脑主板mos管

电脑主板mos管

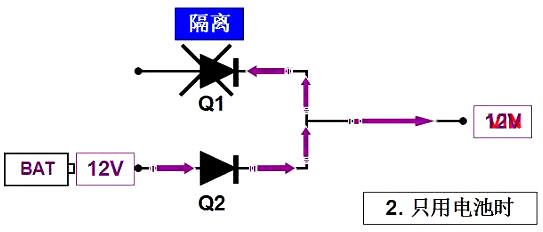

问题:为什么在不用适配器时,还要用Q1隔离12V呢?

一种解释是:

人们在使用笔记本电脑时,经常会同时插上适配器和电池。如果遇到电网停电,笔记本会自动切换到电池12V供电。这个时候适配器虽然不再供电,但仍相连在笔记本上。如果没有Q1隔离,12V电压会直接进入适配器内部的输出电路,有可能烧毁适配器。

电脑主板mos管

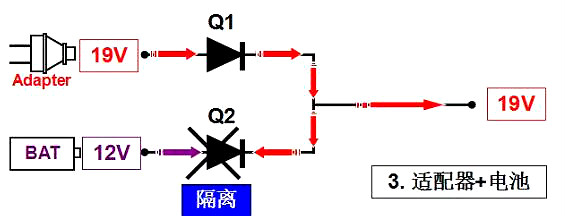

问题:如果不用Q2隔离,同时插上适配器和电池会怎样?

现象是:   大电流。

当然这只有在维修稳压电源上才可以看到:电流直接达到稳压电源的最大值6A以上,短路灯狂闪。

不用Q2隔离,或者是Q2被击穿短路时大电流的原因

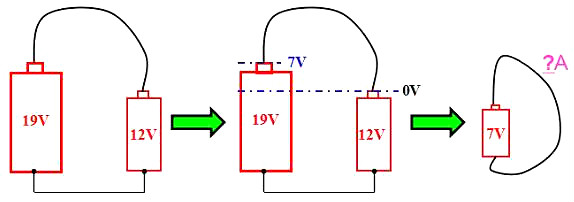

电池电压一般是在12V以下,我们就将其看作12V。19V电源呢,我们也可以当作一个大电池,那么一个19V的电池和一个12V的电池如下相连,导线中电流会是多少呢?

电脑主板mos管

经过两次等效,就相当于将一根导线两端接到7V电池的两端。

导线的电阻极小,如果我们认为它是0.1欧姆。那么在导线中流过的电流会是70A

稳压电源的最大电流一般是6A左右,所以会出现大电流报警。

而正常的电池充电电压是经过芯片精密控制的,一般只比电池实际电压高出一点点,以保证电流不会过大造成电池过分发热。

当Q2隔离管击穿短路后,长时间的超负荷工作,极有可能损坏适配器。

MOS管作用总结:

如果MOS管用作开关时,(不论N沟道还是P沟道),一定是寄生二极管的负极接输入边,正极接输出端或接地。否则就无法实现开关功能了。

所以,N沟道一定是D极接输入,S极接输出或地。

P沟道则相反,一定是S极接输入,D极接输出。

如果MOS管用作隔离时,(不论N沟道还是P沟道),寄生二极管的方向一定是和主板要实现的单向导通方向一致。

笔记本主板上用PMOS做隔离管的最常见,但也有极少的主板用NMOS来实现。
