电路设计中怎么选择二极管

返回列表来源:壹芯微 发布日期 2019-03-08 浏览:-

壹芯微作为国内专业生产二极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分析一些知识或者客户的一些问题,来出来分享,今天我们分享的是,电路设计中怎么选择二极管,请看下方

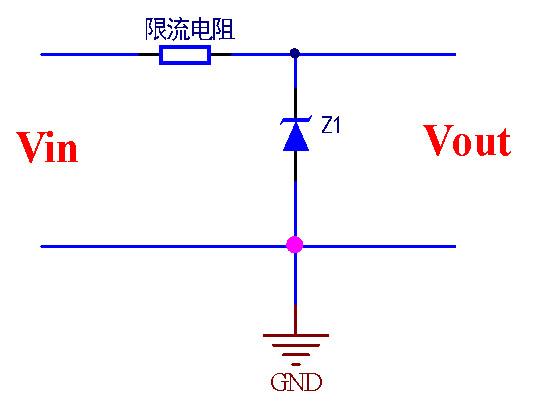

电路当中二极管有很多类型,也有很多型号,那么对于不同的二极管在不同的电路选择是不同的。下面介绍几种常用的二极管在电路当中如何选择1、对于稳压二极管顾名思义就是起到稳压的作用,它是一种利用到达临界时候反向击穿电压前具有很高电阻的的一种二极管,并且随着电流的增大电压会保持不变,那么对于选用二极管时候要考虑到流过稳压管的反向电流,一般会串联一个限流电阻,还要考虑另一个因素,那就是功率。例如对于输入最大为24V电压,要求输出5V/20mA,那么稳压管可选择5.1V的,功率大于0.1W的稳压管即可,可以用IN4733或者IN5231。

整流二极管

2、对于整流二极管整流二极管作用是把交流变成直流电的过程,那么对于此类二极管选择参数有:击穿电压VB、最大平均整流电流IF、最高反向工作电压VR等,例如对于HER308,这是一种快恢复二极管,它的反向峰值电压以及最大直流电压都是1000V,特点是快速开关效率高,因此在开关电源当中最重要的是频率,如果对于工频领域则选用一般整流二极管既可以了,只要耐压要求一般都合适

整流二极管

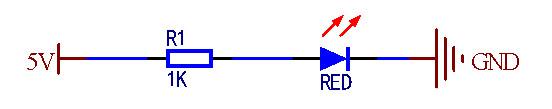

3、对于普通发光二极管发光二极管有一个反向耐压Vf以及一个正向电流If,接入电路当中电压不能过高,要不然会被击穿,电流也不能太大,太大会烧坏,需要串联限流电阻,电阻R=(U-Vf)/If。例如对于输入5V电压,发光二极管压降为0.7V,所需要的LED电流为5mA,那么限流电阻为860Ω,取整数为1K。

整流二极管

壹芯微科技针对二极管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
