常用整流二极管型号有哪些?以及对应的参数【齐全】

返回列表来源:壹芯微 发布日期 2018-08-30 浏览:-

  一直有客户问到整流二极管型号有哪些,今天整理了一份常用整流二极管型号,以及对应的参数,方便给遇到相似问题的客户朋友参考选型

型号   电流  电压   压降  封装

1N4001  1A   50V  1.0V  DO-41

1N4002  1A   100V  1.0V  DO-41

1N4003  1A   200V  1.0V  DO-41

1N4004  1A   400V  1.0V  DO-41

1N4005  1A   600V  1.0V  DO-41

1N4006  1A   800V  1.0V  DO-41

1N4007  1A   1000V  1.0V  DO-41

15391  1.5A  50V   1.0V  DO-15

15392  1.5A  100V  1.0V  DO-15

15393  1.5A  200V  1.0V  DO-15

15395  1.5A  400V  1.0V  DO-15

15396  1.5A  500V  1.0V  DO-15

15397  1.5A  600V  1.0V  DO-15

15398  1.5A  800V  1.0V  DO-15

15399  1.5A  1000V  1.0V  DO-15

RL201  2.0A  50V   1.0V  DO-15

RL202  2.0A  100V  1.0V  DO-15

RL203  2.0A  200V  1.0V  DO-15

RL204  2.0A  400V  1.0V  DO-15

RL205  2.0A  600V  1.0V  DO-15

RL206  2.0A  800V  1.0V  DO-15

RL207  2.0A  1000V  1.0V  DO-15

1N5400  3.0A  50V   1.0V  DO-27

1N5401  3.0A  100V  1.0V  DO-27

1N5402  3.0A  200V  1.0V  DO-27

1N5404  3.0A  400V  1.0V  DO-27

1N5406  3.0A  600V  1.0V  DO-27

1N5407  3.0A  800V  1.0V  DO-27

1N5408  3.0A  1000V  1.0V  DO-27

6A1    6.0A  100V   1.0V  R-6

6A2    6.0A  200V   1.0V  R-6

6A4    6.0A  400V   1.0V  R-6

6A6    6.0A  600V   1.0V  R-6

6A8    6.0A  800V   1.0V  R-6

6A10   6.0A  1000V   1.0V  R-6

10A1   10.0A  100V   1.0V  R-6

10A2   10.0A  200V   1.0V  R-6

10A4   10.0A  400V   1.0V  R-6

10A6   10.0A  600V   1.0V  R-6

10A8   10.0A  800V   1.0V  R-6

10A10  10.0A  1000V   1.0V  R-6

15A1   15.0A  100V   1.0V  R-6

15A2   15.0A  200V   1.0V  R-6

15A4   15.0A  400V   1.0V  R-6

15A6   15.0A  600V   1.0V  R-6

15A8   15.0A  800V   1.0V  R-6

15A10  15.0A  1000V   1.0V  R-6

20A1   20.0A  100V   1.0V  R-6

20A2   20.0A  200V   1.0V  R-6

20A4   20.0A  400V   1.0V  R-6

20A6   20.0A  600V   1.0V  R-6

20A8   20.0A  800V   1.0V  R-6

20A10  20.0A  1000V   1.0V  R-6

M1     1A    50V  1.0V  SMA

M2     1A    100V  1.0V  SMA

M3     1A    200V  1.0V  SMA

M4     1A    400V  1.0V  SMA

M5     1A    600V  1.0V  SMA

M6     1A    800V  1.0V  SMA

M7     1A    1000V  1.0V  SMA

S2A    2.0A   50V   1.0V  SMA,SMB,SOD-123

S2B    2.0A   100V  1.0V  SMA,SMB,SOD-123

S2D    2.0A   200V  1.0V  SMA,SMB,SOD-123

S2G    2.0A   400V  1.0V  SMA,SMB,SOD-123

S2J    2.0A   600V  1.0V  SMA,SMB,SOD-123

S2K    2.0A   800V  1.0V  SMA,SMB,SOD-123

S2M    2.0A   1000V  1.0V  SMA,SMB,SOD-123

S3A    3.0A   50V   1.0V  SMA,SMB,SMC

S3B    3.0A   100V  1.0V  SMA,SMB,SMC

S3D    3.0A   200V  1.0V  SMA,SMB,SMC

S3G    3.0A   400V  1.0V  SMA,SMB,SMC

S3J    3.0A   600V  1.0V  SMA,SMB,SMC

S3K    3.0A   800V  1.0V  SMA,SMB,SMC

S3M    3.0A   1000V  1.0V  SMA,SMB,SMC

S6B    6.0A   100V   1.0V  SMB,SMC

S6D    6.0A   200V   1.0V  SMB,SMC

S6G    6.0A   400V   1.0V  SMB,SMC

S6J    6.0A   600V   1.0V  SMB,SMC

S6K    6.0A   800V   1.0V  SMB,SMC

S6M    6.0A   1000V   1.0V  SMB,SMC

S10B   10.0A   100V   1.0V  SMB,SMC

S10D   10.0A   200V   1.0V  SMB,SMC

S10G   10.0A   400V   1.0V  SMB,SMC

S10J   10.0A   600V   1.0V  SMB,SMC

S10K   10.0A   800V   1.0V  SMB,SMC

S10M   10.0A   1000V  1.0V  SMB,SMC

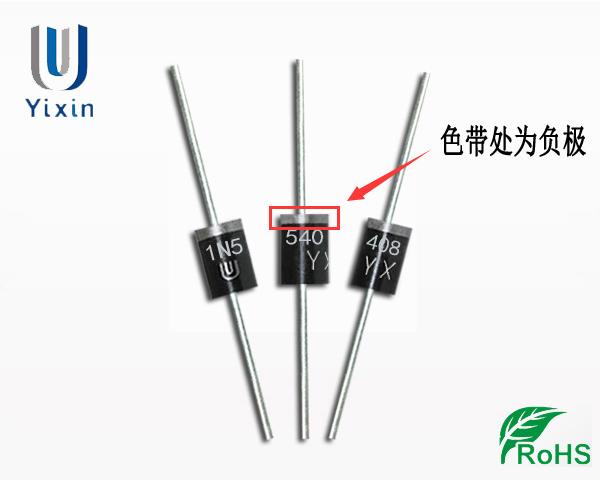

插件正负极

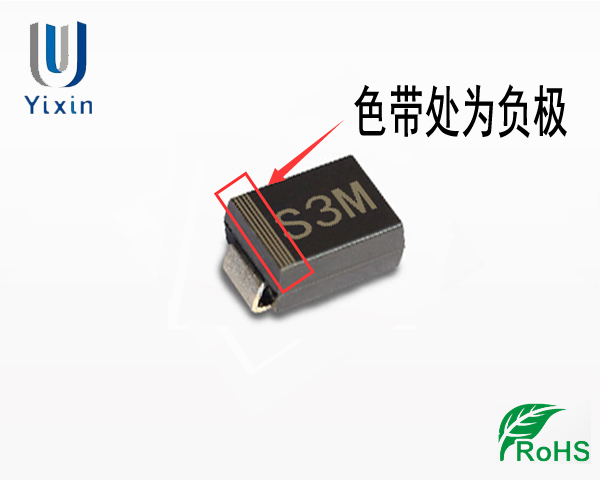

贴片正负极
