初学者的十大简单电子电路知识

返回列表来源:壹芯微 发布日期 2019-11-27 浏览:-

通常,早期项目的成功在工程专业学生的电子领域中起着至关重要的作用。许多学生由于第一次尝试失败而放弃了电子产品。在几次失败之后,学生一直误以为今天运行的这些项目明天可能无法运行。因此,我们建议初学者从以下项目开始,这些项目将在您第一次尝试时提供输出,并为您自己的工作提供动力。在继续之前,您应该了解面包板的工作原理和用法。本文为面向工程专业的学生的初学者和小型项目提供了十大简单的电子电路,以下电路分为基本和小类。

面向初学者的十大简单电子电路

下面讨论的十大简单电子电路列表对于初学者在练习时非常有帮助,这些电路的设计有助于处理复杂的电路。

简单电子电路

简单电子电路

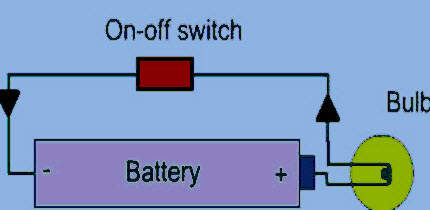

直流照明电路

直流电源用于具有两个端子即阳极和阴极的小型LED。阳极为+ ve,阴极为-ve。这里,灯用作负载,其具有两个端子,例如正极和负极。灯的+ ve端子连接到电池的阳极端子,而电池的–ve端子连接到电池的–ve端子。电线之间连接有一个开关,用于向LED灯泡提供直流电。

简单电子电路

直流照明电路

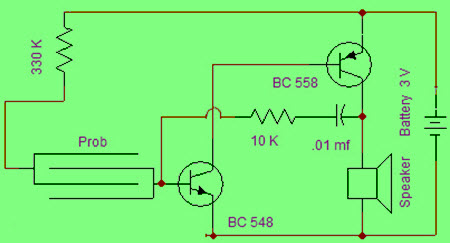

雨警

以下的雨水回路用于在下雨时发出警报。该电路用于家庭中,以保护他们大部分时间在工作时洗衣服和其他容易受雨淋的物品。构建此电路所需的组件是探针。10K和330K电阻,BC548和BC 558晶体管,3V电池,01mf电容器和扬声器。

简单电子电路

雨警

每当雨水与上述电路中的探头接触时,电流就会流过该电路以使Q1(NPN)晶体管有效,并且Q1晶体管也使Q2晶体管(PNP)变为活动状态。因此,Q2晶体管导通,然后流过扬声器的电流产生蜂鸣声。直到探头与水接触,此过程才会一次又一次地重复。上述电路中内置的振荡电路可以改变音调的频率,从而可以改变音调。

简单的温度监控器

当电池电压降至9伏以下时,该电路使用LED指示。该电路非常适合监视12V小型电池的电量。这些电池用于防盗警报系统和便携式设备。该电路的工作取决于T1晶体管基极的偏置。

简单电子电路

简单的温度监控器

当电池电压超过9伏时,基极-发射极端子上的电压将相同。这样可以使晶体管和LED保持关闭状态。当电池电压由于利用率而降至9V以下时,由于C1电容器已充满电,T1晶体管的基极电压下降,而其发射极电压保持不变。在这一阶段,T1晶体管的基极端变为+ ve并导通。C1电容器通过LED放电。

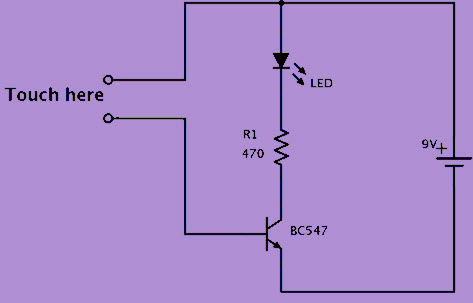

触摸传感器电路

触摸传感器电路由三个组件组成,例如电阻器,晶体管和发光二极管。此处,电阻和LED均与正电源串联连接到晶体管的集电极端子。选择一个电阻以将LED的电流设置为20mA左右。现在在两个裸露的末端给出连接,一个连接到+ ve电源,另一个连接到晶体管的基极端子。现在,用手指触摸这两根线。用手指触摸这些电线,然后LED点亮!

简单电子电路

触摸传感器电路

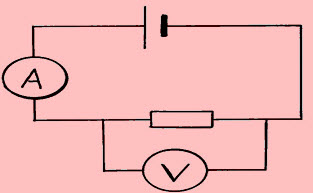

万用表电路

万用表是必不可少的,简单且基本的电路,用于测量电压,电阻和电流。它还用于测量直流和交流参数。万用表包括一个与电阻串联的检流计。可以通过将万用表的探头跨过电路来测量跨电路的电压。万用表主要用于电动机绕组的连续性。

简单电子电路

万用表电路

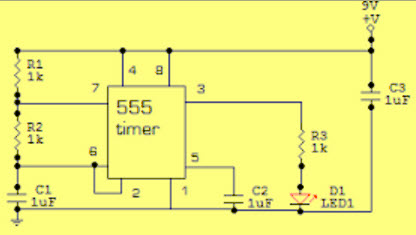

LED闪光灯电路

LED闪光灯的电路配置如下所示。以下电路由555定时器和集成电路等最受欢迎的组件之一构成。该电路会定期使LED的ON和OFF闪烁。

简单电子电路

LED闪光灯电路

电容和两个晶体管从电路中的左到右设置时间,这需要花费时间来打开或关闭LED。通过更改为电容器充电以激活计时器所需的时间。IC 555计时器用于确定LED保持开启和关闭的时间。它内部包括一个困难的电路,但由于它被封装在集成电路中。这两个电容器位于计时器的右侧,这是计时器正常工作所必需的。最后一部分是LED和电阻。电阻器用于限制LED上的电流,所以不会损坏。

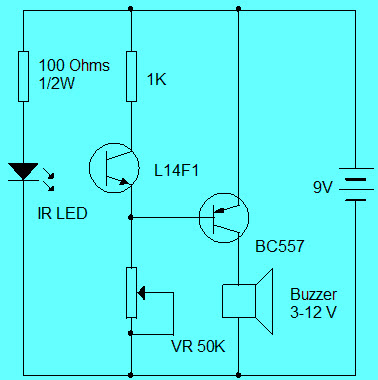

隐形防盗报警器

隐形防盗报警器的电路装有一个光电晶体管和一个IR LED。当红外线路径中没有障碍物时,警报将不会产生蜂鸣声。当有人越过红外光束时,就会产生警报声。如果将光电晶体管和红外LED封装在黑色管中并正确连接,则电路范围为1米。

简单电子电路

隐形防盗报警器

当红外光束落在L14F1光电晶体管上时,它将使BC557(PNP)保持不导通,并且在这种情况下蜂鸣器将不会发出声音。当红外线束破裂时,光电晶体管将关闭,从而允许PNP晶体管工作并且蜂鸣器响起。将光电晶体管和红外LED固定在正确的位置,使蜂鸣器静音。调整可变电阻以设置PNP晶体管的偏置。在这里也可以使用其他类型的光电晶体管代替LI4F1,但L14F1更敏感。

LED电路

发光二极管是发光的小组件。使用LED有很多优点,因为它非常便宜,易于使用,并且通过其指示我们可以很容易地了解电路是否正常工作。

在正向偏置条件下,穿过结的空穴和电子来回移动。在此过程中,他们将合并或互相淘汰。一段时间后,如果电子从n型硅移动到p型硅,则该电子将与空穴结合并消失。它使一个完整的原子更稳定,因此它将以光子的形式产生少量能量。

在反向偏置条件下,正电源将带走结中存在的所有电子。并且所有孔都将向负极端子抽出。因此,该结耗尽了电荷载流子,电流将不会流过它。

阳极是长针。这是您连接到最正电压的引脚。阴极引脚应连接到最负电压。必须正确连接它们,LED才能工作。

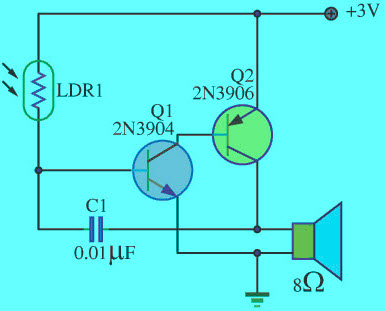

使用晶体管的简单光敏节拍器

任何产生常规的,节制的滴答声(节拍,点击)的设备,我们都可以将其称为节拍器(每分钟可设置的节拍)。这里的滴答声是指固定的,规则的听觉脉搏。在某些节拍器中还包括诸如摆摆的同步视觉运动。

简单电子电路

使用晶体管的简单光敏节拍器

这是使用晶体管的简单光敏节拍器电路。该电路中使用了两种晶体管,即编号为2N3904和2N3906的晶体管构成了原点频率电路。扬声器中的声音会随着声音的频率而增加和降低。在该电路中使用了LDR。LDR表示光敏电阻,也可以称为光敏电阻或光电池。LDR是一个光控可变电阻器。

如果入射光强度增加,则LDR的电阻将降低。这种现象称为光电导性。当前导闪光灯到达暗室中靠近LDR的位置时,它会接收到光线,然后LDR的电阻会下降。那会增强或影响原点的频率,即声音频率电路。木材不断地通过电路中的频率变化来抚摸音乐。只需查看上述电路即可了解其他详细信息。

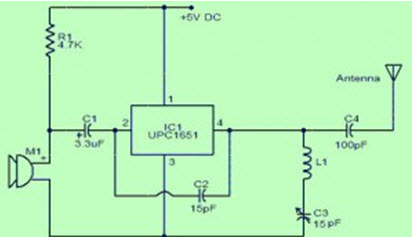

使用UPC1651的FM发射器

使用UPC1651 的FM发射器电路如下所示。该电路由UPC1651 IC构建。该芯片是宽带硅放大器,具有频率响应(1200MHz)和功率增益(19dB)。

简单电子电路

使用UPC1651的FM发射器

该芯片可以在5伏直流电下工作。从麦克风接收到的音频信号通过电容器'C1'馈送到芯片的i / p引脚2。在此,下面的电路电容器用作噪声滤波器。

调制的FM信号将在IC的引脚4(输出引脚)上提供。在这里,“ C3”电容器和“ L1”电感器形成了构建振荡所需的LC电路。可以通过调节电容器“ C3”来更改发射器频率。

对于那些对设计其简单电子电路感兴趣的初学者而言,这一切都是关于排名前10的简单电子电路。我们希望这些类型的电路对初学者和工程专业的学生都有帮助。
