与非门是与门和非门的结合，先进行与运算，再进行非运算。与非运算输入要求有两个，如果输入都用0和1表示的话，那么与运算的结果就是这两个数的乘积。如1和1（两端都有信号），则输出为0；1和0，则输出为1；0和0，则输出为1。与非门的结果就是对两个输入信号先进行与运算，再对此与运算结果进行非运算的结果。简单说，与非与非，就是先与后非。

电工学里一种基本逻辑电路，是与门和非门的叠加，有两个输入和一个输出。CMOS电路中的逻辑门有非门、与门、与非门、或非门、或门、异或门、异或非门，施密特触发门、缓冲器、驱动器等。与非门则是当输入端中有1个或1个以上是低电平时，输出为高电平；只有所有输入是高电平时，输出才是低电平

与非门芯片：74ls系列：74ls00、74LS20，CMOS系列：CD4011

cmos与非门电路原理知识

CMOS反相器具有以下的特点：MT28F320J3RG-11MET静态功耗低，动态功耗接近逻辑摆：幅约为UD，具南较大悄、逻辑于LSUL电路（低功耗肖特基电路）；摆幅；电路抗干扰能力强；工作速度快，高速CMOS电路的工作速度接近于LSTTL电路；工作电压范围宽，4000系列的电源电压范围为3N18V，74HC系列的电源电压范围为2—6V;工艺复杂，成本高。

以CMOS反相器为基础，构成的CMOS与非门电路如图1所示。它由两个P沟道MOS管和两个N沟道MOS管构成。负载管P沟道MOS管VT3与VT4并联，驱动管N沟道MOS管VT1与Vrl3串联。该电路具有与非功能，逻辑表达式为F= AB。

以CMOS反相器为基础，构成的CMOS或非门电路如图2所示。它由两个P沟道MOS管和两个N沟道MOS管构成。负载管P沟道MOS管VT3与VT4串联，驱动管N沟道MOS管VT1与Vrl2并联。该电路具有或非功能，逻辑表达式为F=A+B。

图1  CMOS与非门电路

图2  CMOS或非门电路

由于组成门电路的MOS管的串并联关系，会导致MOS管导通电阻的变化，破坏了CMOS电路的对称性，引起电路噪声容限的降低，输出波形不对称。为了解决这些问题．在上述基本CMOS门电路的基础上，在电路输入、A输出端增加反相器，从而构成了带缓冲的CMOS门电路。

CMOS与非门电路输入管

输入端CMOS与非门电路，其中包括两个串联的N沟道增强型MOS管和两个并联的P沟道增强型MOS管。每个输入端连到一个N沟道和一个P沟道MOS管的栅极。当输入端A、B中只要有一个为低电平时，就会使与它相连的NMOS管截止，与它相连的PMOS管导通，输出为高电平；仅当A、B全为高电平时，才会使两个串联的NMOS管都导通，使两个并联的PMOS管都截止，输出为低电平。

因此，这种电路具有与非的逻辑功能，即，n个输入端的与非门必须有n个NMOS管串联和n个PMOS管并联。

cmos与非门电路真值表、逻辑符号及如何实现

1、真值表

与非门真值表

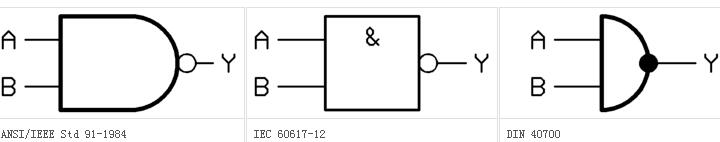

2、逻辑符号

3、如何实现

开关逻辑图

CMOS逻辑
