AO3401,AO3401场效应管参数,引脚图,AO3401规格书中文资料 - 壹芯微

返回列表来源:壹芯微 发布日期 2022-02-11 浏览:-

AO3401,AO3401场效应管参数,引脚图,AO3401规格书中文资料 - 壹芯微

产品型号:AO3401

描述:MOSFET,P-CH,30V,4A,SOT23-3

详细描述:表面贴装型P通道,30V,4A(Ta),1.4W(Ta),SOT-23-3

制造商:Shenzhen Yixinwei Technology Co.,Ltd

供应商:深圳市壹芯微科技有限公司

规格书:AO3401规格书

AO3401引脚图

AO3401引脚图

AO3401电路符号

AO3401电路符号

AO3400产品属性

类型

描述

类别

分立半导体产品

晶体管 - FET,MOSFET - 单个

制造商

Shenzhen Yixinwei Technology Co.,Ltd

系列

-

包装

卷带(TR)

零件状态

不适用于新设计

FET 类型

P 通道

技术

MOSFET(金属氧化物)

漏源电压(Vdss)

30 V

25°C 时电流 - 连续漏极 (Id)

4A(Ta)

驱动电压(最大 Rds On,最小 Rds On)

2.5V,10V

不同 Id、Vgs 时导通电阻(最大值)

50 毫欧 @ 4A,10V

不同 Id 时 Vgs(th)(最大值)

1.3V @ 250µA

不同 Vgs 时栅极电荷 (Qg)(最大值)

14 nC @ 10 V

Vgs(最大值)

±12V

不同 Vds 时输入电容 (Ciss)(最大值)

645 pF @ 15 V

FET 功能

-

功率耗散(最大值)

1.4W(Ta)

工作温度

-55°C ~ 150°C(TJ)

安装类型

表面贴装型

供应商器件封装

SOT-23-3

封装/外壳

TO-236-3,SC-59,SOT-23-3

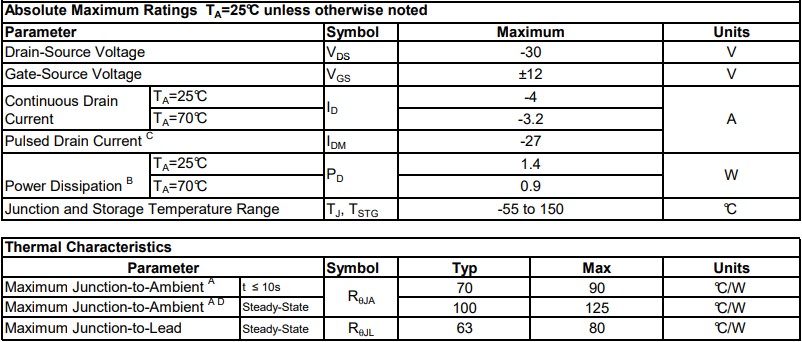

AO3401绝对最大额定参数

AO3401绝对最大额定参数

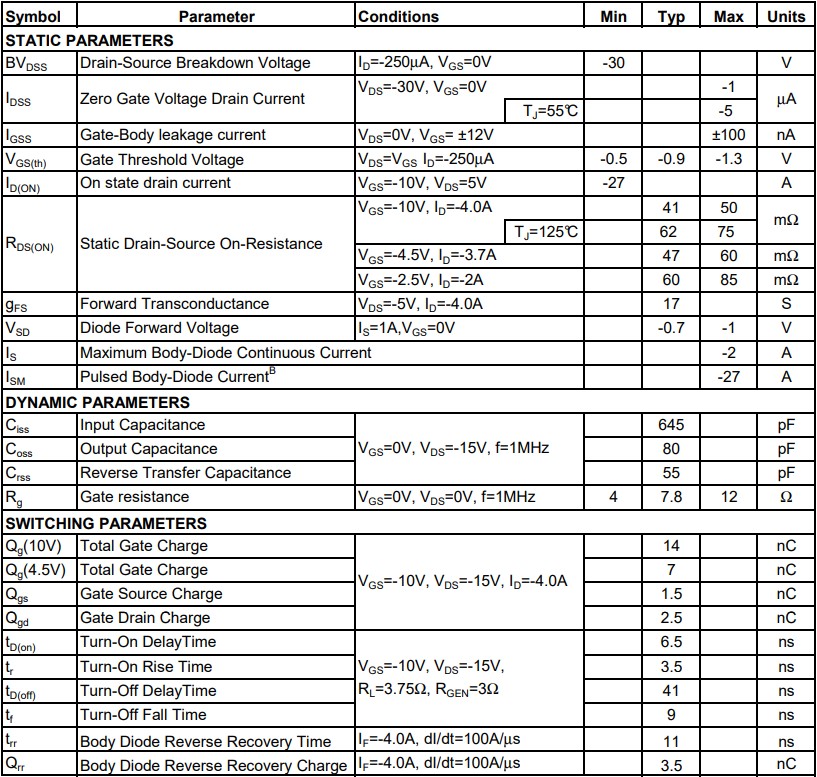

AO3401电气特性

AO3401电气特性
