1n4148是什么二极管-1n4148可以用什么型号代替

返回列表来源:壹芯微 发布日期 2019-08-27 浏览:-

1n4148是什么二极管

1N4148是一种小型的高速开关二极管,开关比较迅速,广泛用于信号频率较高的电路进行单向导通隔离,通讯、电脑板、电视机电路及工业控制电路 。

1n4148

1n4148的特点

1、非常通用的一种高频开关二极管。包括DO35、LL34、SOD323、SOT23、0805封装均有。

2、75V反向耐压和150mA平均正向电流,非常适合一般场合做普通整流用。

3、4pF的结电容和4nS的反向恢复时间足够满足多数场合使用。

4、非常易于获得,以及价格低廉,通用性极广的一个小信号高频二极管。

1n4148的参数

电流:正常正向电流 If:150mA ; 最大正向电流 Imax:300mA; 最大重复峰值电流 Ifs:450mA

电压:最大重复峰值电压 Umax:100V; 最大连续反向电压 Urrm:75V; 最大正向电压 Uf :1V

时间:反向恢复时间 trr :4ns

功率:最大功耗 Ptot:500mW

封装:玻璃封装:SOD-27(DO-35)

针脚数:2

外径:1.85mm

外部长度(高度):4.25mm

结温:最高结温 Tj :200℃

表面安装器件:轴向引线

1n4148

1n4148可以用什么代替

N4150、IN4152、IN4448等二极管能代替 IN4148开关二极管。

1n4148二极管的应用

举例:二极管1N4148在话机检修中的巧妙运用详解。

一部电话坏了,有时候毛病有点怪,既使查到了原因,却找不出经济,有效的解决办法。其实,只需要在弄懂其工作原理的基础上,将电路稍做修改,或增加一点元件,许多问题都可迎刃而解。

下面介绍二极管1N4148在检修电话机中的巧妙运用。

1、HA2998(14)P/TSD-LCD话机,接通外线后,第一次取机时,如果先使用免提,免提取机无效,只有等到使用手柄后,再按免提时才有效。

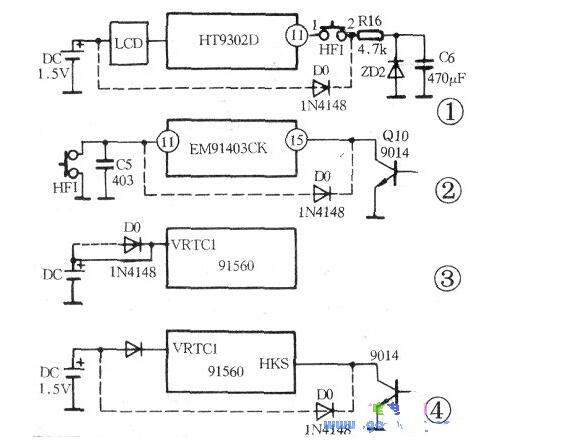

原因:由于刚接通外线,又未取机,所以就没有回路给拨号集成块电源滤波电容C6(如图1所示)充电,所以当按下免提HFI时,C6就没有能量释放给拨号集成块HT9302D的(11)脚,因此,此时按下免提取机无效。

解决办法:从显示屏用的电池正端取电压。如图1虚线部分所示,经1N4148隔离后,加至HFI的2端,问题解决。

原理:未取机时,电压由5号电池通过D0(1N4148)提供给HFI的2端,随时等待机主使用免提功能,并通过R16对06充电;取机时,06两端电压升至5.1V,并通过R16加至二极管D0,由于D0反向截止,所以对电池及LCD显示电路毫无影响。

2、HA9999(7)P/TSD- LCD话机,免提拨号正常.但手柄拨号无反应。

原因:拨号集成块EM91403CK坏,手柄拨号时,未能将接收拨号的命令打开。

解决办法:在免提输入端与手柄启动端之间跨接一个1N4148二极管(如图2虚线部分所示)之后,手柄拨号正常。

原理:这是借用免提取机拨号通道来完成手柄拨号。即手柄取机时,Q10饱和,送出低电平的HFS。此时,二极管D0(1N4148)获得低电平而导通,将低电平送至EM91403CK的免提输入端(11)脚,打开免提通道,实现了手柄拨号。

3、HA9999(7)P/TSDL-LCD话机,取机无音。

原因:1.5V电池无电压且内部短路,将供液晶屏幕显示用的VRTC1电源脚接地,导致拨号集成块91560不工作(如图3所示)。

解决办法:在电池正端接入一个D0(1N4148)二极管,把原连线去掉(如图3虚线部分所示)后,怪病解除。

原理:既使电池再短路,由于二极管1N4148的反向截止隔离作用,91560照样工作。

4、HA9999(7)P/TSDL-LCD话机,待机状态时,液晶屏幕仍处于等待拨号或计时状态。

原因:拨号集成块91560不良。

解决办法:在9014三极管C极输出端与电池之间接入一个D0(1N4148)的二极管(如图4虚线部分所示)后,显示状态正常。

原理:在待机状态时,9014不工作,由1N4148送来一个HKS信号至91560,使屏幕处于显示生活时间状态;当取机时,9014工作进入饱和状态,将HKS、1N4148短路入地,使屏幕处于等待拨号状态,由于1N4148,9014的ce结均存在一定的阻抗,所以对电池无影响。

1n4148
