1.5V升3V芯片以及电路图,DC-DC升压IC

返回列表来源:壹芯微 发布日期 2021-01-12 浏览:-

1.5V升3V芯片以及电路图,DC-DC升压IC

1.5V升3V的升压芯片,3V给LED供电,或者单片机模块供电等。

PW5200A工作频率为1.4MHZ。轻载时自动PWM/PFM模式切换,提高效率。

PW5200A能够提供2.5V和5V之间的可调输出电压,内部同步整流开关,节省了肖特基的情况下提高了效率。PW5200A的输入电压是1V-4.4V之间,适合1-2节干电池或者锂电池输入。

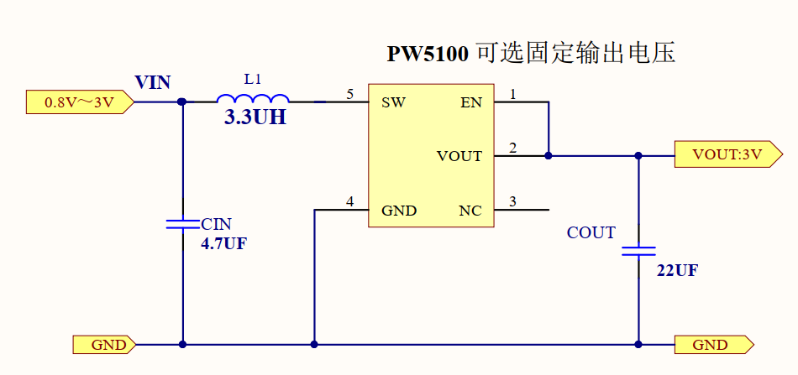

PW5100是同步升压芯片,输入电压范围0.7V-5.5V,输出电压固定3.3V,3V,5V等。超低功耗升压芯片

1.5V升3V芯片

1.5V升3V芯片

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
