「12N65」场效应mos管三个引脚区分的方法

型号：12N65(12A,650V)

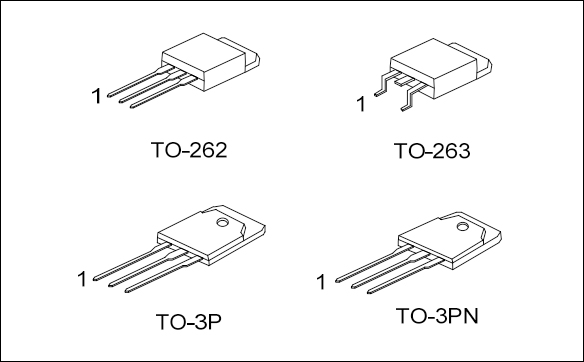

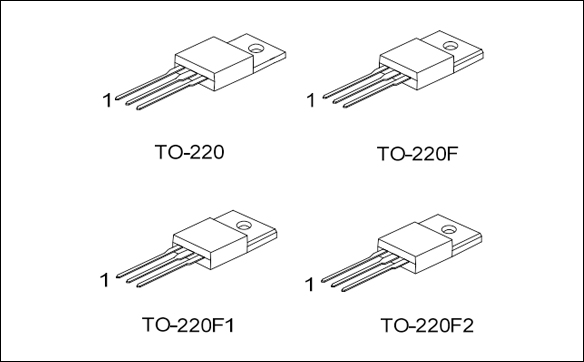

封装：TO-220/TO-220F/ITO-220/TO-262/TO-263/TO-3P/TO-3PN

品牌：壹芯微|类型：场效应管MOSFET

多种封装 尺寸不同 参数一致 免费样品 欢迎咨询

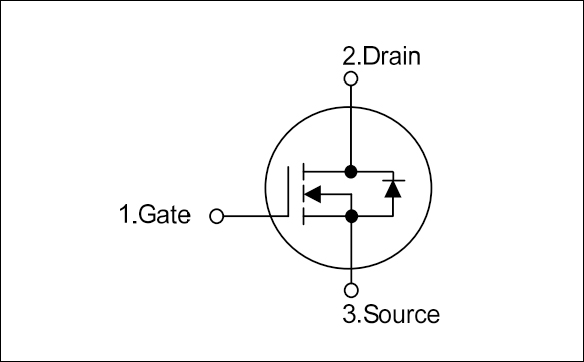

mos管三个引脚区分：

G极比较好认，为中间的一脚；S极，不论是p沟道还是N沟道，两根线相交的就是；D极，不论是p沟道还是N沟道，是单独引线的那边。

判定栅极G：

将万用表拨至R×1k档，用万用表的负极任意接一电极，另一只表笔依次去接触其余的两个极，测其电阻。若两次测得的电阻值近似相等，则负表笔所接触的为栅极，另外两电极为漏极和源极。漏极和源极互换，若两次测出的电阻都很大，则为N沟道；若两次测得的阻值都很小，则为P沟道。

判定源极S、漏极D：

在源-漏之间有一个PN结，因此根据PN结正、反向电阻存在差异，可识别S极与D极。用交换表笔法测两次电阻，其中电阻值较低（一般为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。
