整流桥的原理图文介绍

整流桥的原理图文介绍

整流桥一般带有足够大的电感性负载， 因此整流桥不出现电流断续。一般整流桥应用时, 常在其负载端接有平波电抗器, 故可将其负载视为恒流源。

多组三相整流桥相互连接，使得整流桥电路产生的谐波相互抵消。按整流变压器的类型可以分为传统的多脉冲变压整流器和自耦式多脉冲变压整流器。传统的多脉冲变压整流器采用隔离变压器实现输入电压和输出电压的隔离，但整流变压器的等效容量大，体积庞大。

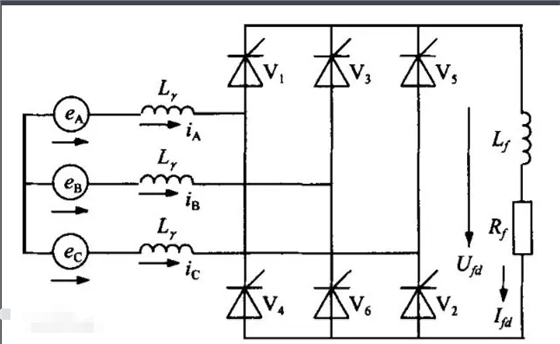

如右图1所示，整流桥由控制器的控制角控制, 当控制角为0°～90°时， 整流桥处于整流状态, 输出电压的平均值为正;当控制角为90°～180°-γ时 (γ为换弧角) ，整流桥处于逆变状态，输出电压的平均值为负。

有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。

整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。四个引脚中，两个直流输出端标有 ＋ 或 － ，两个交流输入端有 ～ 标记。

应用整流桥时，主要考虑它的最大工作电流和 最大反向电压 。

整流桥通常是由两只或四只整流硅芯片作桥式连接，两只的为半桥，四只的则称全桥。外部采用绝缘朔料封装而成，大功率整流桥在绝缘层外添加锌金属壳包封，增强散热性能。

** 一、** 整流桥定义

整流桥就是将整流管封在一个壳内了，分全桥和半桥。全桥是将连接好的桥式整流电路的四个二极管封在一起。半桥是将两个二极管桥式整流的一半封在一起，用两个半桥可组成一个桥式整流电路，一个半桥也可以组成变压器带中心抽头的全波整流电路， 选择整流桥要考虑整流电路和工作电压。

** 二、** 整流桥作用
