肖特基二极管常见型号及作用-壹芯微二极管

2017年05月13日13:40

肖特基(Schottky)二极管,又称肖特基势垒二极管(简称 SBD),它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短(可以小到几纳秒),正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管,也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。

1.肖特基Schottky)二极管的正向压降比快恢复二极管正向压降低很多,所以自身功耗较小,效率高。2.由于反向电荷恢复时间极短,所以适宜工作在高频状态下。3.能耐受高浪涌电流。4.目前市场上常见的肖特基管最高结温分100℃、125℃、150%、175℃几种(结温越高表示产品抗高温特性越好。即工作在此温度以下不会引起失效5.它也有一些缺点:是其耐压较低及反向漏电流稍大。选时要全面考虑。肖特基二极管一般用在电源次级输出整流上面。

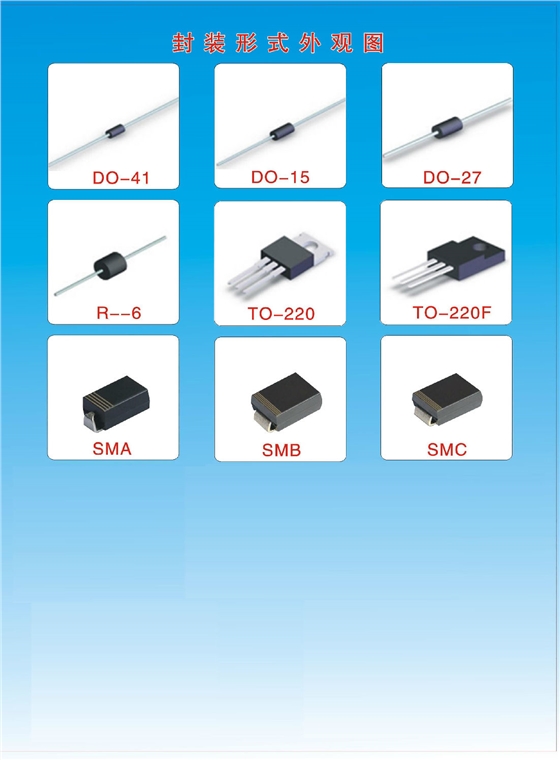

一、肖特基常见型号封装




二、肖特基二极管常见型号及参数

DO-41封装:

1N5817、1N5818、1N5819、SR120、SR130、SR140、SR150、SR160、SR170、SR180、SR190、SR1100、SR1150、SR1200
