直流电机控制器的作用与电路图分析
什么是直流电机控制器?
直流电机控制器是一种电子控制系统,用于控制直流电机的转速、转向和扭矩等参数,从而实现直流电机的自由控制。直流电机控制器的工作原理是通过改变电机的输入电压或电流来调节电机的运行状态,从而实现电机的速度、方向、转动角度等参数的调节。
直流电机控制器的基本功能和成分主要包括:速度控制、方向控制、电流限制、欠压保护、电机运行状态检测等。控制电路通常由一个电子控制器、一个电源和一个电机组成,电子控制器通常采用微控制器、单片机、逻辑门电路等控制元件,根据输入信号,通过PWM(脉宽调制)控制电压大小、频率、占空比等参数的变化,从而调节电机的运行状态。
直流电机控制器可以分为无刷电机和有刷电机控制器,其中,有刷电机控制器通过改变电机和电源之间的电流和电压来控制电机的转速、方向和启停。而无刷电机控制器则可以实现更加精细的控制。
直流电机控制器广泛应用于各种机器和设备中,在机床、印刷、风机、压缩机、输送机等领域都有着重要的应用。同时,随着技术的不断进步,直流电机控制器在电动汽车、太阳能和风能转换等领域也得到了广泛应用。
未来,随着新材料和新技术的不断涌现,直流电机控制器更有可能实现更加精细的控制,进一步提高工作效率和质量。
接下来给大家分享一些直流电机控制器电路图,以及简单分析它们的工作原理。
直流电机控制器电路图分享
1、采用NE555的直流电机控制器电路图

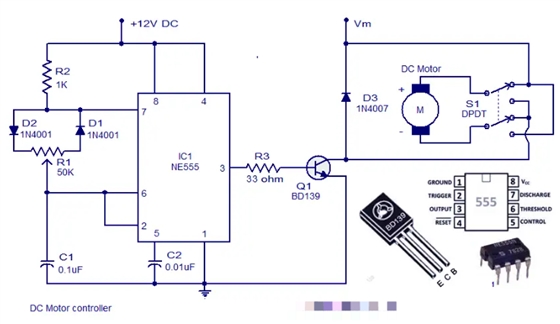

这里显示了使用 NE555 的简单直流电机控制器电路。这里已经发布了许多直流电机速度控制路,但这是第一个使用 NE555 定时器 IC 的电路。除了控制电机速度之外,还可以使用该电路改变其旋转方向。
