用LCR测试仪准确测量电感、电容、电阻的连接方法及校准介绍

电感、电容、电阻是电子线路中使用最为广泛的电子器件，在进行电子设计的基础上，准确地测量这些器件的值是极其重要的。ＬＣＲ测试仪是一种采用交流方式测量电感、电容、电阻、阻抗等无源元件参数的装置。用ＬＣＲ测试仪测量元器件的参数时，其关键问题是测量误差。它的误差来源主要有两部分，首先是ＬＣＲ测试仪本身的内部误差，其次是由不正确校准、测试件的连接方法及不正确选择测量电路模型引起的。一般连接方法越麻烦越能准确地测量出元器件的参数。

1、ＬＣＲ测试仪校准

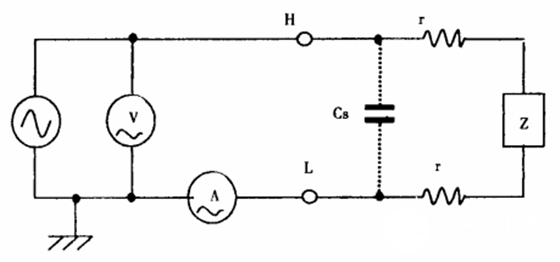

首先对测试仪进行开路校准，开路校准主要是消除测试夹具与被测件相并联的杂散导纳。其次是进行短路校准，通过一短路条（用低阻抗的金属板）将高、低电极相连。短路校准主要是消除测试夹具与被测件相串联的残余阻抗的影响。

2、选择测量电路模型

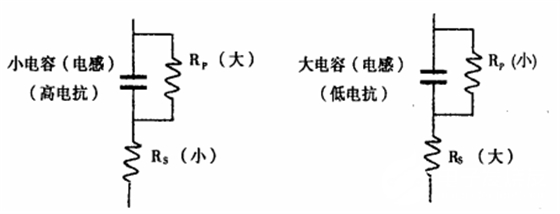

对于小电容、大电感来说，电抗一般都很大。这意味着并联电阻（Ｒ。）的影响相对于小数值串联电阻（Ｒ，）更加显著，所以应采用并联电路模型。相反，对于大电容、小电感则采用串联模型。大于１０Ｋ１１左右用并联，小于１０ＫＱ左右用串联。如图１。
