肖特基二极管MBR20100CT在电源中有什么作用

MBR20100CT 在电源中的作用 — 从参数到电路位置

1. 基本规格

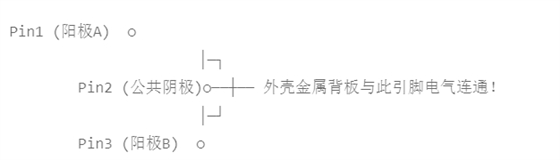

MBR20100CT = 20A / 100V 双共阴极肖特基势垒整流二极管，TO-220AB直插封装。内部是两只独立的肖特基二极管，阴极连在一起引出为中间引脚，两端阳极分别引到Pin1和Pin3。

金属背板与Pin2（公共阴极）是导通的——装散热片时必须加绝缘垫片+绝缘套筒，否则阴极会碰到散热片造成短路。

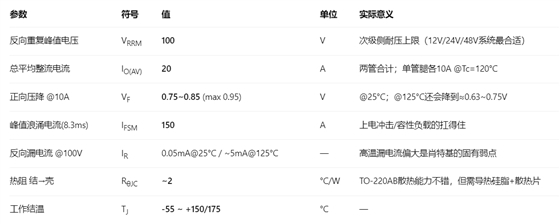

2. 关键参数速读

核心优势一句话：VF只有硅PN结二极管的一半（0.8V vs 1.1V），且本质上是多数载流子器件 → 没有少子存储 → 反向恢复时间 trr≈0 → 可以跟上几十~几百kHz的开关频率。

3. 在电源里的四大作用位置（附电路图）

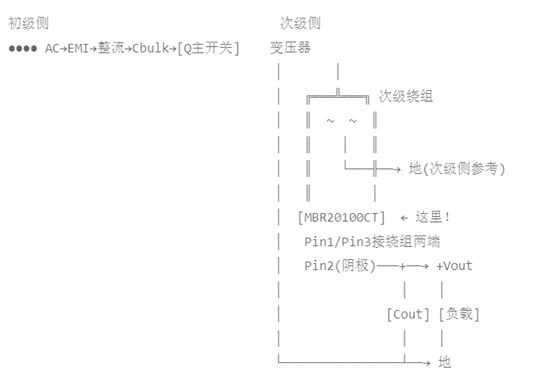

作用①：反激/正激电源 — 次级侧整流（最常见）

反激拓扑中，次级绕组在正半周感应出电压时，肖特基正向导通把能量传给Cout和负载；主开关导通（绕组极性反转）时，肖特基反向截止承受反向电压。MBR20100CT的0.8V低压降直接决定了：

换成普通快恢复二极管（VF≈1.1V）效率会掉一大截，尤其在大电流时。

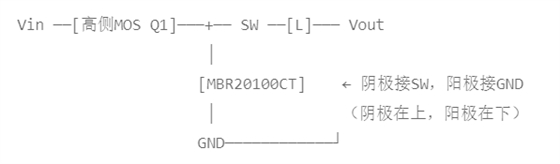

作用②：Buck/降压电路 — 续流二极管（飞轮二极管 / Freewheeling Diode）
