限幅二极管如何实现电压保护？深入了解其工作机制

在现代电子电路中，电压波动往往不可避免，而过压问题则可能导致元器件损坏甚至整个系统瘫痪。为了应对这一挑战，限幅二极管成为了工程师手中的常用工具。那么，这种器件到底是如何实现电压保护的？它的运行原理具体体现在哪些方面？

一、什么是限幅二极管

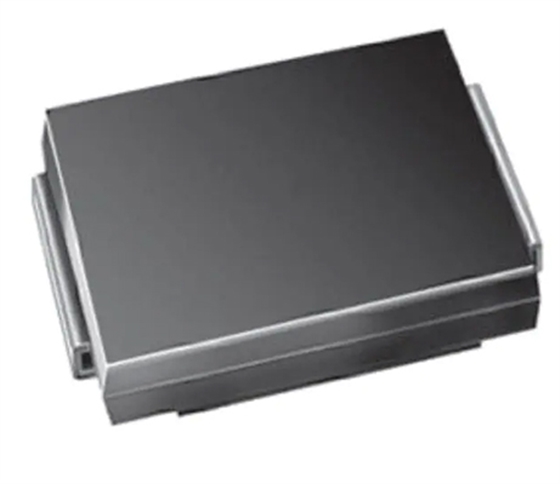

限幅二极管，又称钳位二极管，是一种能够限制电压波形幅度的电子元件。它通过控制电路中的电压不超过某一阈值，从而避免过压对敏感器件造成冲击。这类二极管并不是一种具体型号，而是一类具备限幅特性的器件，常见的包括齐纳二极管（Zener）、瞬态电压抑制二极管（TVS）以及某些普通二极管等。

二、限幅原理解析：导通与击穿机制

限幅二极管的核心原理，建立在二极管的单向导电性和反向击穿行为之上。当电路中出现电压超标情况时，限幅二极管会迅速进入导通状态，形成一条低阻抗通路，将多余的电流引入地线或旁路，从而控制电压不再升高。

以齐纳二极管为例，其在反向偏置状态下，当电压超过其击穿电压时，会迅速导通。这个特性可用于将电压钳位在击穿电压值附近。TVS二极管则属于更快响应版本，专门设计用于瞬态过压环境，其击穿时间可达到皮秒级别，特别适合雷击、电磁干扰等突发冲击的抑制。

三、正向与反向限幅模式

根据电压极性不同，限幅可以分为正向和反向两种模式：

1. 正向限幅：当电压为正且超过二极管正向导通阈值（一般为0.6V到0.7V），限幅二极管会导通，抑制电压继续上升。

2. 反向限幅：当施加的反向电压超过器件的反向击穿电压时，二极管会击穿导通，同样起到限制电压的作用。反向限幅常用于保护电路输入口不被外界高压破坏。

对于交流信号或双向过压情况，可以将两个二极管反向并联，实现双向限幅保护，适用于音频输入、模拟信号端口等场合。
