稳压管跟场效应管如何配合使用

稳压管（Zener）与场效应管（MOSFET）的配合，是模拟电路设计的经典组合。它们通常不是简单的“串联”或“并联”，而是利用 MOSFET 的高输入阻抗和放大能力来弥补稳压管“带载能力弱、动态阻抗高”的先天缺陷。

根据你的应用背景（高压系统、保护电路），这里有三种最实用且可靠的配合方案。

方案一：稳压管 + MOSFET = 精密过压保护（OVP）电路

这是高压系统（如 48V/60V 甚至 300V+）中最推荐的主动保护方案。相比单纯靠稳压管泄放能量，此方案能承受持续过压而不烧毁。

工作原理

监测：稳压管（Z1）负责设定电压阈值。当输入电压 Vin超过 Vz + Vgs(th)时，稳压管击穿。

驱动：击穿电流流过限流电阻（R1），在 MOSFET 的栅极（G）产生电压 Vgs。

关断：当 Vgs达到开启电压，MOSFET 导通，将过压能量泄放到地（或触发后续保护电路）。

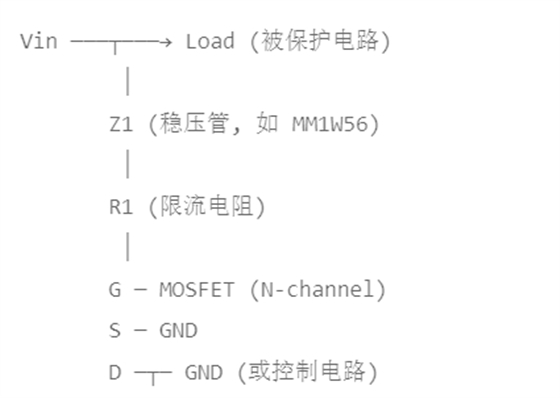

电路拓扑

选型要点

稳压管 (Z1)：选择 Vz略低于被保护器件的最大耐压。例如保护 60V 系统，可选 MM1W56（56V）。
